Norma de ensayo · M·MMP·1·02

clasificación de suelos SUCS

Clasificación de fragmentos de roca y suelos - Contenido de agua

El Manual M·MMP·1·02 de la SCT describe cómo clasificar los materiales para terracerías —fragmentos de roca o suelos— a partir de pruebas índice de campo y laboratorio. El objetivo es estimar propiedades físicas y mecánicas del material y, con ellas, asignarle un tipo dentro de un sistema de clasificación definido, para decidir su empleo en terraplén, capa subyacente o subrasante (Normas N·CMT·1·01, N·CMT·1·02 y N·CMT·1·03).

Organismo
SCT
Edición
2003
Ver norma en la fuente oficial

¿En qué consiste el ensayo M·MMP·1·02?

Clasificación de fragmentos de roca: son las partículas con tamaño entre 7,5 cm (3") y 200 cm. Se ordenan por tamaño en tres grupos:

  • Grandes: mayores de 75 cm y menores de 2 m.
  • Medianos: mayores de 20 cm y menores de 75 cm.
  • Chicos: mayores de 7,5 cm y menores de 20 cm.

Cada grupo recibe un símbolo (Fg, Fm, Fc y sus mezclas) según la proporción de tamaños presentes (siempre con menos del 10% de suelo). Además se describen por su forma (redondeada, subredondeada, angulosa, lajeada, acicular), textura (lisa, rugosa, muy rugosa) y grado de alteración (sanos, alterados, muy alterados).

Clasificación de suelos (sistema SUCS): los suelos son los materiales con partículas menores de 7,5 cm (3"). Se clasifican con base en su composición granulométrica, determinada según el Manual M·MMP·1·06, y en sus características de plasticidad, representadas por los límites de consistencia determinados según el Manual M·MMP·1·07. A partir de estos datos el suelo se identifica como grueso o fino y se le asigna su símbolo de grupo correspondiente.

Normas equivalentes y relacionadas con M·MMP·1·02

Qué pedir cuando el proyecto cita un organismo y el equipo viene certificado por otro.

Normas relacionadas

La clasificación del suelo condiciona el procedimiento de compactación aplicable.

Equipos SISTEQ que cumplen M·MMP·1·02

7 equipos disponibles para realizar este ensayo conforme a la norma.

Equipo SKU Precio
Balanza Mecánica OHAUS de 20 kg Resolución 1 g LAB0026H4785 $68,692

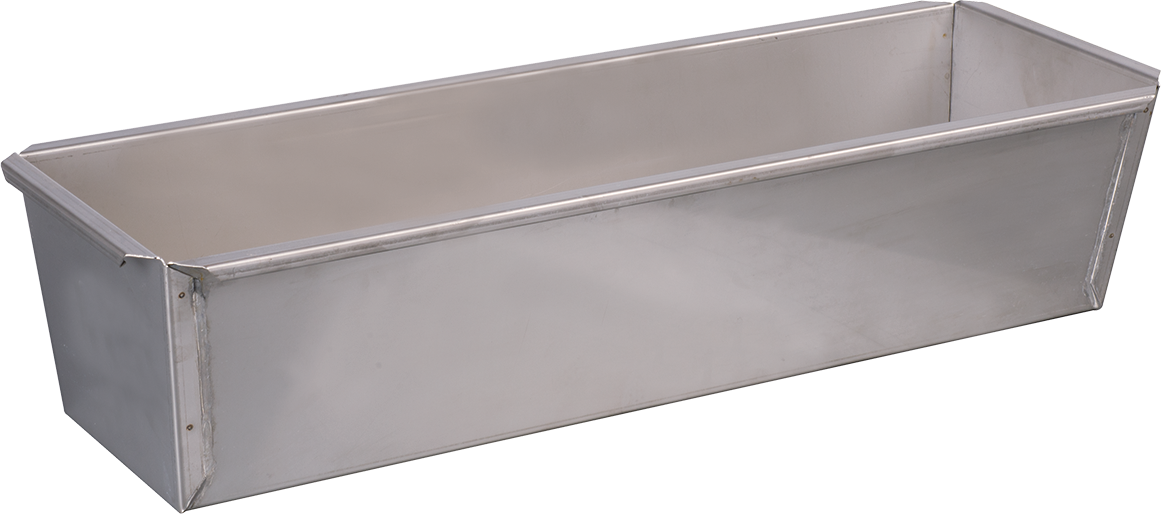

Charola Rectangular de Acero Inoxidable para Laboratorio LAB0004H3993S $1,647
Espátula Flexible de Acero Inoxidable con Mango de Madera LAB0002H4906 $340
Espátula Tipo Abanico de 3" con Mango de Madera LAB0034ESPAT $290
Horno de Secado de Laboratorio 140 L · 250 °C · Convección Forzada con Control PID LAB0027DHG9140 $112,784
Horno de Secado de Laboratorio 140 L · 300 °C · Convección Forzada con Control PID LAB0064HS140C300 $118,940
Vaso de Aluminio para Laboratorio de 500 ml LAB0005H4920 $351
