Norma de ensayo · ASTM D1586
Ensayo de penetración estándar (SPT) y muestreo con tubo partido
Determina la resistencia a la penetración del suelo contando los golpes de un martillo de 63.5 kg con caída de 760 mm necesarios para hincar 30 cm un muestreador de tubo partido, y obtiene al mismo tiempo una muestra alterada del suelo. Su título oficial es «Standard Test Method for Standard Penetration Test (SPT) and Split-Barrel Sampling of Soils».
El ensayo ASTM D1586 determina la resistencia a la penetración estándar (SPT) de un suelo y obtiene al mismo tiempo una muestra alterada del material. El resultado, el número de golpes N, es el dato de campo más usado del mundo en geotecnia: con él se correlacionan la capacidad de carga, la compacidad relativa de las arenas y el potencial de licuación.
- Organismo
- ASTM International
- Edición
- 2018
- Tipo de ensayo
- ENSAYO DE BASES Y SUELOS
¿En qué consiste el ensayo ASTM D1586?
- Se hinca en el fondo del barreno un muestreador de tubo partido (split-barrel) mediante un martillo de 63.5 kg que cae libremente 760 mm.
- La penetración se hace en tres tramos de 150 mm, contando los golpes de cada tramo por separado.
- Los golpes del primer tramo se descartan: ese material está alterado por la perforación. El valor N es la suma de los golpes de los dos tramos siguientes, es decir los de los últimos 300 mm.
- Se registra rechazo cuando se alcanzan 50 golpes en un tramo sin completar su avance.
- Al extraer el muestreador se abre el tubo partido y se recupera la muestra para clasificarla y determinar su contenido de agua.
El valor N depende mucho de la energía que realmente entrega el martillo: por eso se corrige a una eficiencia del 60 % (N₆₀) antes de usarlo en correlaciones, y por eso un malacate automático y uno manual no dan el mismo número sobre el mismo suelo. Su equivalente europeo es la ISO 22476-2.
Normas equivalentes y relacionadas con ASTM D1586
Qué pedir cuando el proyecto cita un organismo y el equipo viene certificado por otro.
Equivalente en otros organismos
- ISO 22476-2 — Ensayo de penetración dinámica (DP) en suelos
Martillo de 63.5 kg y caída de 760 mm en todas. El valor N depende de la energía realmente entregada, de modo que un malacate automático y uno manual no dan el mismo número sobre el mismo suelo: por eso se corrige a N₆₀ antes de usarlo en correlaciones.
Equipos SISTEQ que cumplen ASTM D1586
3 equipos disponibles para realizar este ensayo conforme a la norma.
| Equipo | SKU | Precio |
|---|---|---|

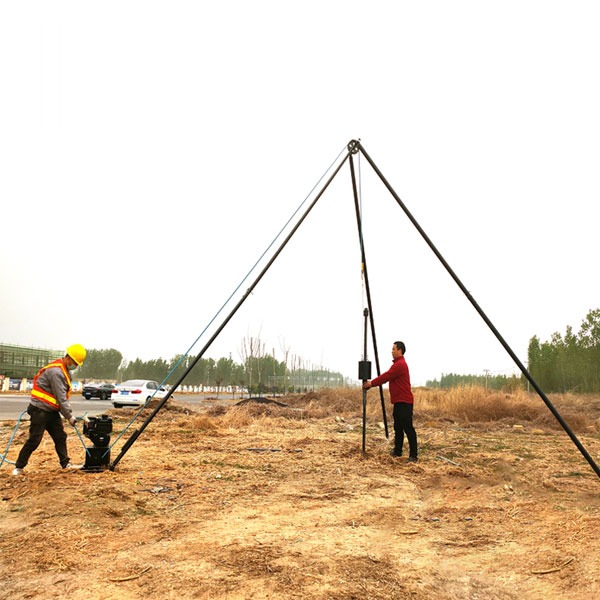

| Equipo de Penetración Estándar (SPT) con Malacate de Motor a Gasolina y Martillo de 63.5 kg | BSS0092SPTP | $133,760 |

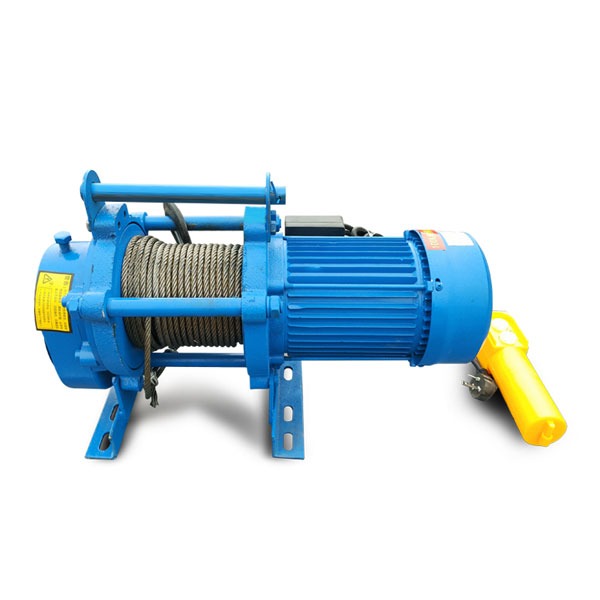

| Equipo de Penetración Estándar (SPT) con Malacate Eléctrico y Martillo de 63.5 kg | BSS0091SPTE | $125,438 |
| Equipo de Penetración Estándar (SPT) Manual con Trípode y Martillo de 63.5 kg | BSS0090SPTM | $106,495 |
