Norma de ensayo · M·MMP·1·10
grado de compactación
Grado de compactación en terracerías y materiales
El Manual M·MMP·1·10 describe cómo determinar el grado de compactación de los materiales para terracerías (terraplén, subyacente, subrasante y materiales tratados con cal). Es la relación porcentual entre la masa volumétrica seca natural o compactada en obra y la masa volumétrica seca máxima determinada en laboratorio.
- Organismo
- SICT
- Edición
- 2019
- Tipo de ensayo
- ENSAYO DE MEZCLA ASFÁLTICAENSAYO DE BASES Y SUELOS
¿En qué consiste el ensayo M·MMP·1·10?
Procedimiento:
- Masa volumétrica seca máxima en laboratorio (γd máx): se determina mediante la prueba AASHTO Estándar conforme al Manual M·MMP·1·09, en muestras tomadas según M·MMP·1·01 y M·MMP·4·02·012.
- Selección del sitio en campo conforme a los criterios estadísticos de muestreo del Manual M·CAL·1·02.
- Masa volumétrica seca en el lugar (γd): se obtiene en estado natural o compactado por uno de dos métodos:
- Método de trompa y arena (Cláusula J del Manual M·MMP·1·08), aplicable a materiales con partículas mayores a la malla de 19 mm (¾ in) o fragmentos de roca.
- Método de cono y arena (Cláusula K del Manual M·MMP·1·08), aplicable a materiales sin fragmentos de roca.
Cuando el material contiene partículas mayores al tamaño máximo de la prueba AASHTO, se separan por cribado y se devuelven a la cala envueltas por la arena, sin contabilizar su peso ni volumen.
Cálculo: el grado de compactación se obtiene como Gc = (γd / γd máx) × 100, donde γd es la masa volumétrica seca en estado natural o compactado y γd máx la máxima por AASHTO Estándar, ambas en kg/m³, conforme al Manual M·MMP·1·10.
Normas equivalentes y relacionadas con M·MMP·1·10
Qué pedir cuando el proyecto cita un organismo y el equipo viene certificado por otro.
Equivalente en otros organismos
- AASHTO T191 — Cono de arena
- ASTM D1556 — Cono de arena para densidad in situ de suelos
Método del cono y arena para densidad en sitio. La arena de calibración hay que recalibrarla periódicamente y con la misma arena del ensayo: es la fuente de error más común y la más fácil de evitar.
Equipos SISTEQ que cumplen M·MMP·1·10
4 equipos disponibles para realizar este ensayo conforme a la norma.
| Equipo | SKU | Precio |
|---|---|---|
| Arena Sílica 20-30 Nacional, Saco de 30 kg | BSS0080ARENA30 | $421 |
| Densímetro No Nuclear de Asfalto | MAS0002PQI380 | $422,900 |
| Densímetro No Nuclear de Asfalto Plus | MAS0001PQI380P | $471,200 |

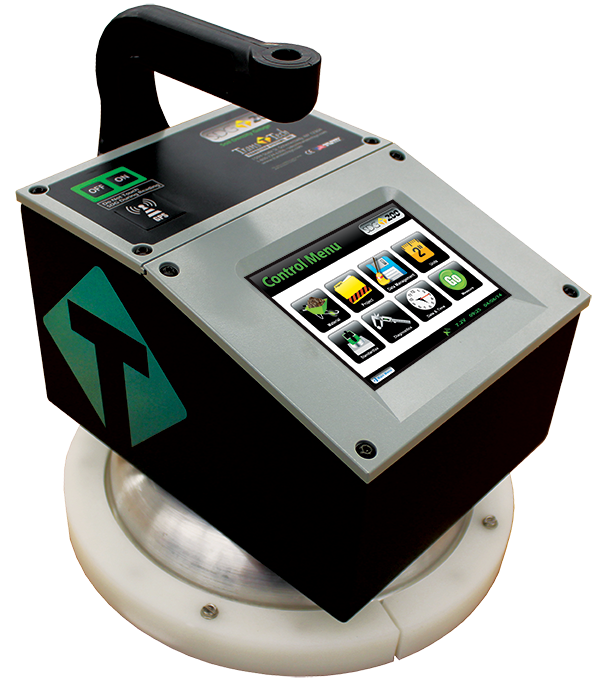

| Densímetro No Nuclear de Suelos | BSS0001SDG200 | $494,500 |
