Vista general del producto
SKU: ASH0003EVOLUT

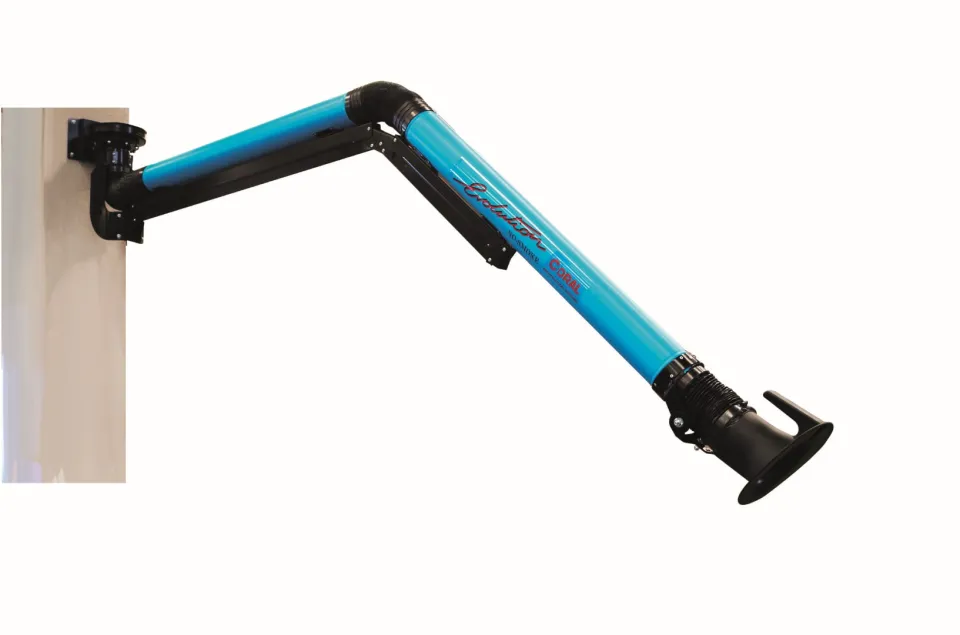

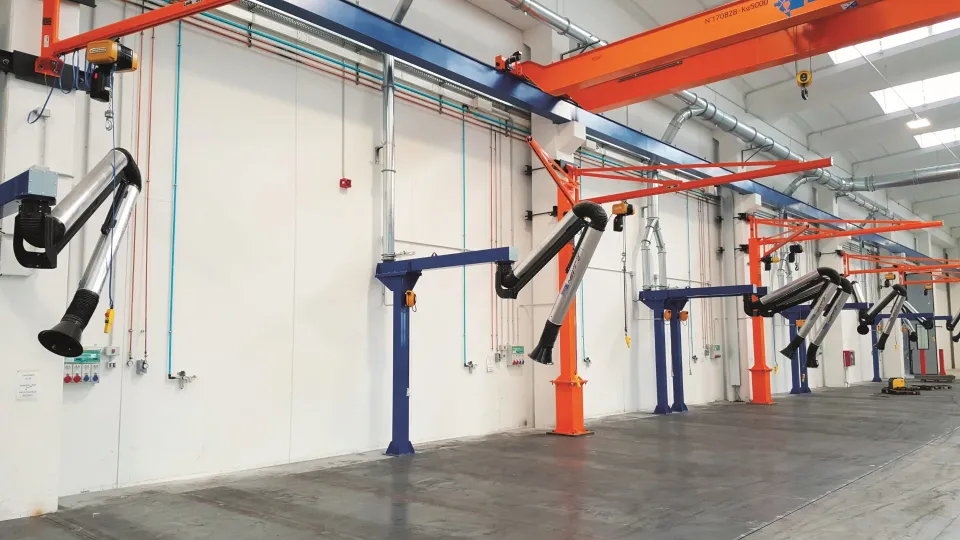

Brazo aspirante articulado de 3 m con juntas externas patentadas, rotación 360° y caudal nominal 1500 m³/h (máx. 1800 m³/h). Diámetro 160 mm, peso 33 kg.

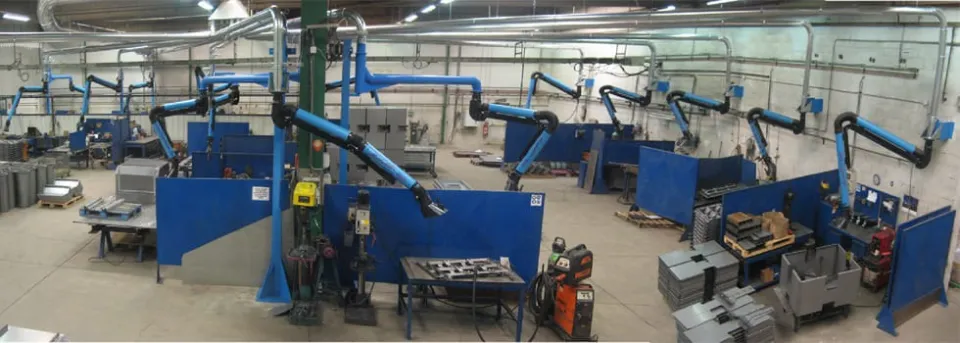

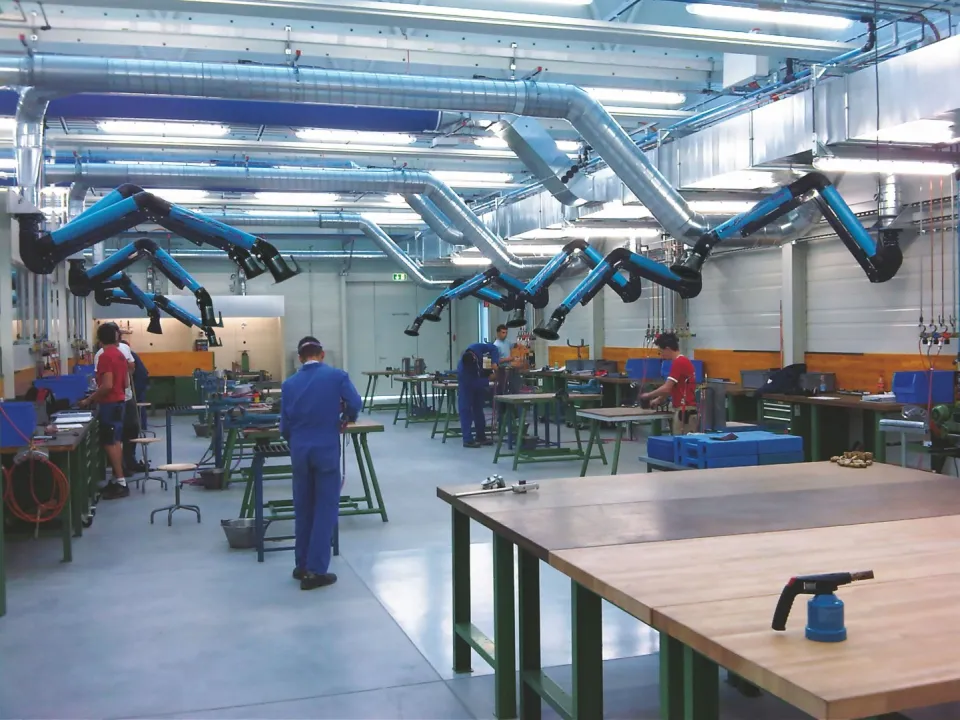

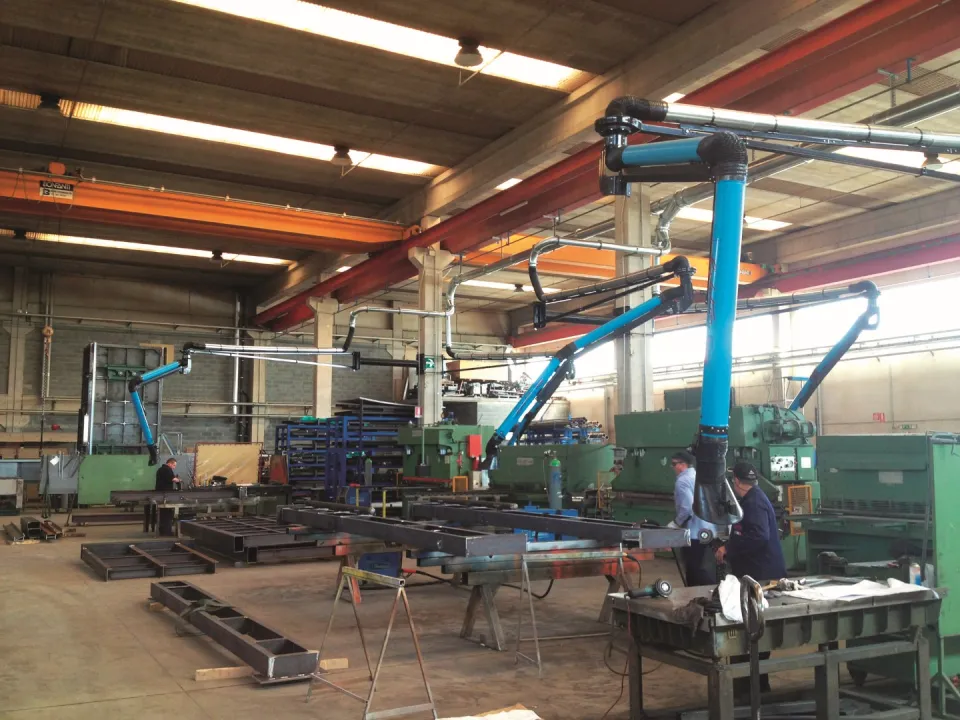

Brazo aspirante articulado autoportante para captura de humos de soldadura, vapores, aerosoles, humos de aceite y polvos en puestos de trabajo industriales. Diseñado para aspiración localizada en el foco de emisión, aplicando el principio de captura en el origen — mucho más eficiente que la ventilación general del local. Aplica en talleres de soldadura, celdas automatizadas, líneas de producción y puestos de rectificado o esmerilado.

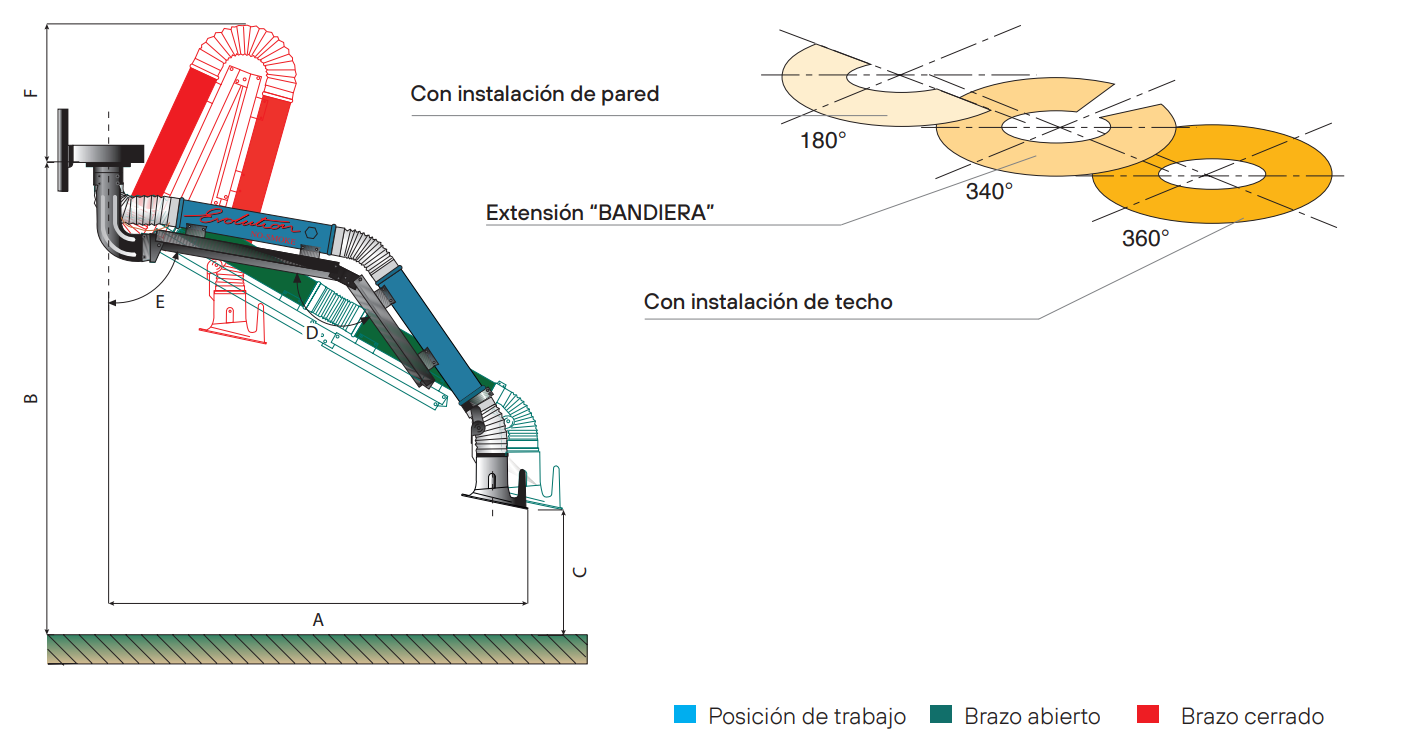

El diferenciador técnico está en la articulación externa patentada: las juntas no invaden el interior del conducto, por lo que el flujo de aire no encuentra obstrucciones. Esto se traduce en menor pérdida de carga frente a brazos con articulación interna, menor consumo del ventilador y nivel sonoro más bajo para el mismo caudal. El brazo admite movimiento de hasta 360° y mantiene la posición dada sin sujeción auxiliar.

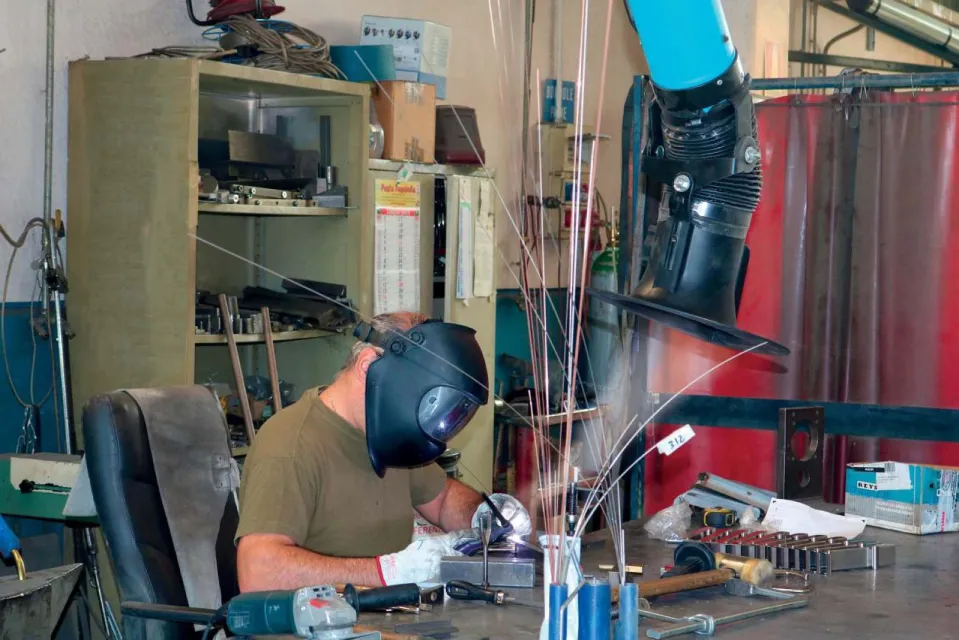

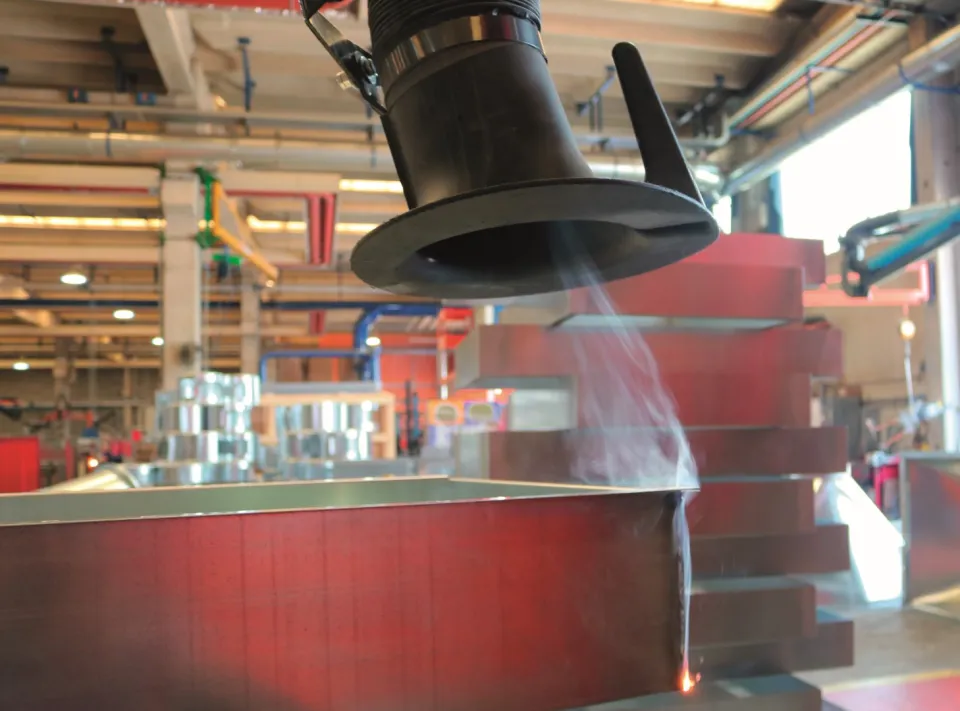

La campana ergonómica optimizada mejora la captación del humo en un 30% respecto a una campana plana equivalente — recoge la columna térmica ascendente del arco de soldadura con geometría orientada al flujo. Integra compuerta de regulación para dosificar el caudal aspirado en cada puesto, útil cuando varios brazos comparten una misma unidad de filtración. Tubería de chapa resistente disponible en acabados galvanizado, acero inoxidable, pintura epoxi o aluminio.

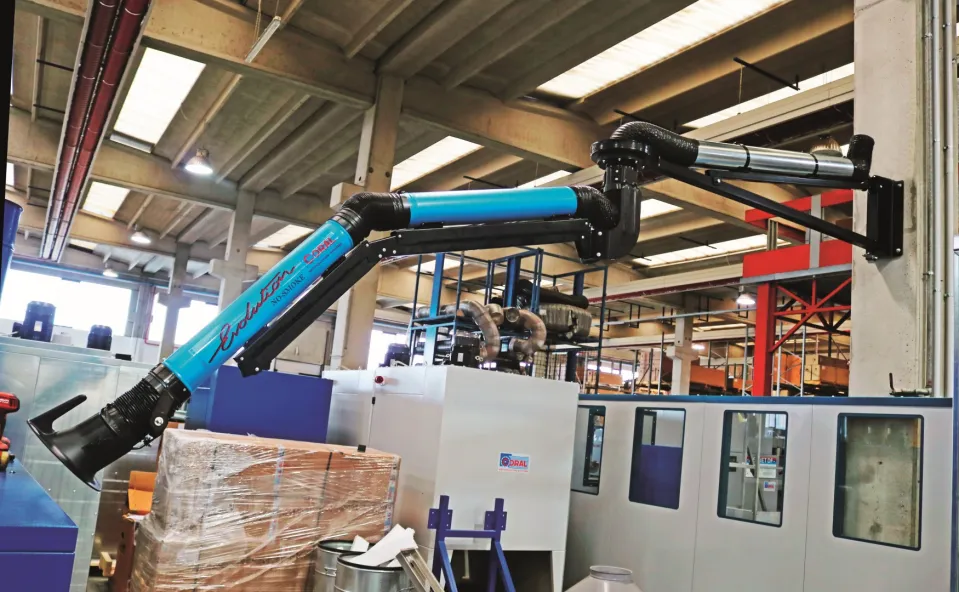

Especificaciones: 3 m de longitud, diámetro 160 mm, peso 33 kg, caudal nominal 1500 m³/h (a velocidad 21 m/s) y caudal máximo 1800 m³/h (a 25 m/s). Pérdida de carga estática nominal de 59 mmH2O. Compatible con extensiones de pluma, soportes de pared, soportes de techo o montaje sobre carro. Se conecta a una unidad de filtración móvil o a una red centralizada (no incluida).
