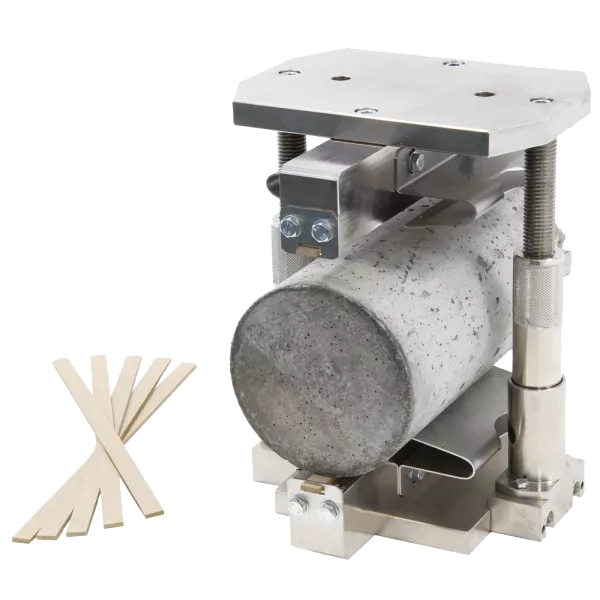

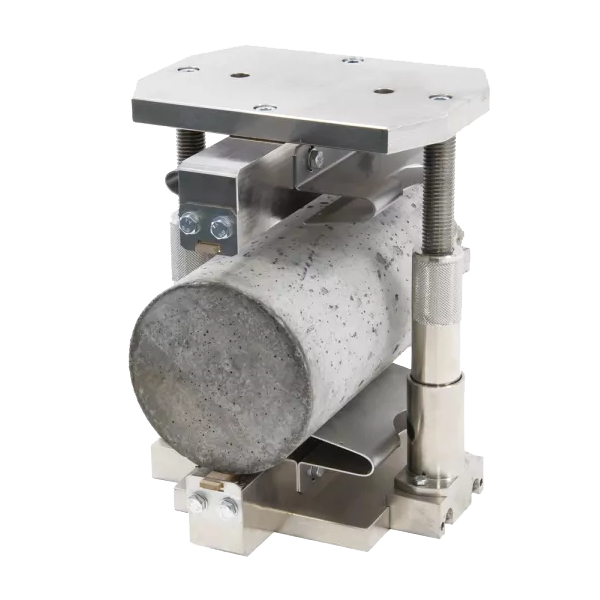

Dispositivo para Ensayo de Tracción Indirecta de Cilindros de Concreto

Admite cilindros de hasta Ø250 mm y 500 mm de altura, lo que permite ensayar las probetas grandes 250×500 mm además de los cilindros estándar 150×300 mm y 100×200 mm comunes en los laboratorios de obra.

La apertura vertical máxima es de 257 mm y la horizontal de 255 mm, suficientes para cilindros hasta 250 mm de diámetro. La longitud útil de los soportes es de 525 mm para acomodar probetas de 500 mm de altura.

El dispositivo está diseñado conforme a la norma EN 12390-6 (Resistencia a tracción indirecta de probetas de concreto endurecido), también conocido como ensayo brasileño. Se aplica una carga compresiva lineal a lo largo de la generatriz del cilindro hasta la rotura, calculando f_ct = 2F / (π·L·d).

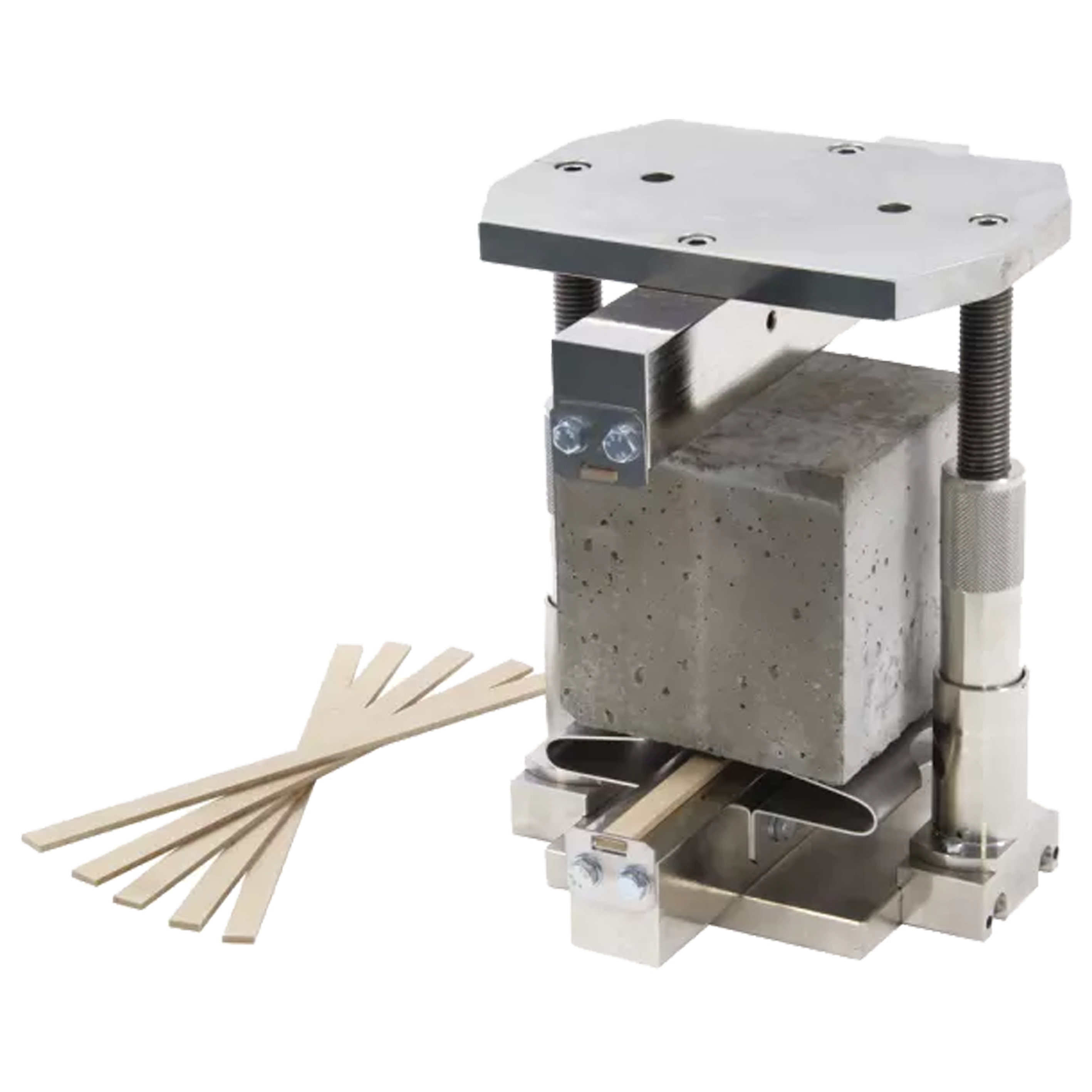

No. Las tiras de embalaje se venden por separado (paquete de 50 unidades). Para este dispositivo se requieren tiras de madera dura de 4×15×550 mm, que se insertan entre la probeta y los soportes para distribuir uniformemente la carga a lo largo de la generatriz.

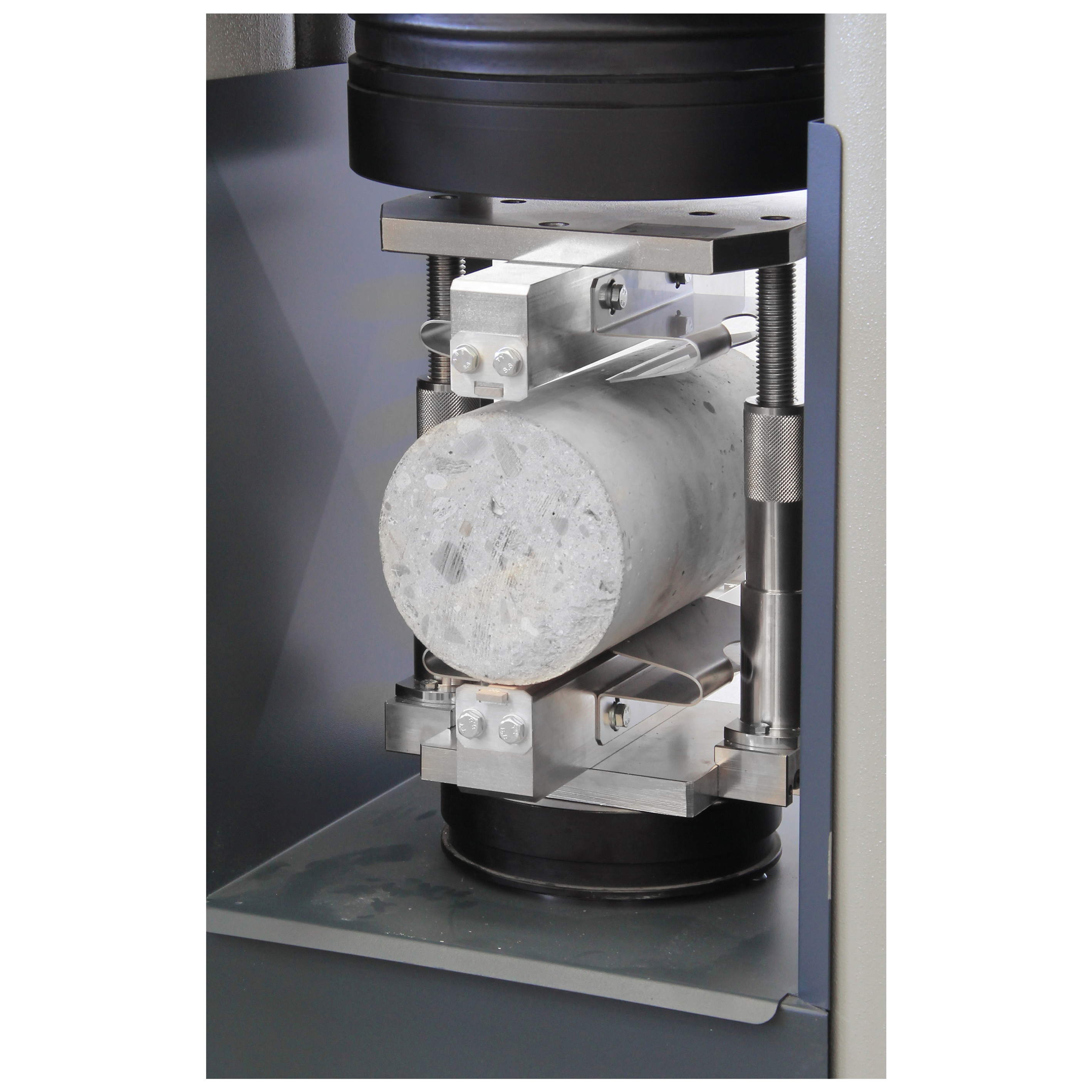

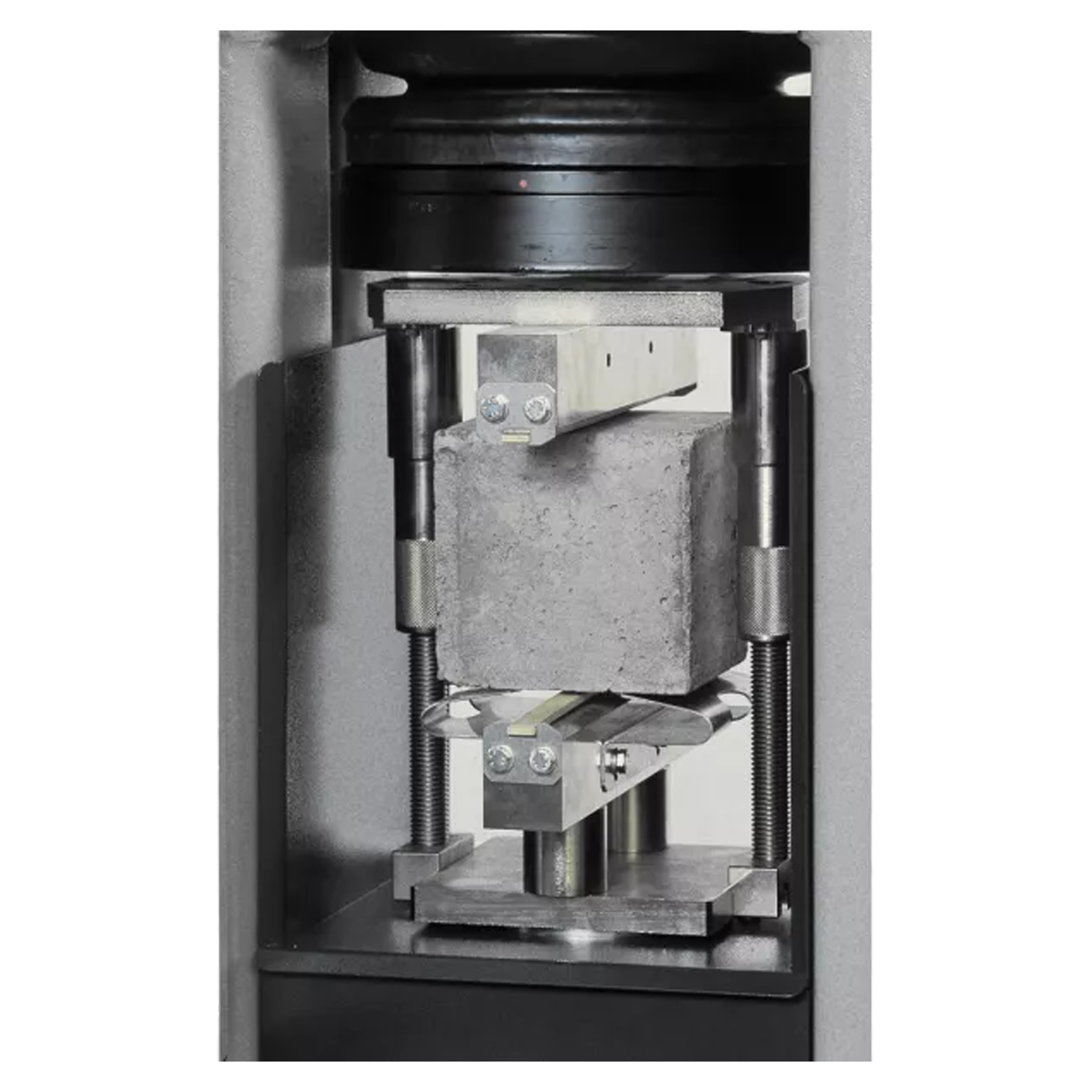

El dispositivo se coloca directamente sobre el platillo inferior del equipo de compresión. Si la luz vertical residual es insuficiente, se retira el platillo inferior o se añaden piezas separadoras para ajustar la altura. El cabezal superior queda suspendido por resortes para permitir el centrado automático del cilindro.

Se requiere una máquina de compresión con capacidad mínima de 1500 kN y espacio libre vertical ≥395 mm, ya que el peso del dispositivo es de 65 kg y debe reposar sobre el platillo inferior. La velocidad de aplicación de carga debe ser controlable entre 0.04 y 0.06 MPa/s según EN 12390-6.
