SKU: BSS0041T031
Aparato de límite líquido Casagrande motorizado con panel digital y contador de golpes. Cazuela de latón y frecuencia de 120 golpes/min, ajustable. Conforme a ASTM D4318, AASHTO T89 y BS 1377-2.
El Aparato de Límite Líquido Casagrande Motorizado es el equipo estándar para determinar el límite líquido de suelos finos, uno de los dos parámetros que conforman los Límites de Atterberg junto con el límite plástico. El límite líquido se define como el contenido de agua al cual el suelo transita entre el estado plástico y el estado semilíquido, y se determina mediante el número de golpes necesarios para cerrar una ranura estandarizada en la cazuela del aparato.

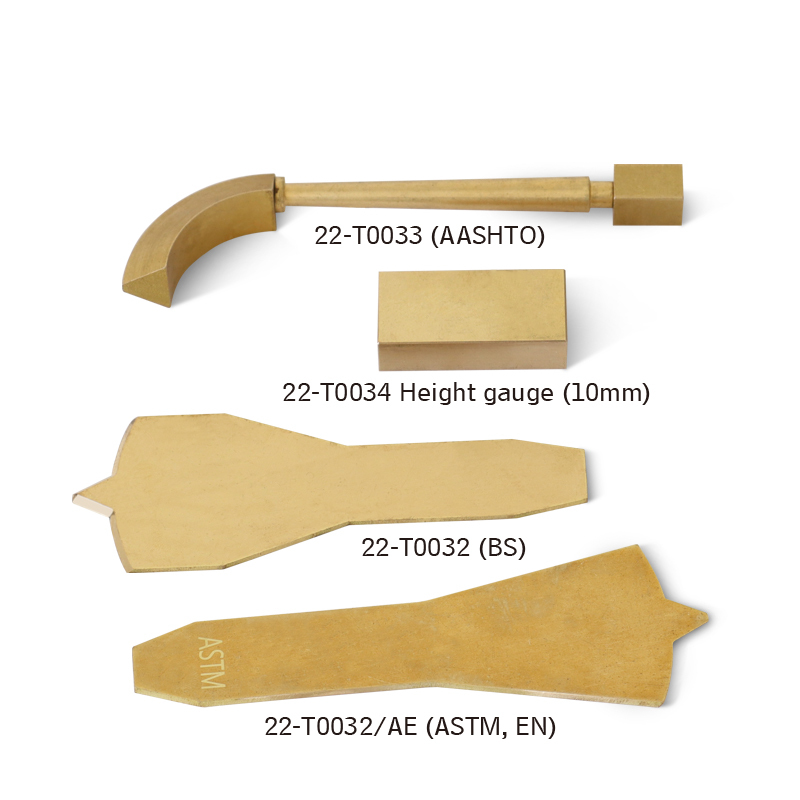

El principio del ensayo consiste en colocar suelo húmedo en la cazuela de latón, trazar una ranura con el ranurador estándar y dejar caer la cazuela desde una altura de 10 mm de forma repetida. Se registra el número de golpes necesarios para que la ranura se cierre en una longitud de 13 mm, y mediante interpolación de al menos tres puntos a distintos contenidos de agua, se determina el contenido de agua correspondiente a 25 golpes, que por definición es el límite líquido.
La versión motorizada elimina la variabilidad inherente al ritmo manual del operador, que debe dar exactamente 2 golpes por segundo según la norma. Un motor paso a paso acciona la leva a 120 golpes por minuto, y desde el panel digital se arranca y detiene el ensayo, se lee y se reinicia el contador de golpes y, si hace falta, se ajusta la frecuencia entre 2 y 280 golpes por minuto. El resultado es una cadencia constante y un conteo sin errores, algo especialmente importante en laboratorios con varios operadores o en ensayos de aceptación contractual.
La altura de caída de 10 mm se ajusta con el tornillo de regulación y se verifica con un calibrador de 10 mm. El equipo trabaja a 110 V / 60 Hz mediante su fuente de alimentación externa.
El límite líquido es un dato fundamental en geotecnia: junto con el índice de plasticidad, permite clasificar el suelo según SUCS o AASHTO, estimar su compresibilidad, expansibilidad y sensibilidad al agua. También es la base para calcular el índice de liquidez, que indica si un suelo in situ se encuentra en estado plástico, semisólido o cerca de su límite de fluidez.
