Penetrómetro de cono dinámico de accionamiento neumático

Penetrómetro dinámico de cono con accionamiento neumático motorizado, diseñado para ensayos de penetración dinámica ligera (DPL) y semipesada (DPM) según ISO 22476-2 y DIN 4094-3. Masa de caída estándar de 10 kg desde altura de 500 mm con cadencia de aproximadamente 20 golpes por minuto, alcanzando profundidades de 10 a 12 m. Incluye puntas cónicas de 5 cm² y 10 cm² en acero templado y 12 varillas sonda de 22 mm de diámetro y 1000 mm de longitud con marcas cada 100 mm.

El sistema de potencia combina un motor de gasolina de 4 tiempos con un compresor libre de mantenimiento integrado. La válvula de liberación de presión opera de forma completamente automática, lo que elimina la intervención manual entre golpes y garantiza una cadencia uniforme de ~20 golpes/min durante toda la columna de perforación. El peso total del equipo incluyendo varillas y accesorios es de 130 kg.

La cadencia constante de 20 golpes por minuto permite completar una columna de 10 m en menos de 40 minutos en condiciones de suelo típicas, frente a métodos manuales que pueden triplicar ese tiempo. Las varillas de 22 mm con marcas cada 100 mm facilitan la lectura directa de la penetración por golpe (Rp) sin herramientas adicionales de medición.

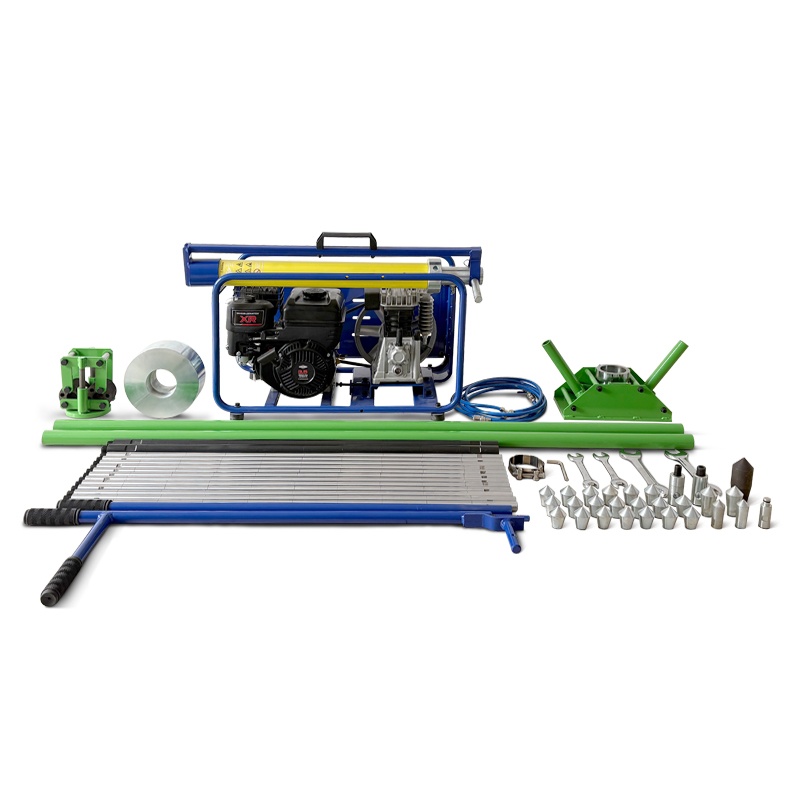

Incluye llave de 19 mm y llave M8 para operación en campo, extractor manual de varillas y puntas cónicas intercambiables de dos áreas. Las conexiones de varilla son tipo M16, lo que permite compatibilidad con varillas opcionales de 32 mm y puntas de 15 cm² para ensayos DPM. El diseño motorizado reduce la fatiga del operador y mejora la repetibilidad del ensayo en proyectos de larga duración.
