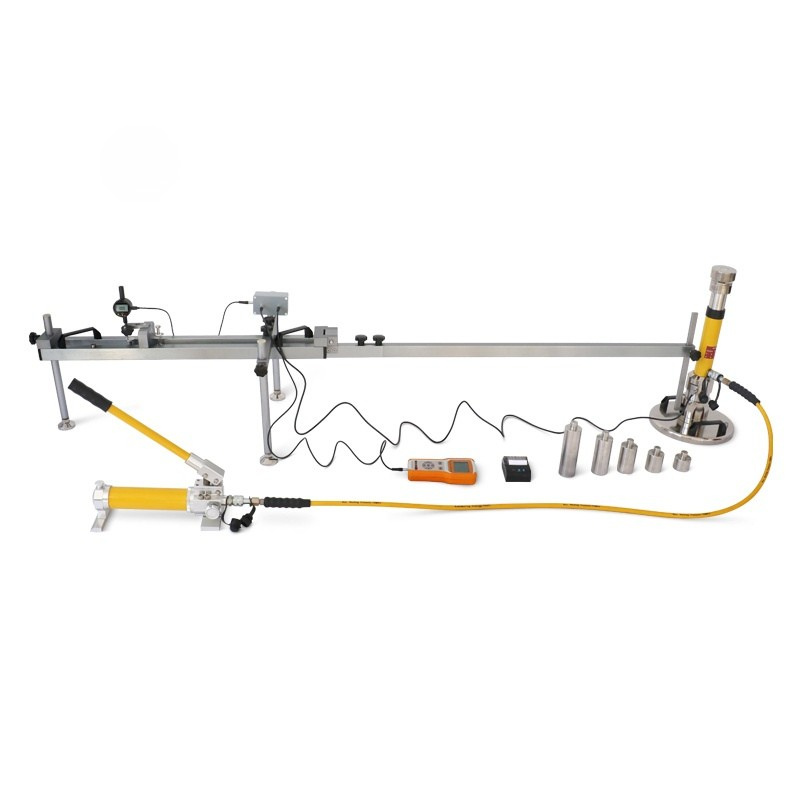

Plato de Carga Estático

El módulo EV2 es el módulo de deformación obtenido en el segundo ciclo de carga del ensayo de plato de carga estático. Indica la capacidad de soporte del suelo compactado y es el parámetro principal para el control de calidad de terracerías, bases y sub-bases en carreteras, aeropuertos y vías férreas. La relación EV2/EV1 indica el grado de compactación: valores menores a 2.5 generalmente indican buena compactación.

Se requiere un vehículo pesado (camión cargado, retroexcavadora o rodillo) que sirva como lastre de reacción. El gato hidráulico del equipo empuja contra el bastidor del vehículo para aplicar la carga sobre el plato. El vehículo debe tener peso suficiente para que no se levante durante el ensayo (generalmente más de 5 toneladas en el eje más cercano).

Un ensayo completo con los dos ciclos de carga (EV1 y EV2) tarda aproximadamente 30-45 minutos, incluyendo la preparación del punto. El equipo calcula automáticamente los valores EV1, EV2 y la relación EV2/EV1, y los imprime en campo con la impresora Bluetooth incluida.

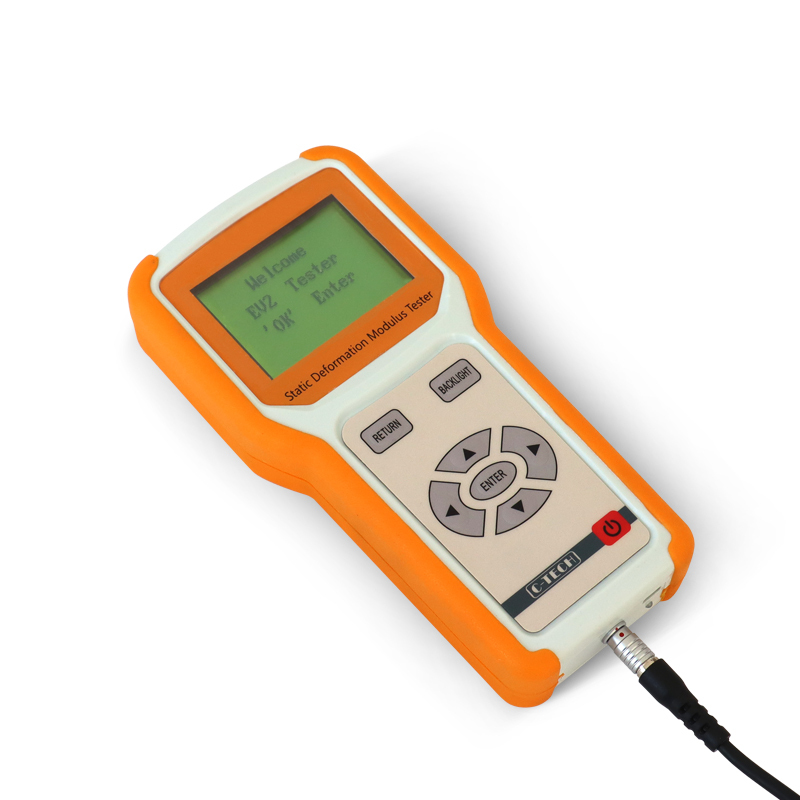

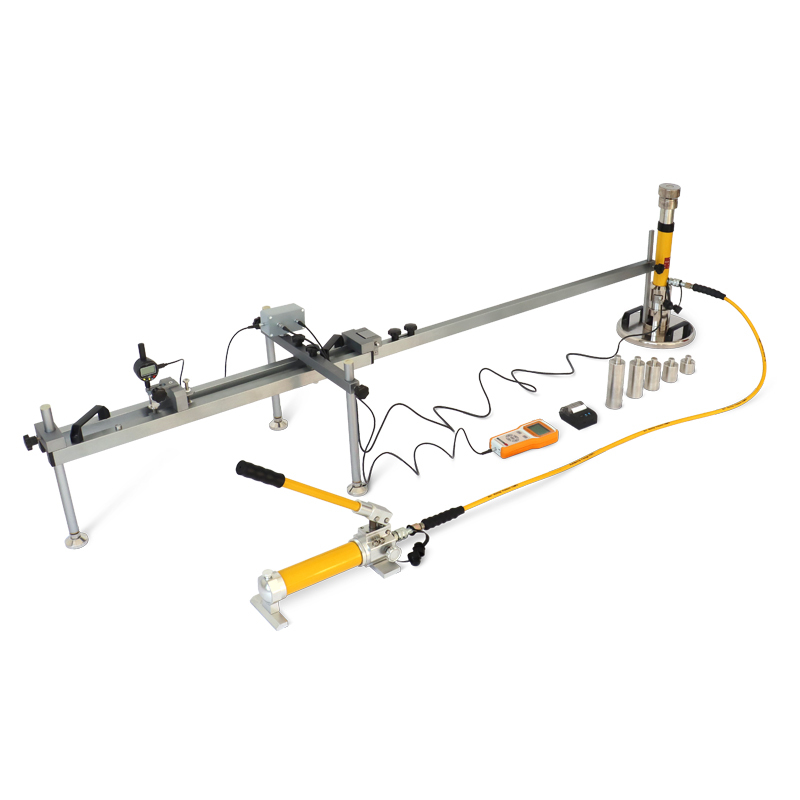

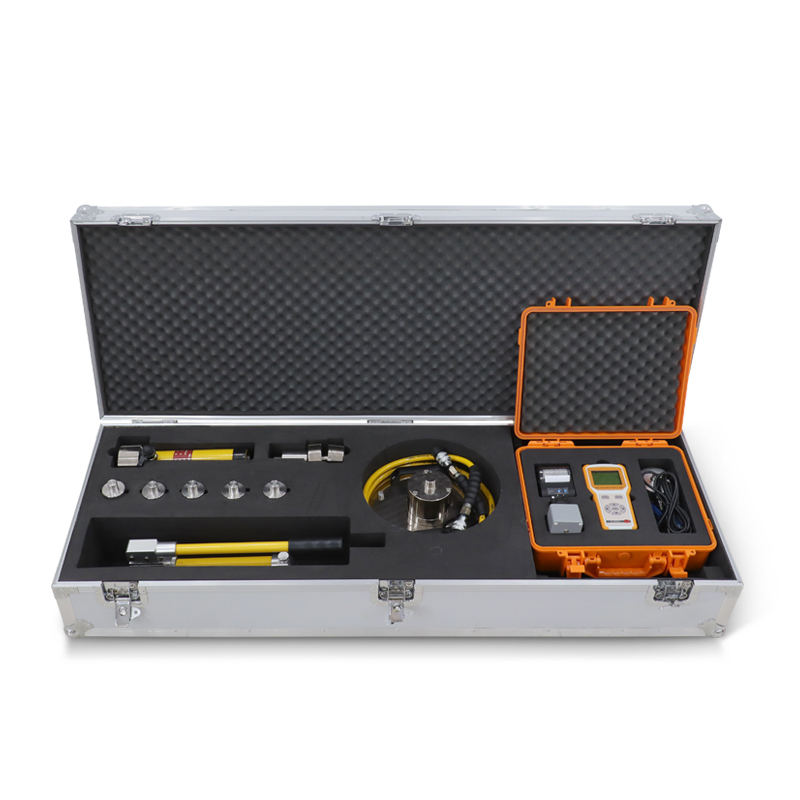

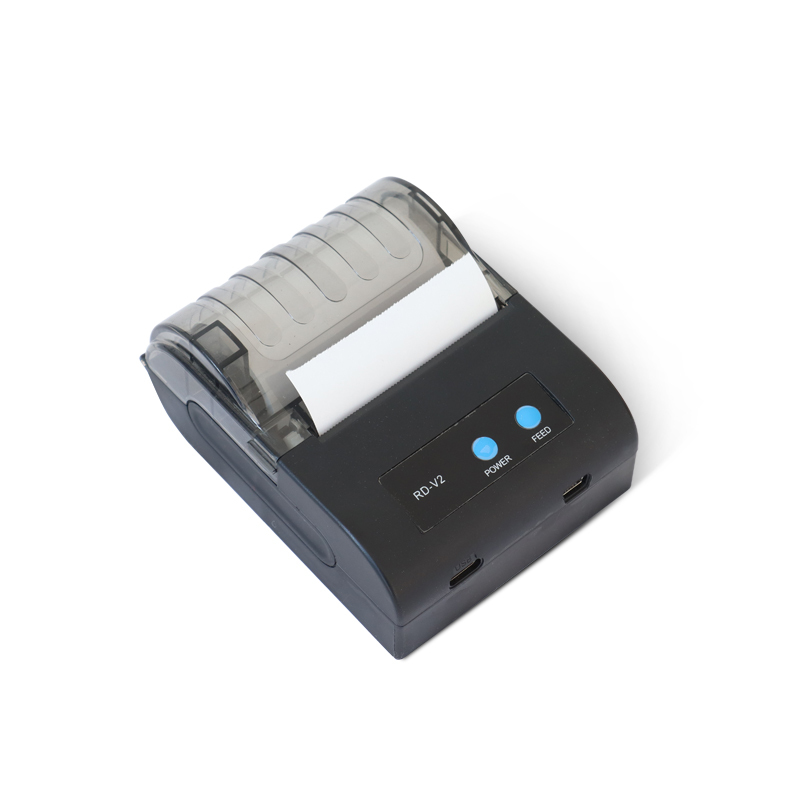

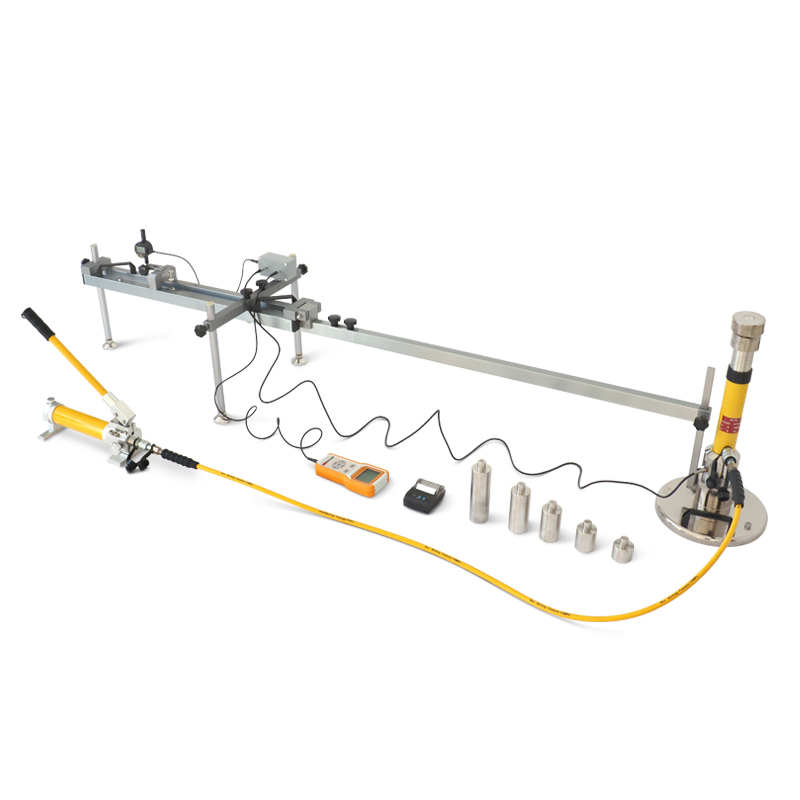

El sistema incluye: plato de carga de 300 mm con nivel, bomba hidráulica de 100 kN con manguera de 2 m, 6 barras de extensión de diferentes longitudes, placa de presión con junta de bola magnética, trípode de medición de 2.32 m, sensor de presión, sensor de desplazamiento (precisión 0.01 mm), terminal portátil con pantalla retroiluminada, impresora Bluetooth y maletín de aluminio.

Es adecuado para suelos granulares compactados, materiales de base y sub-base, capas de subrasante y rellenos controlados. El rango de desplazamiento de 0 a 25 mm y la fuerza de 100 kN cubren la mayoría de condiciones de campo en proyectos de carreteras, aeropuertos, puertos y cimentaciones.
