Vista general del producto
SKU: SID0003WCAU1L150100
Transportador helicoidal canal U de 6" Ø y 10 m, motor 2.2 kW. Configuración ligera para polvos no abrasivos.

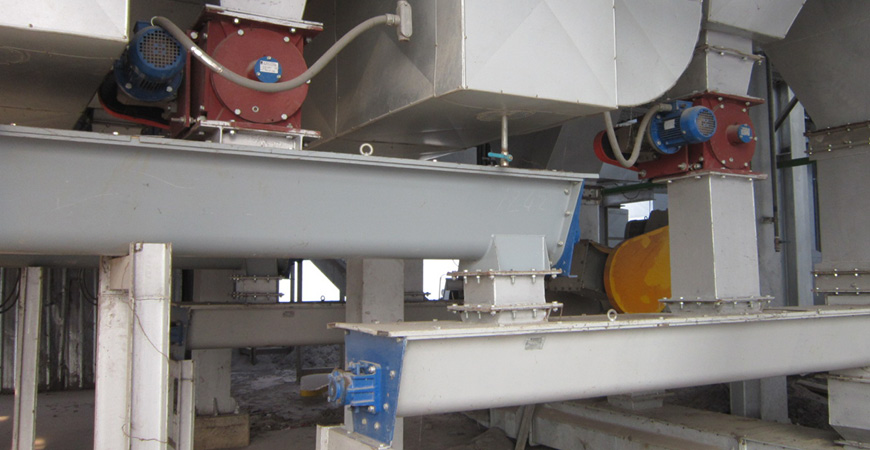

Transportador helicoidal de canal tipo U de 6" (150 mm) de diámetro y 10 m de longitud entre bridas, con motor trifásico de 2.2 kW (3 HP). Equipo de transporte horizontal por sinfín dentro de planta industrial: alimenta tolvas, silos, mezcladoras y líneas de proceso recibiendo material desde válvulas rotativas, descargadores de saco o sistemas de transporte neumático. Configuración ligera con hélice y árbol en acero al carbono estándar. Es el equipo de transporte horizontal por sinfín más versátil del catálogo: se utiliza en plantas de alimentación animal y humana, materias primas plásticas, productos químicos en polvo, jabones y detergentes, pinturas y recubrimientos en polvo, cemento y mezclas para construcción, harinas y granos, biomasa industrial, reciclaje y manejo de polvos secos en general. El diseño modular permite configurarlo para casi cualquier material en polvo o granular seco hasta densidad 1 300 kg/m³ con partículas inferiores al paso del helicoide.
El canal en sección U abierta se construye con secciones modulares de longitud estándar (1500 y 3000 mm para diámetros hasta 250 mm; 1500 y 3500 mm para diámetros 300 mm y superiores) y tapas atornilladas removibles que permiten acceder al tornillo sinfín completo para inspección y mantenimiento sin desmontar tuberías. Hélice continua soldada con autógena al tubo interno, lo que garantiza máxima rigidez axial del helicoide y caudal estable sobre todo el tramo útil. La configuración modular admite bocas intermedias adicionales, fondo abatible, puertas de membrana, diafragmas divisorios y otros accesorios estándar bajo pedido.
Los soportes de extremidad protegen el árbol del helicoide contra infiltración del producto mediante juntas de estanqueidad ajustables manualmente, con rodamientos externos al tubo. Soportes intermedios estándar en fundición con anillos auto-lubricantes. Las bocas de carga y descarga son cuadradas o rectangulares con bridas taladradas, compatibles con válvulas rotativas, tolvas industriales, silos de almacenamiento, conductos neumáticos y demás equipos estándar de planta. Bajo pedido se entrega con certificación ATEX zona 22 para atmósferas con polvo combustible, aplicable a cualquier sector (alimenticio, químico, plásticos, biomasa, polvos minerales).
Existen cinco variantes de motorización: directa compacta (estándar), directa con acoplamiento semi-elástico, indirecta con cadena de transmisión, indirecta con transmisión a polea o sinfín sin motor (cuando el cliente aporta su propio motorreductor). Las configuraciones especiales de hélice (continua, a cinta, a paleta) se eligen según material y caudal: la hélice continua estándar es la opción de mayor rendimiento volumétrico, mientras que las hélices a paleta se usan cuando hay que mezclar mientras se transporta.
Características principales

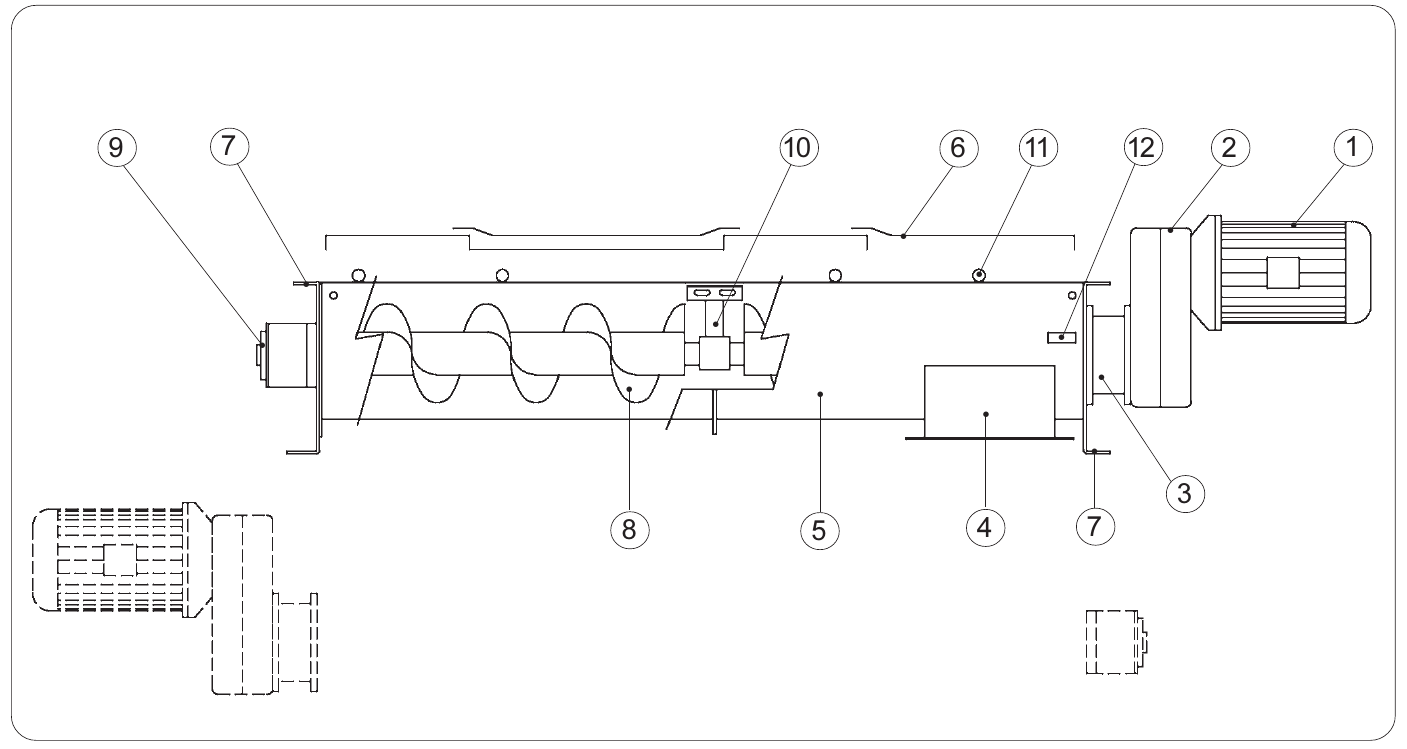

| 1 | Motor eléctrico |
| 2 | Reductor |
| 3 | Acoplamiento de transmisión |
| 4 | Soporte base / brida de acoplamiento |
| 5 | Eje del helicoide |
| 6 | Tapa atornillada (cubierta) |
| 7 | Placas porta-soporte (extremidad) |
| 8 | Hélice continua soldada al tubo interno |
| 9 | Soporte de extremidad (cojinete + junta) |
| 10 | Soporte intermedio |
| 11 | Tornillo de fijación de cubierta |
| 12 | Junta de estanqueidad del soporte de extremidad |
| Acabado | Pintura al polvo aplicada tras sandblast |
| Inclinación | 0° (operación horizontal) |
| Motorización | Directa compacta en boca de entrada |
| Boca de salida | Cuadrada o rectangular con brida taladrada |
| Boca de entrada | Cuadrada o rectangular con brida taladrada |
| Tipo de hélice | Continua, soldada al tubo interno con autógena |
| Motor eléctrico | 2.2 kW (3 HP) 4 P, 220-240/380-420 V (50 Hz) / 440-480 V (60 Hz) |
| Tipo de cubierta | Tapa atornillada modular removible completa |
| Material del canal | Acero al carbono |
| Paso del helicoide | Estándar (paso = diámetro) |
| Certificación ATEX | Disponible zona 22 bajo pedido |
| Soportes intermedios | En fundición con anillos auto-lubricantes |
| Sección del tornillo | Canal "U" modular |
| Material de la hélice | Acero al carbono estándar |
| Soportes de extremidad | Con juntas de estanqueidad ajustables manualmente y rodamientos externos |

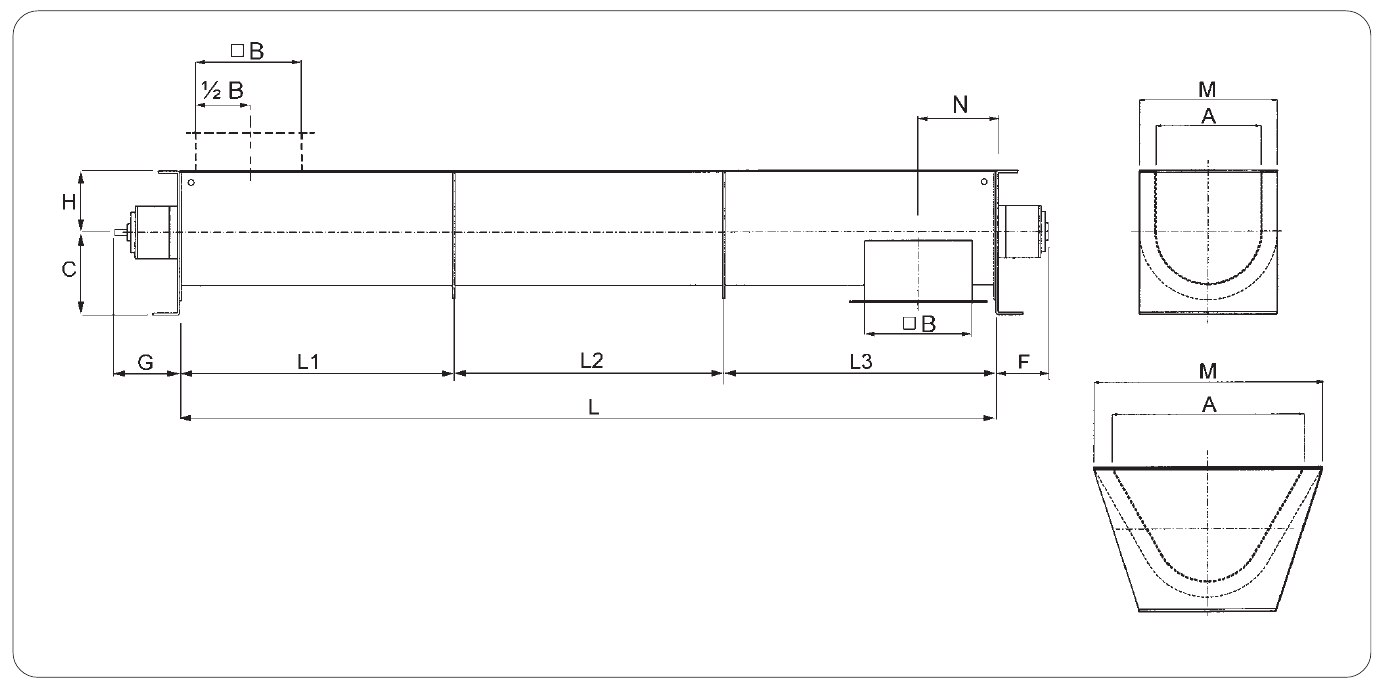

| Altura eje a base (C) | 145 mm |
| Construcción modular | L = múltiplo de 500 mm. Módulos estándar 1500 / 3000 mm. |
| Lado boca cuadrada (B) | 175 mm |
| Diámetro nominal (Ø D) | 150 mm |
| Ancho externo canal U (M) | 261 mm |
| Ancho interno canal U (A) | 175 mm |
| Altura externa canal U (H) | 115 mm |
| Longitud extremo salida (G) | 182 mm |
| Longitud extremo entrada (F) | 124 mm |
| Posición boca de salida (N) | 170 mm |
| Longitud total entre bridas (L) | 10 000 mm |

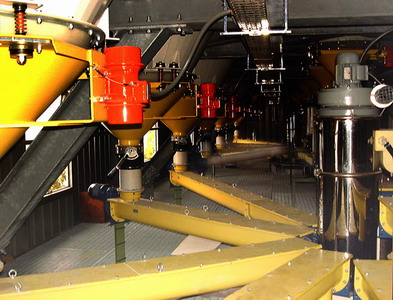

La configuración ligera se utiliza en alimentación animal doméstica, materias primas plásticas, productos químicos en polvo, jabones, detergentes, pinturas en polvo, harinas, granos, biomasa y reciclaje. Es la configuración estándar para materiales en polvo o granulares no abrasivos hasta densidad 1 300 kg/m³.
La ligera lleva soportes intermedios en fundición autolubricantes y hélice de acero al carbono — para polvos no abrasivos. La pesada refuerza componentes para sectores de molienda animal, transformación de la madera, químico y depuración municipal/industrial. La extra pesada lleva acoplamientos embridados, soportes en acero lubricados y hélice en acero antidesgaste (400-500 HBW) — para cemento, cal, agregados minerales y procesos abrasivos.
Sí, todas las configuraciones (ligera, pesada, extra pesada) están disponibles con certificación ATEX zona 22 bajo pedido. Apropiado para atmósferas con presencia ocasional de polvo combustible.
La cubierta está formada por tapas atornilladas modulares que se retiran completas para acceder al helicoide. No es necesario desmontar las bridas de entrada/salida ni mover el transportador para limpieza, revisión o cambio del tornillo.
Bocas cuadradas o rectangulares con bridas taladradas estandarizadas, en entrada y salida. Existen bocas opcionales sustitutivas o adicionales en formato circular con o sin brida, así como ventana de sobrellenado bajo pedido.
Engrase de los soportes intermedios autolubricantes (fundición con anillos) y del rodamiento externo del motor según ciclo del fabricante. Verificación periódica del estado de las juntas de estanqueidad en los soportes de extremidad — ajustables manualmente. Limpieza del canal según el material que se transporte. Retoque de pintura al polvo si aparece desgaste.
