Vista general del producto
SKU: SID0003WCAU1L150120
Transportador helicoidal canal U de 6" Ø y 12 m, motor 2.2 kW. Configuración ligera para polvos no abrasivos.

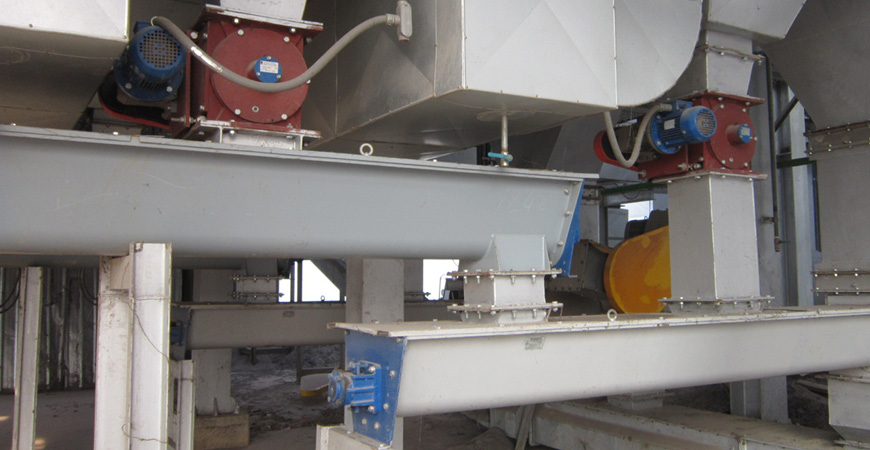

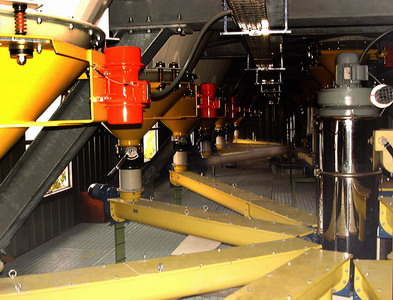

Transportador helicoidal de canal tipo U de 6" (150 mm) de diámetro y 12 m de longitud entre bridas, con motor trifásico de 2.2 kW (3 HP). Equipo de transporte horizontal por sinfín dentro de planta industrial: alimenta tolvas, silos, mezcladoras y líneas de proceso recibiendo material desde válvulas rotativas, descargadores de saco o sistemas de transporte neumático. Configuración ligera con hélice y árbol en acero al carbono estándar. Es el equipo de transporte horizontal por sinfín más versátil del catálogo: se utiliza en plantas de alimentación animal y humana, materias primas plásticas, productos químicos en polvo, jabones y detergentes, pinturas y recubrimientos en polvo, cemento y mezclas para construcción, harinas y granos, biomasa industrial, reciclaje y manejo de polvos secos en general. El diseño modular permite configurarlo para casi cualquier material en polvo o granular seco hasta densidad 1 300 kg/m³ con partículas inferiores al paso del helicoide.

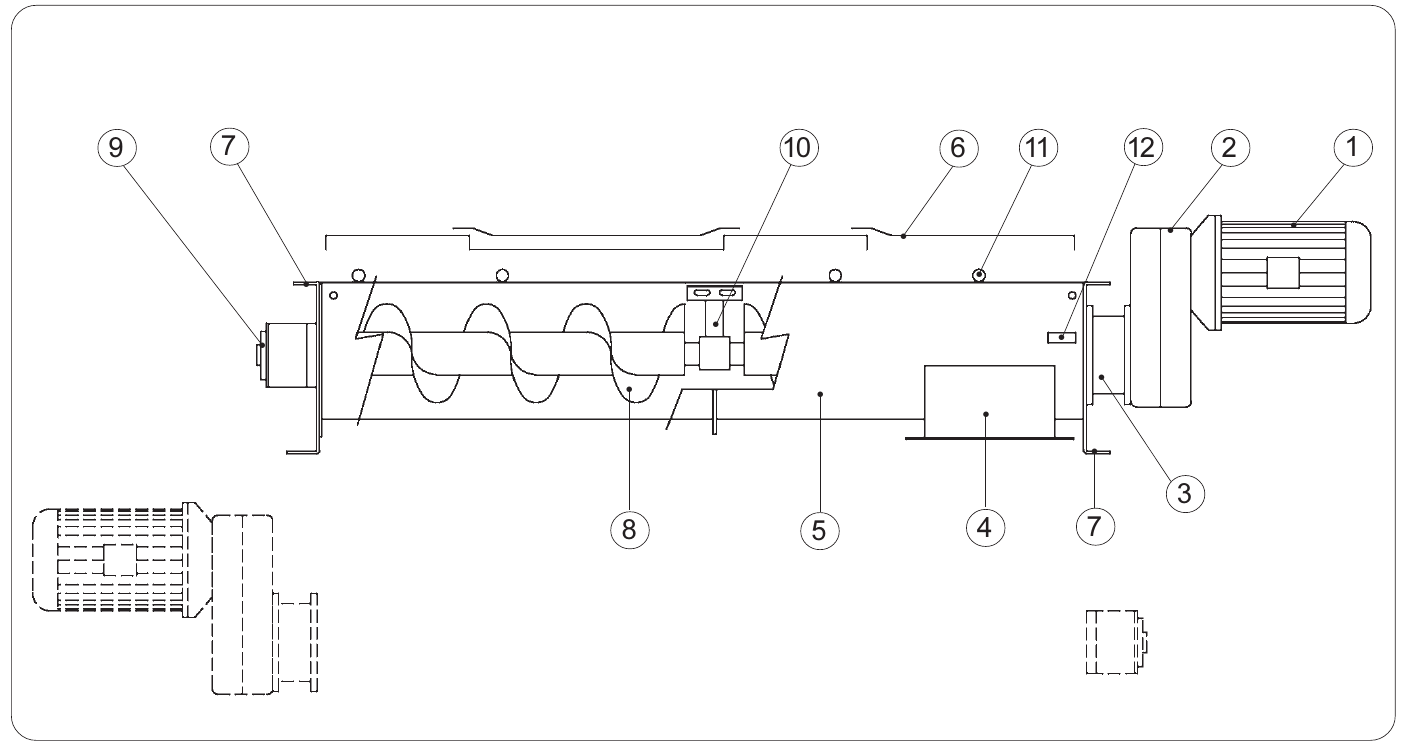

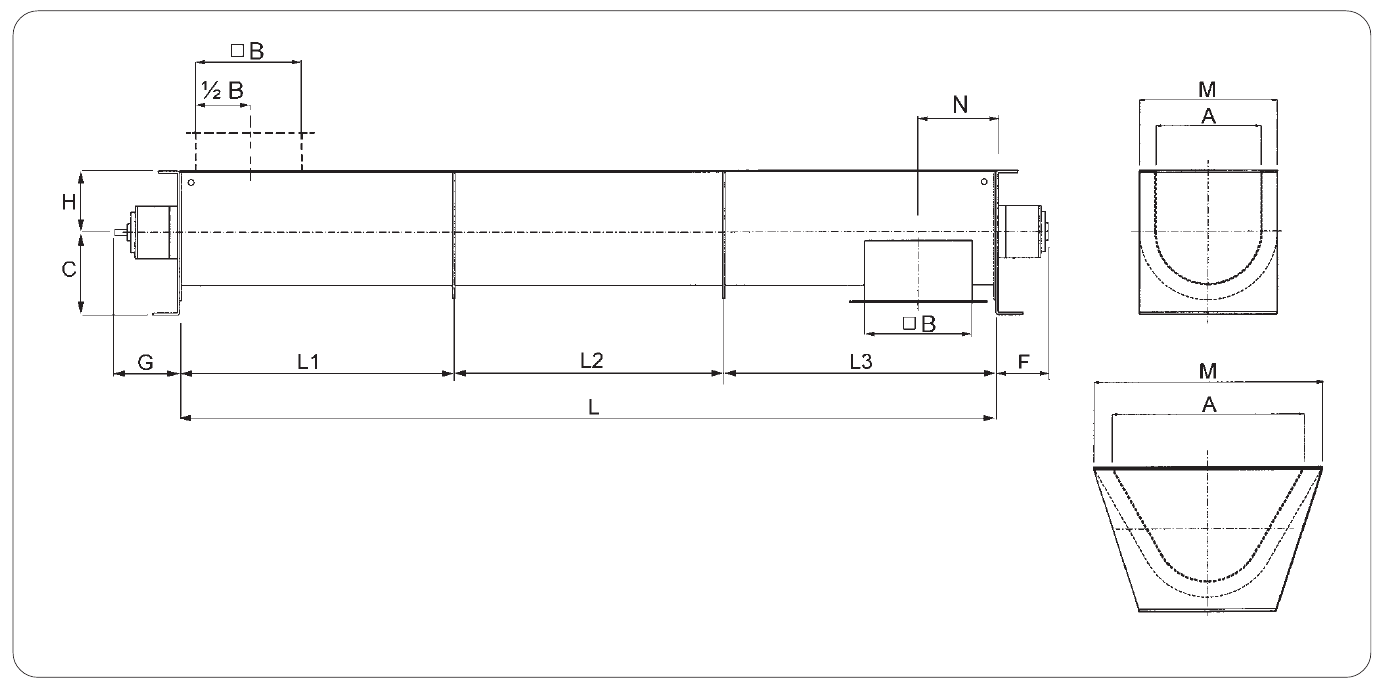

El canal en sección U abierta se construye con secciones modulares de longitud estándar (1500 y 3000 mm para diámetros hasta 250 mm; 1500 y 3500 mm para diámetros 300 mm y superiores) y tapas atornilladas removibles que permiten acceder al tornillo sinfín completo para inspección y mantenimiento sin desmontar tuberías. Hélice continua soldada con autógena al tubo interno, lo que garantiza máxima rigidez axial del helicoide y caudal estable sobre todo el tramo útil. La configuración modular admite bocas intermedias adicionales, fondo abatible, puertas de membrana, diafragmas divisorios y otros accesorios estándar bajo pedido.
Los soportes de extremidad protegen el árbol del helicoide contra infiltración del producto mediante juntas de estanqueidad ajustables manualmente, con rodamientos externos al tubo. Soportes intermedios estándar en fundición con anillos auto-lubricantes. Las bocas de carga y descarga son cuadradas o rectangulares con bridas taladradas, compatibles con válvulas rotativas, tolvas industriales, silos de almacenamiento, conductos neumáticos y demás equipos estándar de planta. Bajo pedido se entrega con certificación ATEX zona 22 para atmósferas con polvo combustible, aplicable a cualquier sector (alimenticio, químico, plásticos, biomasa, polvos minerales).
Existen cinco variantes de motorización: directa compacta (estándar), directa con acoplamiento semi-elástico, indirecta con cadena de transmisión, indirecta con transmisión a polea o sinfín sin motor (cuando el cliente aporta su propio motorreductor). Las configuraciones especiales de hélice (continua, a cinta, a paleta) se eligen según material y caudal: la hélice continua estándar es la opción de mayor rendimiento volumétrico, mientras que las hélices a paleta se usan cuando hay que mezclar mientras se transporta.
