Transportador helicoidal vertical de 6" Ø y 7.2 m de altura, motor 5.5 kW. Alimentador horizontal integrado en base, descarga superior a 45°.
Transportador helicoidal vertical de 6" (168 mm) de diámetro nominal y 7.2 m de altura útil, con motor superior trifásico de 5.5 kW (7.5 HP) y alimentador horizontal integrado en la base. Equipo de elevación cerrado en acero al carbono con pintura epóxica, diseñado para subir polvos y materiales granulares secos desde nivel de piso hasta boca de carga de equipos en altura (mezcladoras, silos intermedios, dosificadoras).
El equipo combina dos transportadores helicoidales en un solo conjunto: un alimentador horizontal en la base (con motorreductor propio) que recibe el material desde tolva o válvula rotativa, y un tornillo vertical de 7.2 m que eleva el producto por centrifugación interna hasta la boca de descarga a 45°. La salida a 45° permite conectar directo al equipo receptor lateral sin necesidad de codos adicionales que generen acumulación de polvo.

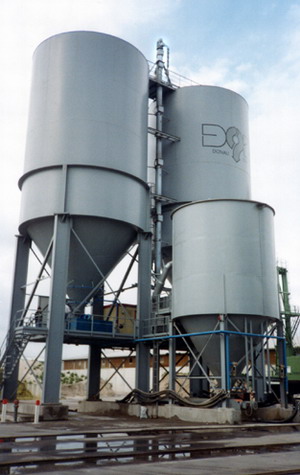

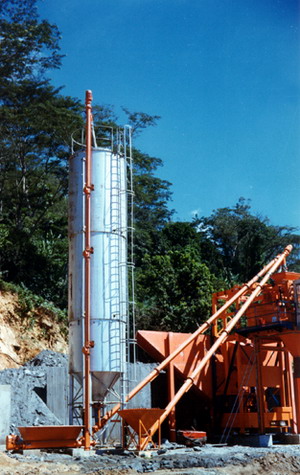

Sectores de aplicación: plantas de cemento, cal y yeso, centrales de concreto premezclado, silos industriales y tolvas elevadas, industria del vidrio, biomasa para combustión, polvos minerales y agregados, pinturas y recubrimientos en polvo, materias primas plásticas. No es apto para materiales pegajosos, húmedos ni de muy baja densidad (no se transportan eficientemente en vertical).
El tubo vertical incorpora bridas intermedias cada tramo y compuerta de inspección superior para acceso al helicoide sin desmontar el conjunto. Los soportes intermedios dentro del tubo absorben la flexión del eje en altura, manteniendo la rectitud axial bajo carga continua. El cabezal motriz superior incluye grupo de juntas para aislar el reductor del polvo en suspensión que pueda escapar por la cabeza del tornillo. La boca del alimentador horizontal (Ø 168 mm) es bridada estándar y acepta válvulas rotativas, tolvas con compuerta, descargadores de saco o conexiones a sistema de transporte neumático.
Características principales

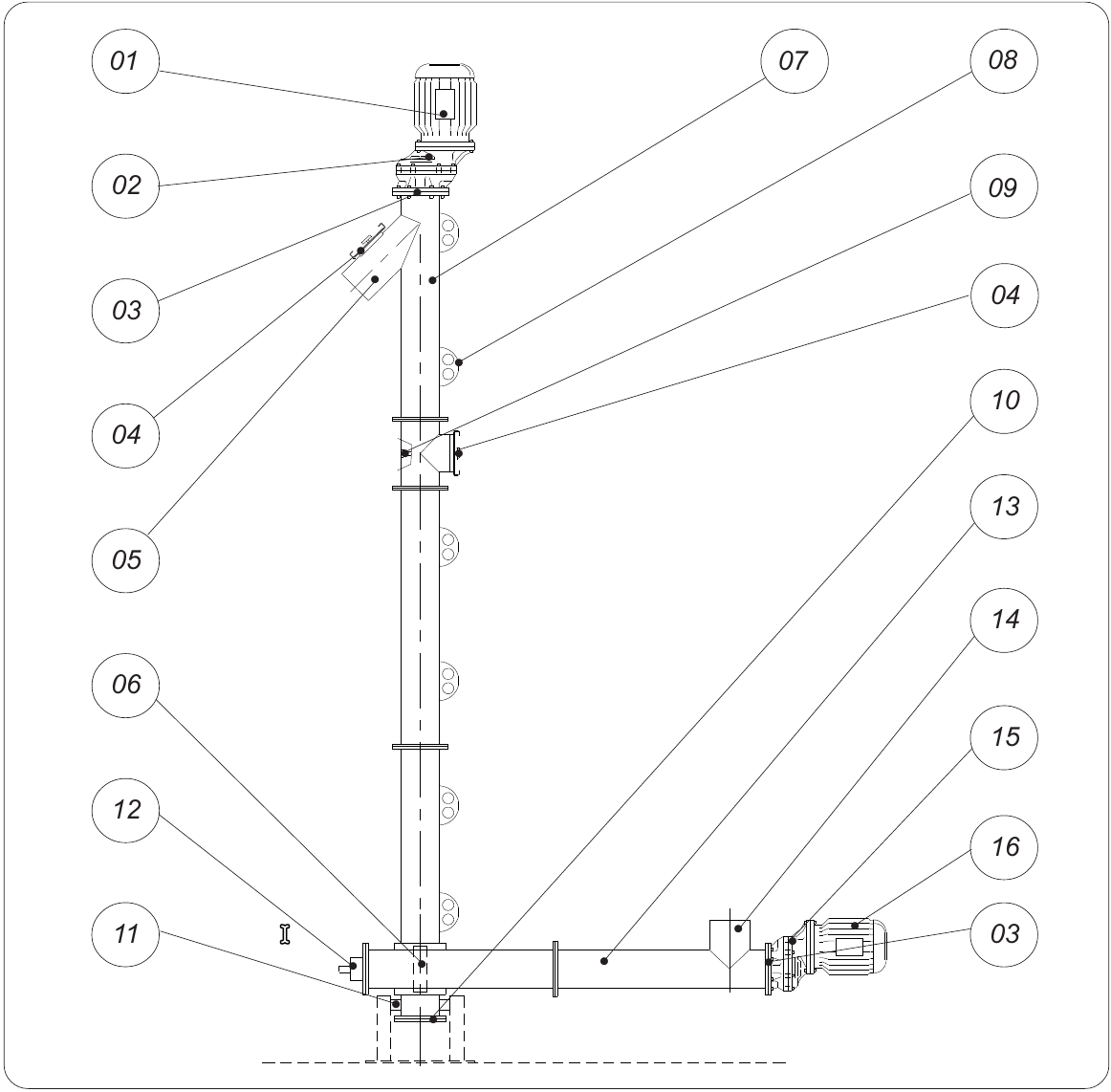

| 10 | Brida de unión vertical-alimentador |
| 11 | Soporte base con brida de fondo |
| 12 | Eje del tornillo vertical |
| 13 | Tubo alimentador horizontal |
| 14 | Brida intermedia alimentador |
| 15 | Boca de carga alimentador |
| 16 | Motorreductor del alimentador horizontal |
| 01 | Motor eléctrico vertical (cabezal superior) |
| 02 | Reductor / cabezal motriz superior |
| 03 | Boca de descarga a 45° |
| 04 | Bridas intermedias del tubo vertical |
| 05 | Grupo de juntas del eje superior |
| 06 | Hélice continua del tornillo vertical |
| 07 | Tubo externo vertical |
| 08 | Compuerta / boca de inspección |
| 09 | Soporte intermedio del eje vertical |
| Acabado | Pintura epóxica sobre acero al carbono |
| Motor vertical | 5.5 kW (7.5 HP) 4 P, 220-240/380-420 V (50 Hz) / 440-480 V (60 Hz) |
| Bridas del tubo | Intermedias cada tramo modular |
| Tipo de hélice | Continua estándar |
| Boca de descarga | Bridada Ø 168 mm a 45° |
| Tipo de tornillo | Tubular vertical con alimentador horizontal en base |
| Material del tubo | Acero al carbono |
| Motor alimentador | 1.5 kW (2 HP) según configuración |
| Soportes intermedios | Internos para absorber flexión axial |
| Variantes opcionales | INOX 304 / ATEX zona 22 |
| Material de la hélice | Acero al carbono |
| Compuerta de inspección | En extremo superior del tubo vertical |
| Ángulo de descarga superior | 45° |
| Boca de entrada (alimentador) | Bridada Ø 168 mm (configuraciones especiales bajo pedido) |
| Posición del motor principal | Superior (cabezal motriz) |
| Ángulo de entrada (alimentador) | 0° (horizontal) |
| Inclinación del tornillo principal | 90° (vertical) |
| Cota Y (cabezal motriz) | Según tipo de reductor seleccionado |

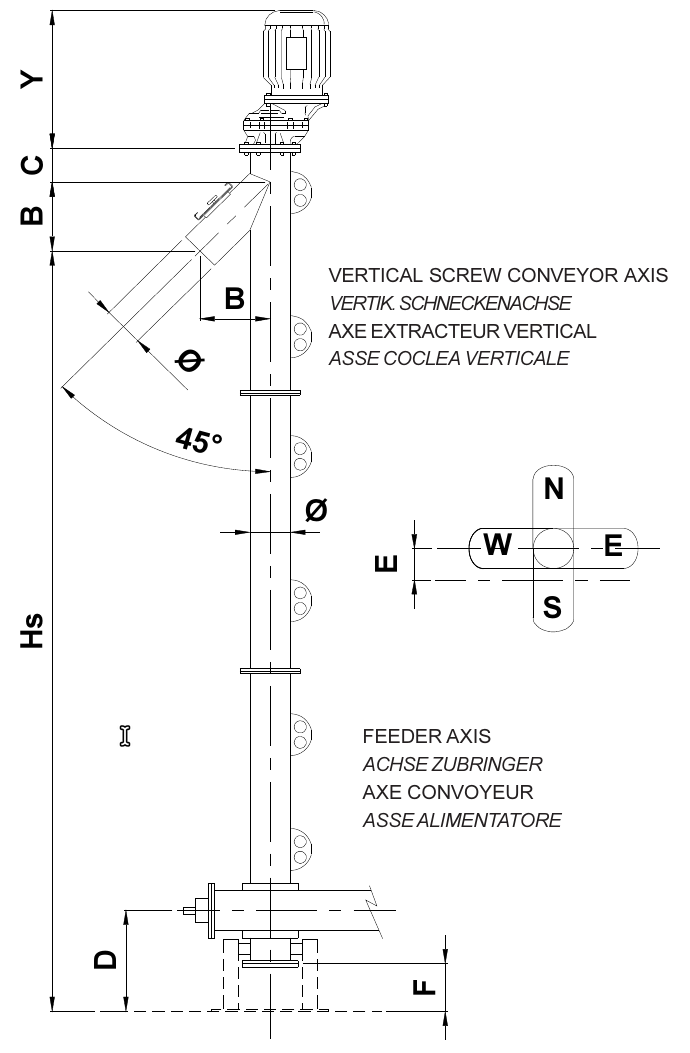

| Altura del alimentador (F) | 200 mm |
| Ángulo de descarga superior | 45° |
| Ancho de boca alimentador (E) | 115 mm |
| Orientación boca alimentador | N / S / E / W (configurable) |
| Distancia desde brida superior (C) | 115 mm |
| Diámetro nominal del tornillo (Ø) | 168 mm |
| Ancho desde eje boca alimentador (B) | 283 mm |
| Altura total del tornillo vertical (Hs) | 7 200 mm |
| Longitud del alimentador horizontal (D) | 440 mm |
Este modelo eleva hasta 7.2 m de altura útil vertical (cota Hs), con boca de entrada horizontal en la base y boca de descarga a 45° en la parte superior. Es la configuración estándar para alimentar mezcladoras, silos intermedios o dosificadoras a esa altura desde un nivel de piso.
El equipo combina dos transportadores helicoidales: el alimentador horizontal en la base (con motorreductor propio) que recibe el material desde tolva o válvula rotativa, y el tornillo vertical de elevación (con cabezal motriz superior). La separación permite controlar independientemente el caudal de entrada y la velocidad de elevación, optimizando el llenado del tornillo vertical para máximo rendimiento.
La descarga a 45° permite conectar lateralmente con tolva, mezcladora o conducto receptor sin necesidad de codo adicional. Reduce puntos de acumulación de polvo y mantiene un flujo estable de salida. La orientación de la boca puede configurarse N, S, E o W al momento del pedido.
Materiales en polvo o granulares secos de densidad 800-1 300 kg/m³ que se transporten por centrifugación interna del helicoide: cemento, cal, yeso, polvos minerales no abrasivos, biomasa, harinas no sanitarias, polvos plásticos, polvos para pintura. No es apto para materiales pegajosos, húmedos, de muy baja densidad o con partículas mayores al paso del helicoide.
Está diseñado para operación vertical (90°). Para inclinaciones menores debe utilizarse un transportador inclinado tipo tubular cerrado (hasta 45°) o un tubular heavy duty.
Engrase del rodamiento del cabezal motriz superior y del motorreductor del alimentador según ciclo del fabricante. Inspección del helicoide a través de la compuerta de inspección superior — en transportadores verticales el desgaste se concentra en la base del tornillo donde el material entra y se compacta antes de ser elevado. Verificación anual del estado de las soldaduras de bridas. Retoque del acabado epóxico si aparece corrosión localizada.
Sí, bajo pedido se entrega en INOX AISI 304 o 316 (para sectores alimentarios o químicos con corrosión) y con certificación ATEX zona 22 (para atmósferas con polvo combustible).
