SKU: VAL0029VIBQ0200T

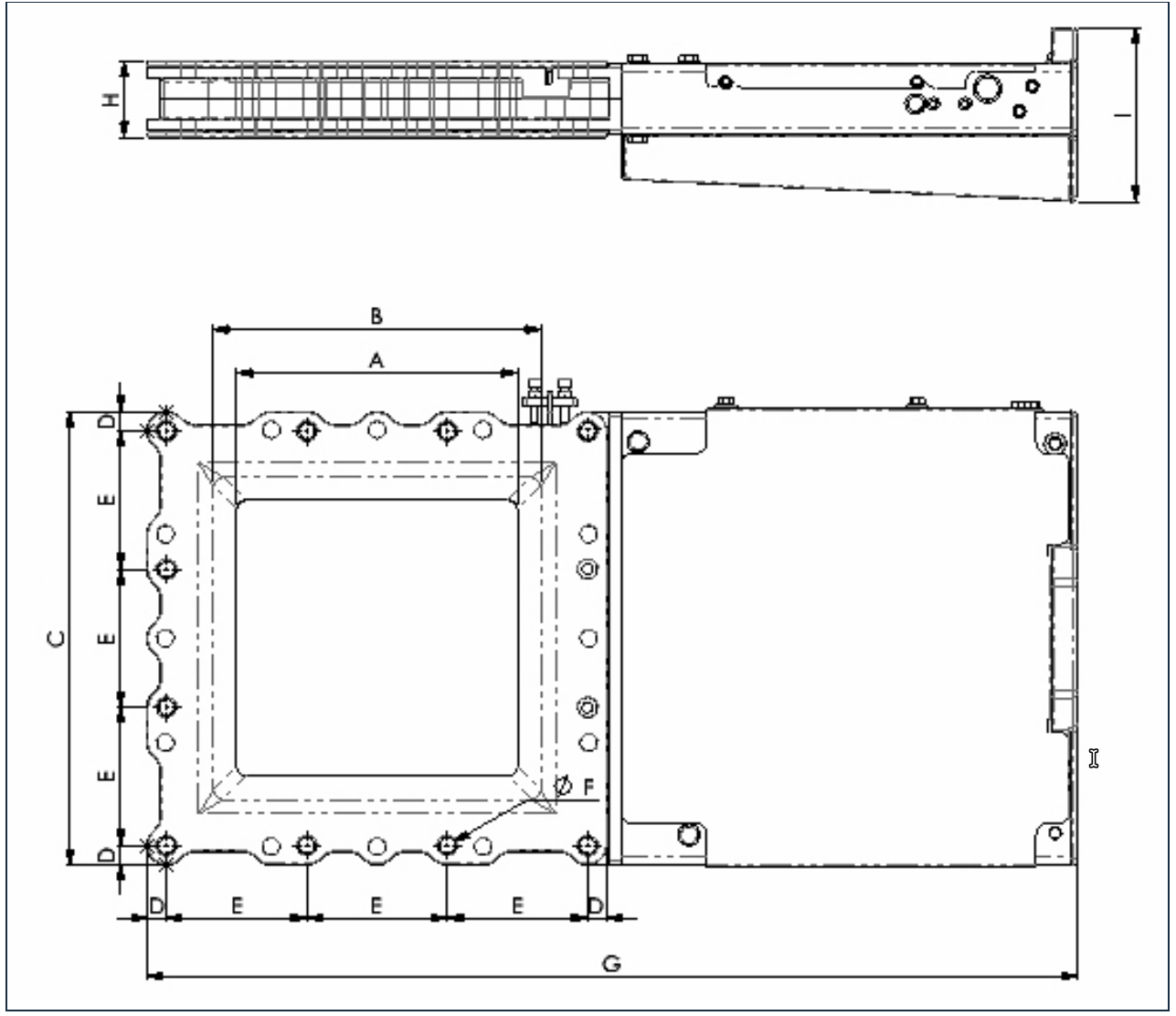

Guillotina de bajo perfil de 8" (200 mm), paso cuadrado 170 × 170 mm y sólo 61 mm de alto. Cuerpo de dos semicuerpos de aluminio fundido a presión, junta de tecnopolímero estanca al polvo y lámina de acero inoxidable AISI 304. 14 kg.
Válvula de guillotina de bajo perfil en aluminio de 14" (350 mm) con lámina de acero inoxidable AISI 304
Sello de repuesto NBR para válvula de mariposa de 4" (100 mm)
Manguito de repuesto de goma natural para válvula de manguito de 3" (80 mm)
Bobina de 110 V AC para electroválvula 5/2 de actuador neumático
La válvula de guillotina de bajo perfil de 8" (200 mm) corta el flujo de polvos, granulados y escamas que descargan por gravedad desde silos, tolvas, contenedores y bocas de transportadores. Con sólo 61 mm de altura cabe donde una guillotina convencional no entra sin modificar la instalación, y su paso libre cuadrado de 170 × 170 mm no estrangula el flujo.
El cuerpo son dos semicuerpos de aleación de aluminio fundidos a alta presión: ligero y rígido. La junta de tecnopolímero hace de guía de la lámina y de cierre hermético al polvo; se autoajusta al desgaste y se cambia sin desmontar la válvula de la línea, y no hacen falta juntas adicionales en las bridas. La lámina es de acero inoxidable AISI 304. Es la versión para productos húmedos, corrosivos o que exigen limpieza: la pieza que corta el flujo y queda en contacto con el producto es inoxidable. La lámina corre sobre cojinetes de rodillos, así que el esfuerzo de maniobra es bajo.
Bridas estándar con 3 tornillos M10 por lado (también disponible con patrón CEMA). Se entrega sin accionamiento, que se elige aparte y es intercambiable: volante manual con husillo, cilindro neumático ISO 15552 con su kit de conexión, electroválvula y finales de carrera, o motorreductor eléctrico.
Ventajas clave:
Guillotina de bajo perfil de 14" (350 mm), paso cuadrado 320 × 320 mm y sólo 71 mm de alto. Cuerpo de dos semicuerpos de aluminio fundido a presión, junta de tecnopolímero estanca al polvo y lámina de acero inoxidable AISI 304. 34 kg.
Junta perimetral de repuesto en NBR para la válvula de mariposa de aluminio de 4" (100 mm). Es la pieza de desgaste de la válvula: devuelve la hermeticidad al polvo y la estanqueidad hasta 0,2 bar. Se cambia sin herramientas especiales.
Manguito elástico de goma natural de repuesto para la válvula de manguito neumática de 3" (80 mm). Es la pieza de desgaste de la válvula: se cambia con cuatro tornillos, sin herramientas especiales.
Bobina de 110 V AC (50/60 Hz, 8 W) para las electroválvulas 5/2 que mandan el actuador neumático de las válvulas de mariposa. Se pide una por electroválvula monoestable y dos por biestable. 100 g.
