SKU: VAL0029VIBQ0350M

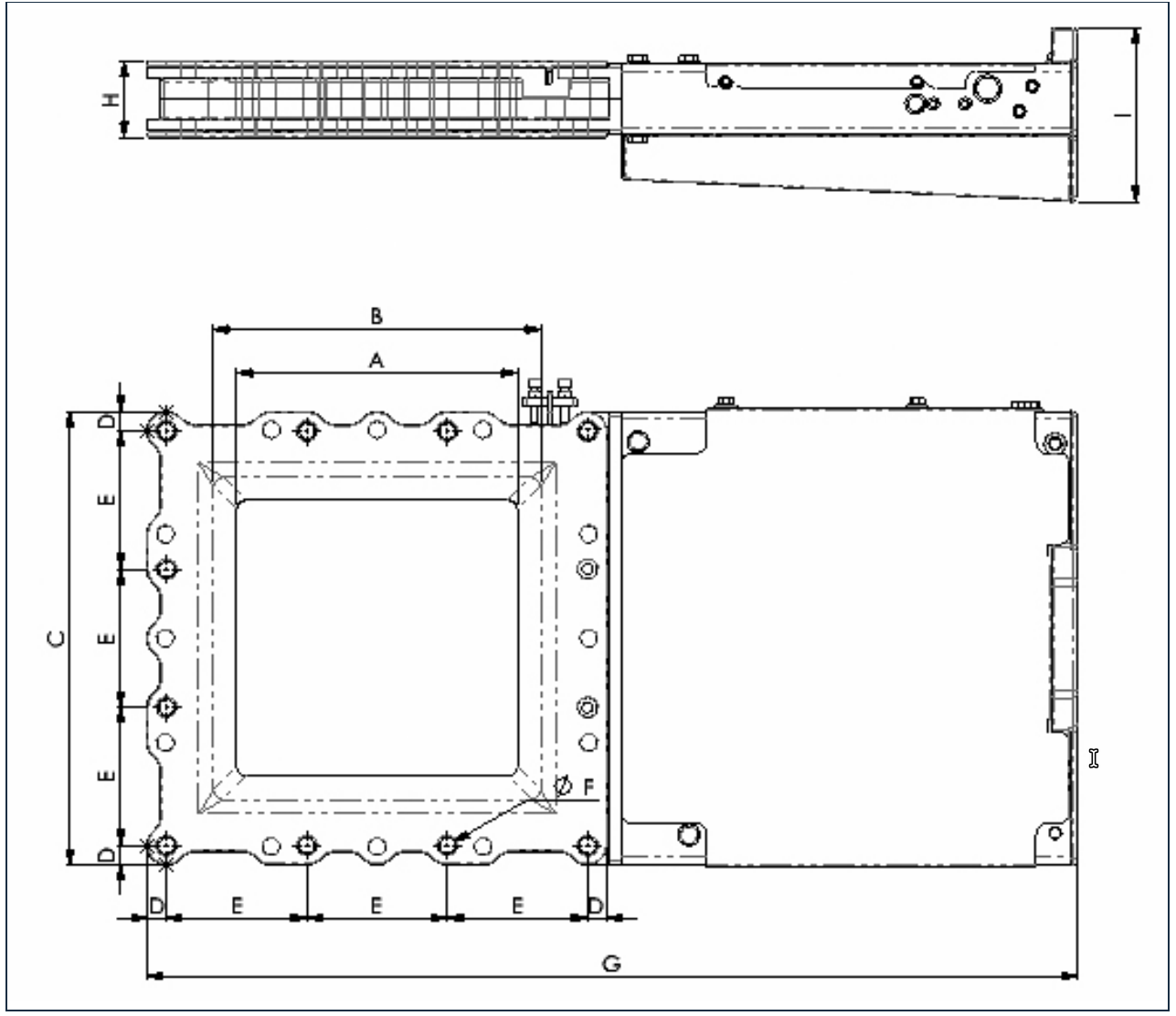

Guillotina de bajo perfil de 14" (350 mm), paso cuadrado 320 × 320 mm y sólo 71 mm de alto. Cuerpo de dos semicuerpos de aluminio fundido a presión, junta de tecnopolímero estanca al polvo y lámina de acero al carbono. 34 kg.
Volante manual con husillo para válvula de guillotina de 14" (350 mm)
Válvula de manguito neumática de 3" (80 mm) para transporte neumático y carga de silos
Válvula de mariposa de doble brida de 4" (100 mm) con disco de acero inoxidable
Válvula de guillotina cuadrada de 10" (250 mm) con cuchilla de polímero antidesgaste
La válvula de guillotina de bajo perfil de 14" (350 mm) corta el flujo de polvos, granulados y escamas que descargan por gravedad desde silos, tolvas, contenedores y bocas de transportadores. Con sólo 71 mm de altura cabe donde una guillotina convencional no entra sin modificar la instalación, y su paso libre cuadrado de 320 × 320 mm no estrangula el flujo.
El cuerpo son dos semicuerpos de aleación de aluminio fundidos a alta presión: ligero y rígido. La junta de tecnopolímero hace de guía de la lámina y de cierre hermético al polvo; se autoajusta al desgaste y se cambia sin desmontar la válvula de la línea, y no hacen falta juntas adicionales en las bridas. La lámina es de acero al carbono, la versión estándar; el soporte trasero y el de fijación del actuador van en acero pintado RAL 7001. Es la opción para cemento, cal, áridos, plásticos y materiales industriales secos no corrosivos. La lámina corre sobre cojinetes de rodillos, así que el esfuerzo de maniobra es bajo.
Bridas estándar con 5 tornillos M10 por lado (también disponible con patrón CEMA). Se entrega sin accionamiento, que se elige aparte y es intercambiable: volante manual con husillo, cilindro neumático ISO 15552 con su kit de conexión, electroválvula y finales de carrera, o motorreductor eléctrico.
Ventajas clave:
Accionamiento manual con volante y husillo roscado para la válvula de guillotina cuadrada de 14" (350 mm). Abre y cierra sin aire ni electricidad; incluye los herrajes de montaje.
Válvula de manguito de 3" (80 mm): cuerpo de aluminio fundido con bridas y manguito de goma natural que se cierra con aire comprimido. Normalmente abierta, sin piezas en contacto con el producto salvo el manguito. Para líneas de transporte neumático hasta 3,5 bar y carga de silos con cisterna. 5,4 kg.
Válvula de mariposa de doble brida de 4" (100 mm). Cuerpo de aluminio fundido, disco de acero inoxidable AISI 304 y sello NBR. Cierre hermético al polvo hasta 0,2 bar para silos, tolvas y transporte neumático.
Guillotina cuadrada de 10" (250 mm), paso libre 220 × 220 mm. Cuerpo de acero al carbono revestido de polímero antidesgaste y cuchilla de polímero antidesgaste. Estanca al polvo, sin sellos laterales. Para silos, tolvas y filtros. 22 kg.
