SKU: VAL0028VLQ300P1E
Guillotina cuadrada de 12" (300 mm), paso libre 270 × 270 mm. Cuerpo de acero al carbono revestido de polímero antidesgaste y cuchilla de acero inoxidable AISI 316. Estanca al polvo, sin sellos laterales. Para silos, tolvas y filtros. 30 kg.
Cilindro neumático ISO 15552 de Ø100 mm para guillotina de bajo perfil de 16" (400 mm)
Válvula de guillotina cuadrada de 14" (350 mm) con cuchilla de acero inoxidable AISI 316
Válvula de mariposa de doble brida de 4" (100 mm) con disco de poliuretano
Volante manual con husillo para válvula de guillotina de 10" (250 mm)

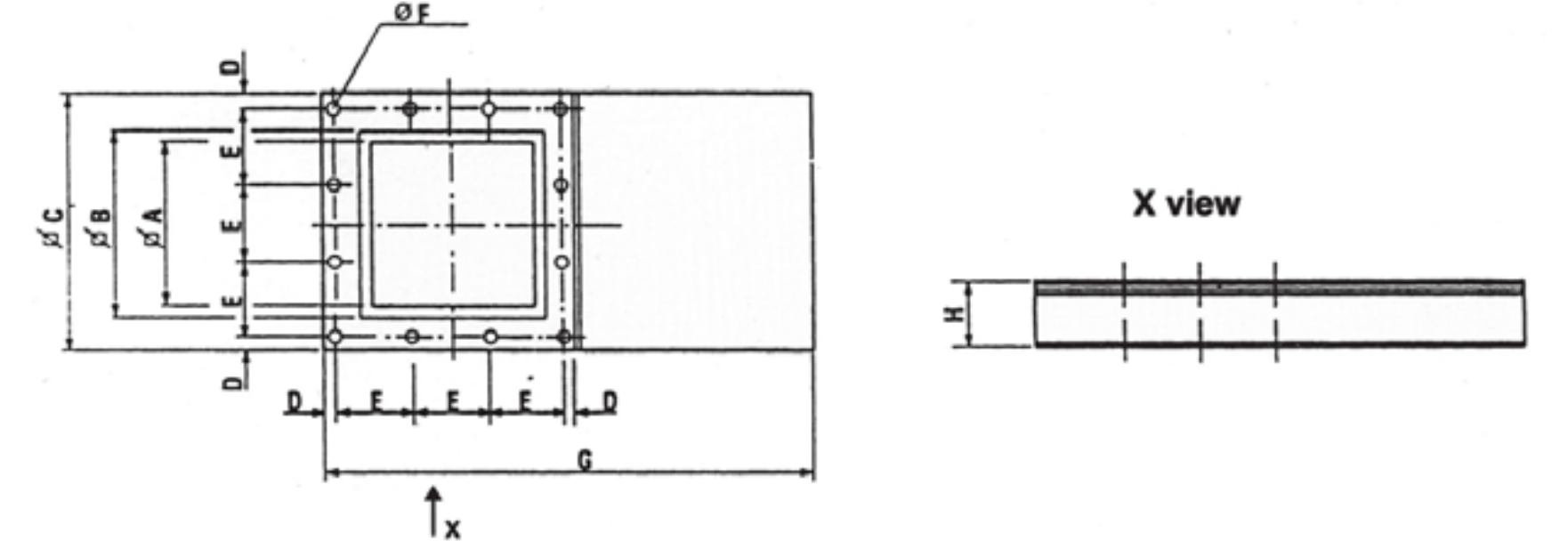

La válvula de guillotina cuadrada de 12" (300 mm) se instala como elemento de cierre rápido en bocas de descarga de silos, tolvas, filtros y tramos de transporte por gravedad. Su paso libre de 270 × 270 mm deja pasar polvos y granulados sin estrechamientos, con un cuerpo de 765 mm de largo y 30 kg.
El cuerpo es de acero al carbono, pintado en RAL 7001 por fuera y revestido por dentro con un polímero técnico antidesgaste que evita el contacto del producto con el metal y hace de guía de la cuchilla sin sellos laterales. La cuchilla es de acero inoxidable AISI 316, la aleación con molibdeno que resiste cloruros y ambientes químicos agresivos, sobre un cuerpo de acero al carbono revestido de polímero antidesgaste. Es la versión de más prestaciones de la gama para productos corrosivos.
El rascador integrado en la salida de la cuchilla mantiene la estanqueidad al polvo en cada maniobra, y el interior sin huecos muertos se limpia con facilidad tras productos pegajosos o higroscópicos.
Bridas estándar con 3 tornillos M10 por lado. La válvula se entrega sin accionamiento; se elige aparte: volante manual con husillo, cilindro neumático ISO 6431 con su placa de conexión, electroválvula 5/2 y finales de carrera, o motorreductor eléctrico.
