SKU: VAL0028VLQ350L1E
Guillotina cuadrada de 14" (350 mm), paso libre 320 × 320 mm. Cuerpo de acero al carbono revestido de polímero antidesgaste y cuchilla de polímero antidesgaste. Estanca al polvo, sin sellos laterales. Para silos, tolvas y filtros. 40 kg.
Volante manual con husillo para válvula de guillotina de 14" (350 mm)
Cilindro neumático ISO 6431 de Ø80 mm para válvula de guillotina de 10" (250 mm)
Cilindro neumático ISO 6431 de Ø80 mm para válvula de guillotina de 6" (150 mm)
Cilindro neumático ISO 6431 de Ø80 mm para válvula de guillotina de 8" (200 mm)

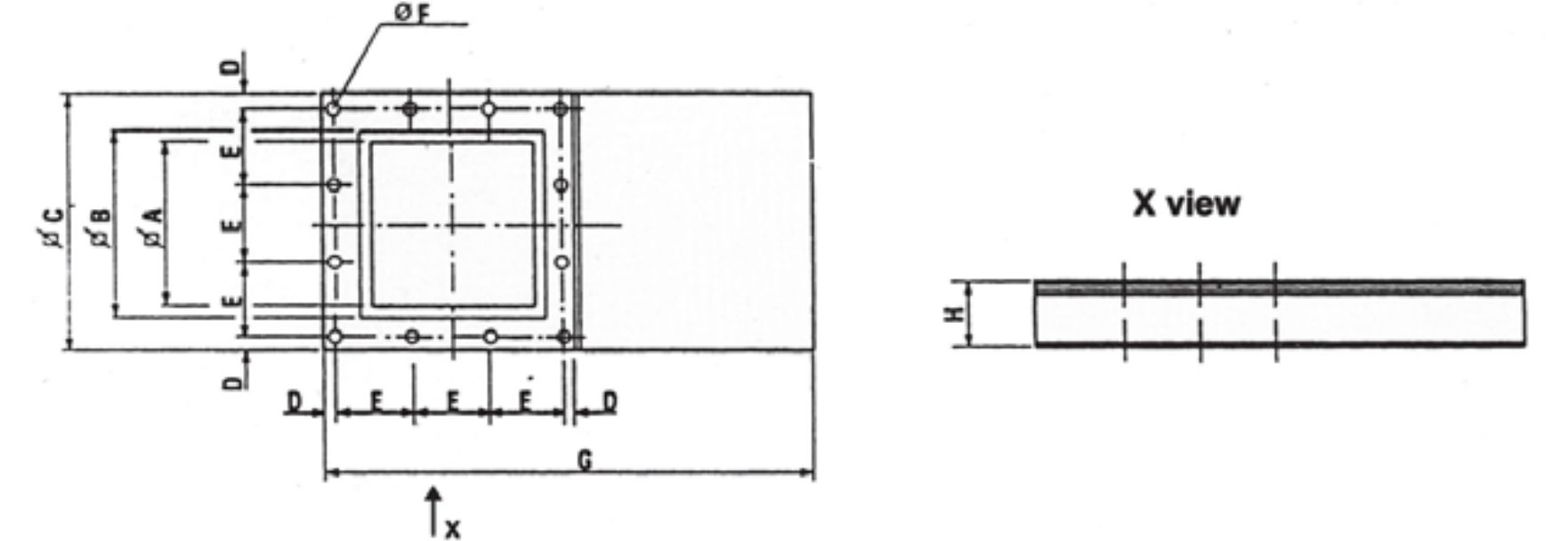

La válvula de guillotina cuadrada de 14" (350 mm) se instala como elemento de cierre rápido en bocas de descarga de silos, tolvas, filtros y tramos de transporte por gravedad. Su paso libre de 320 × 320 mm deja pasar polvos y granulados sin estrechamientos, con un cuerpo de 900 mm de largo y 40 kg.
El cuerpo es de acero al carbono, pintado en RAL 7001 por fuera y revestido por dentro con un polímero técnico antidesgaste que evita el contacto del producto con el metal y hace de guía de la cuchilla sin sellos laterales. La cuchilla es una hoja maciza de polímero técnico antidesgaste: al deslizar polímero contra polímero la fricción es prácticamente nula, el par de accionamiento baja y la vida útil con materiales severamente abrasivos (sílice, alúmina, escorias, áridos minerales) es muy superior a la de una cuchilla metálica revestida, porque el material resistente ocupa todo el espesor.
El rascador integrado en la salida de la cuchilla mantiene la estanqueidad al polvo en cada maniobra, y el interior sin huecos muertos se limpia con facilidad tras productos pegajosos o higroscópicos.
Bridas estándar con 5 tornillos M10 por lado. La válvula se entrega sin accionamiento; se elige aparte: volante manual con husillo, cilindro neumático ISO 6431 con su placa de conexión, electroválvula 5/2 y finales de carrera, o motorreductor eléctrico.
Ventajas clave:
Accionamiento manual con volante y husillo roscado para la válvula de guillotina cuadrada de 14" (350 mm). Abre y cierra sin aire ni electricidad; incluye los herrajes de montaje.
Cilindro neumático de doble efecto según ISO 6431, Ø80 mm, con la carrera de la guillotina cuadrada de 10" (250 mm). Se monta con su placa de conexión y se manda con electroválvula 5/2 y dos finales de carrera (se piden aparte).
Cilindro neumático de doble efecto según ISO 6431, Ø80 mm, con la carrera de la guillotina cuadrada de 6" (150 mm). Se monta con su placa de conexión y se manda con electroválvula 5/2 y dos finales de carrera (se piden aparte).
Cilindro neumático de doble efecto según ISO 6431, Ø80 mm, con la carrera de la guillotina cuadrada de 8" (200 mm). Se monta con su placa de conexión y se manda con electroválvula 5/2 y dos finales de carrera (se piden aparte).
