Válvula en posición abierta, con la cuchilla retraída dentro del alojamiento lateral. Se aprecia la boca de paso rectangular, la brida perimetral taladrada para tornillería M10 y el acabado en pintura RAL 7001.
SKU: VAL0031VGR0400P1A
Válvula de guillotina de sección rectangular talla 400 mm, con cuerpo y cuchilla en acero al carbono pintado RAL 7001. Preparada para actuador neumático. Para corte de flujo en tolvas y conductos.
Adaptador estriado para montar el actuador neumático grande en válvula de mariposa de 100 a 300 mm
Válvula de guillotina con boca circular 10"
Manguito de repuesto de goma natural para válvula de manguito de 5" (125 mm)
Válvula de guillotina cuadrada de 14" (350 mm) con cuchilla de acero inoxidable AISI 316
La válvula de guillotina de sección rectangular talla 400 corta el flujo gravitacional de sólidos a granel en bocas de descarga que no son cuadradas: conductos rectangulares, bocas de tolva alargadas, transiciones de cinta y salidas de silo donde la geometría no admite una guillotina cuadrada. Cuerpo y cuchilla en acero al carbono Fe 37 con pintura en polvo RAL 7001, y 80 kg de peso en la configuración neumática.
Se suministra preparada para actuador neumático: el cilindro lineal de Ø100 mm y su placa de conexión se adquieren por separado y se montan sobre el eje sin modificar el cuerpo de la válvula. Esto permite integrarla en circuitos de aire comprimido ya existentes, dimensionar el mando según la presión disponible en planta y sustituir el actuador en campo sin desmontar la válvula de la línea.
El eje de accionamiento sigue perfil DIN 5482 (28 × 25 mm), común a toda la gama, de modo que el mismo cuerpo admite también volante manual con husillo o motorreductor eléctrico si el proceso cambia. Para automatización completa se combina con electroválvula 5/2 y juego de finales de carrera mecánicos, que señalizan las posiciones de abierto y cerrado al control de planta.

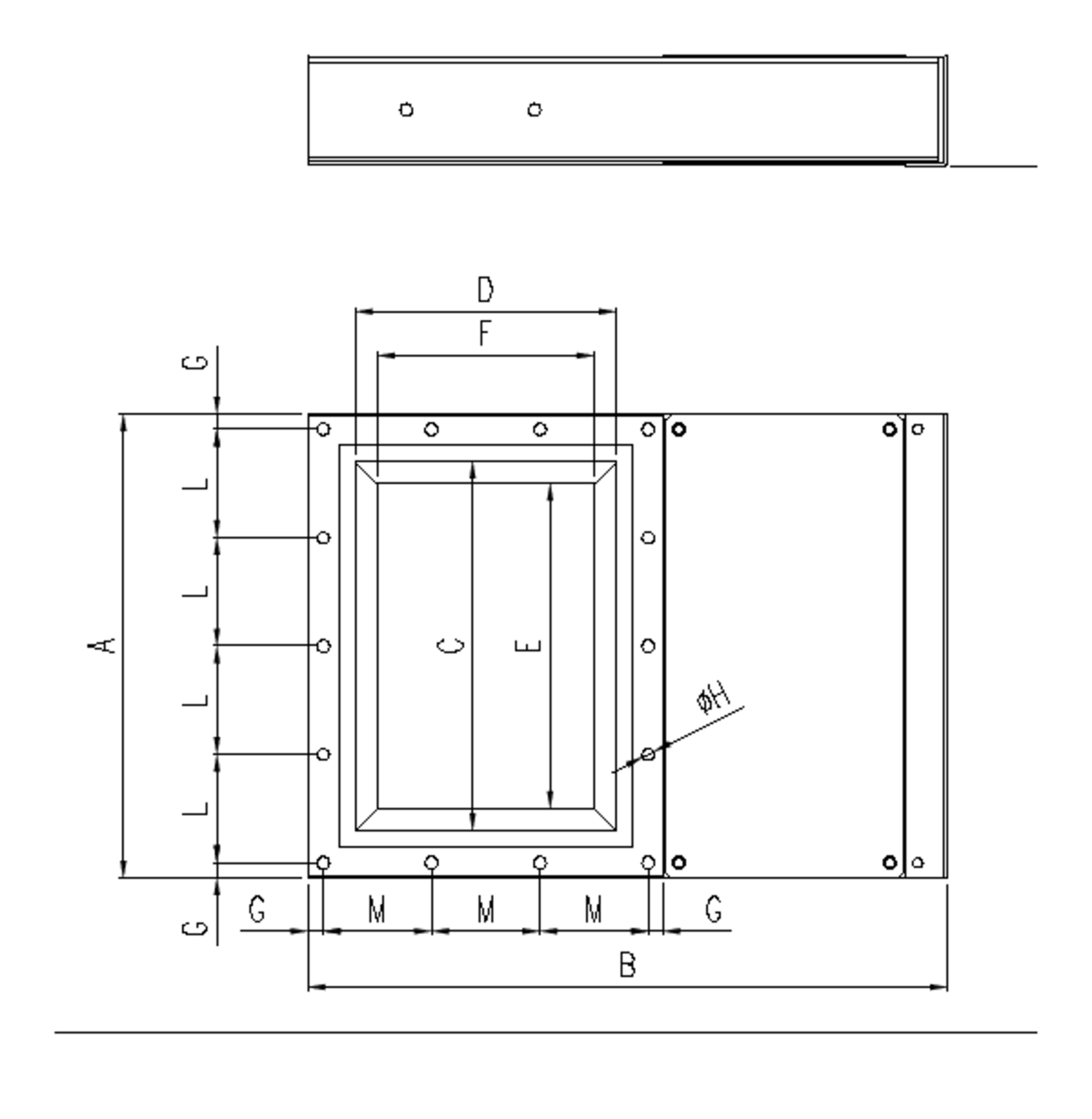

La brida perimetral con tornillería M10 y agujeros de Ø12.5 mm sigue el patrón estándar de conductos y tolvas industriales. El número reducido de componentes simplifica el mantenimiento: los sellos quedan accesibles sin extraer la válvula de la línea, y la cuchilla trabaja guiada en todo su recorrido para evitar el agarrotamiento con material fino.
