SKU: VAL0026V1FS150GBB
Válvula de mariposa brida-cuello de 6" (150 mm). Cuerpo de aluminio fundido, disco de hierro fundido antidesgaste y sello NBR. Cierre hermético al polvo hasta 0,2 bar para silos, tolvas y transporte neumático.
Cilindro neumático ISO 15552 de Ø100 mm para guillotina de bajo perfil de 14" (350 mm)
Cilindro neumático ISO 15552 de Ø80 mm para guillotina de bajo perfil de 8" (200 mm)
Volante manual con husillo para válvula de guillotina de 10" (250 mm)
Válvula de mariposa de doble brida de 10" (250 mm) con disco de hierro fundido
La válvula de mariposa brida-cuello de 6" (150 mm) está diseñada para interceptar materiales a granel pulverulentos y granulares que descargan por gravedad o circulan por sistemas de transporte neumático. Se atornilla directamente a una sola brida del proceso, normalmente la boca de salida de un silo o tolva, y el cuello del cuerpo recibe la tubería o el equipo siguiente.

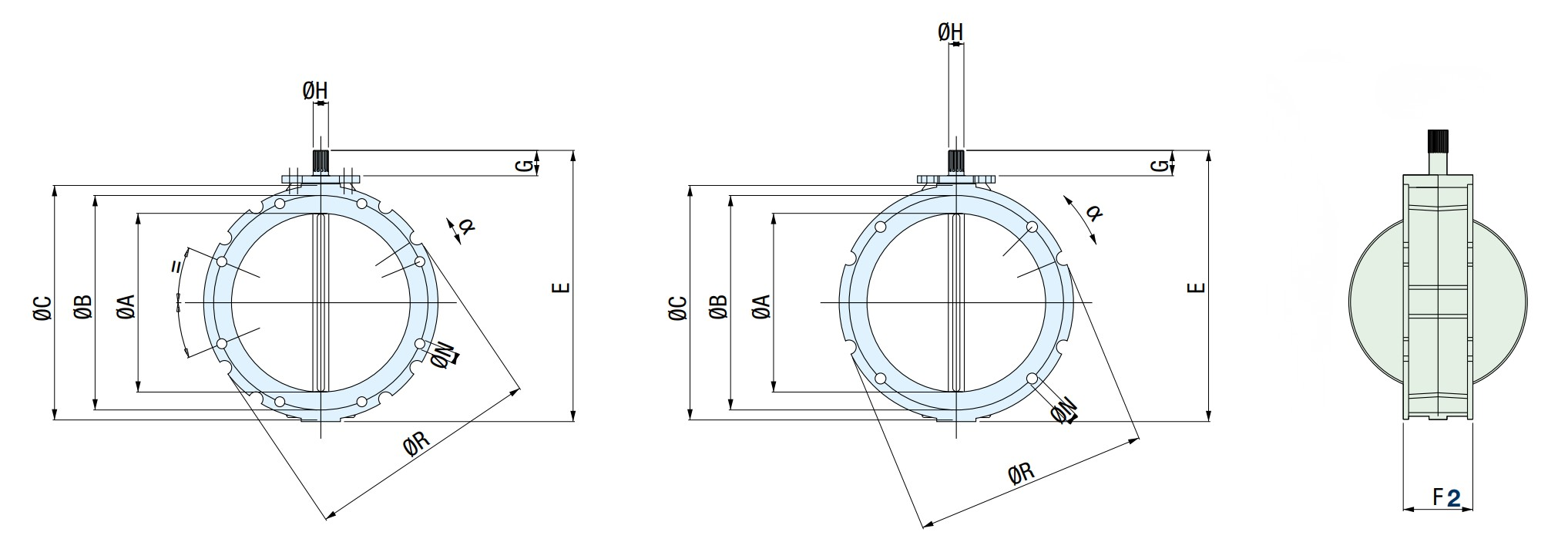

El cuerpo es de aluminio fundido a presión, ligero y robusto, con las perforaciones de brida estándar de 150 mm. El disco de cierre es de hierro fundido antidesgaste y el sello perimetral de NBR (nitrilo) blanco garantiza la hermeticidad al polvo, con estanqueidad hasta 0,2 bar de presión de proceso y temperatura de trabajo de -10 a +100 °C.
La válvula se acciona con un actuador externo que se pide aparte: palanca manual, actuador neumático de doble efecto o motorreductor eléctrico, según el proceso. El eje estriado 22 x 19 (DIN 5482) es común a toda la gama, así que un mismo actuador sirve para los tamaños de 100 a 300 mm.
Aplicaciones típicas: salidas de silos y tolvas, descarga de contenedores y big bags, líneas de transporte neumático, sistemas de dosificación y plantas de manejo de materiales pulverulentos.
Ventajas clave:
Cilindro neumático de doble efecto según ISO 15552, Ø100 mm, con la carrera de la guillotina de bajo perfil en aluminio de 14" (350 mm). Se monta con su kit de conexión y se manda con electroválvula 5/2 y dos finales de carrera (se piden aparte).
Cilindro neumático de doble efecto según ISO 15552, Ø80 mm, con la carrera de la guillotina de bajo perfil en aluminio de 8" (200 mm). Se monta con su kit de conexión y se manda con electroválvula 5/2 y dos finales de carrera (se piden aparte).
Accionamiento manual con volante y husillo roscado para la válvula de guillotina cuadrada de 10" (250 mm). Abre y cierra sin aire ni electricidad; incluye los herrajes de montaje. 3 kg.
Válvula de mariposa de doble brida de 10" (250 mm). Cuerpo de aluminio fundido, disco de hierro fundido antidesgaste y sello NBR. Cierre hermético al polvo hasta 0,2 bar para silos, tolvas y transporte neumático.
