SKU: VAL0026V2FS100AI
Válvula de mariposa de doble brida de 4" (100 mm). Cuerpo de aluminio fundido, disco de acero inoxidable AISI 304 grado alimentario y sello integral certificado FDA. Cierre hermético al polvo hasta 0,2 bar para silos, tolvas y transporte neumático; versión para la industria alimentaria.
Válvula de guillotina de bajo perfil en aluminio de 16" (400 mm) con lámina de acero inoxidable AISI 304
Válvula de manguito neumática de 5" (125 mm) para transporte neumático y carga de silos
Cilindro neumático ISO 15552 de Ø80 mm para guillotina de bajo perfil de 10" (250 mm)
Válvula de mariposa de doble brida de 8" (200 mm) grado alimentario con disco inox y sello FDA
La válvula de mariposa de doble brida de 4" (100 mm) está diseñada para interceptar materiales a granel pulverulentos y granulares que descargan por gravedad o circulan por sistemas de transporte neumático. Se intercala entre dos bridas estándar del proceso, lo que permite desmontarla y sustituirla en línea sin tocar el resto de la instalación.

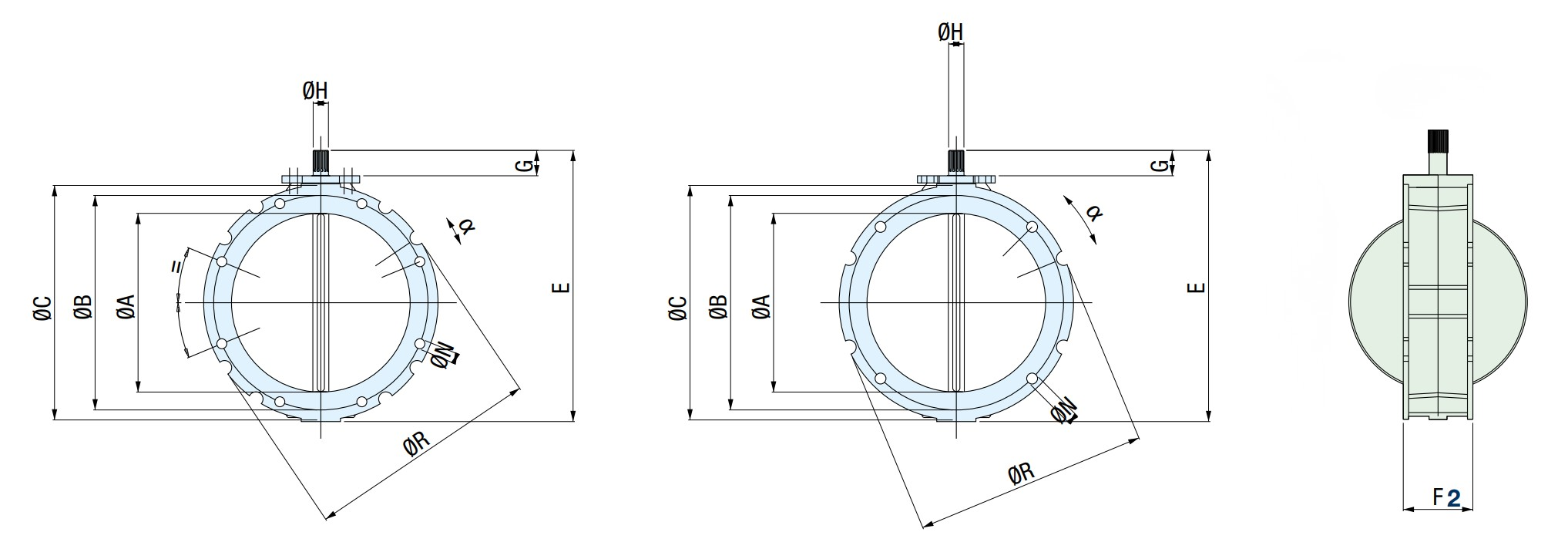

El cuerpo es de aluminio fundido a presión, ligero y robusto, con las perforaciones de brida estándar de 100 mm. El disco de cierre es de acero inoxidable AISI 304 grado alimentario y el sello perimetral de BUNA integral con certificación FDA garantiza la hermeticidad al polvo, con estanqueidad hasta 0,2 bar de presión de proceso y temperatura de trabajo de -10 a +100 °C.
La válvula se acciona con un actuador externo que se pide aparte: palanca manual, actuador neumático de doble efecto o motorreductor eléctrico, según el proceso. El eje estriado 22 x 19 (DIN 5482) es común a toda la gama, así que un mismo actuador sirve para los tamaños de 100 a 300 mm.
Aplicaciones típicas: salidas de silos y tolvas, descarga de contenedores y big bags, líneas de transporte neumático, sistemas de dosificación y plantas de manejo de materiales pulverulentos en la industria alimentaria.
