Vista general del producto
SKU: VLR0006WRV10VUCL000
Válvula rotativa esclusa 250x250 mm con variador mecánico 4-22 rpm para material granular. Caudal 3-14 m³/h. Motor 1 HP. Sellos de aire y sensor de rotación.
Válvula rotativa con variador mecánico integrado 4-22 rpm optimizada para dosificar material granular con alimentación desde tornillo sin fin u otros mecanismos sin formación de columna natural. Cuerpo y rotor en fundición de acero, rotor de 308 mm y 8 álabes rectos, brida 250x250 mm, capacidad 10.9 litros por revolución y caudal modulable de 3 a 14 m³/h.
A diferencia de las versiones premium en inox, esta configuración en fundición de acero está dimensionada específicamente para gránulos secos no corrosivos: pellets de polímero, escamas, aditivos minerales, PVC, PET y formulaciones premezcladas. El rotor con alveolos rectos mantiene la dosis por vuelta estable aún con gránulos desiguales y la velocidad modulable permite ajustar la entrega a cambios de receta.
El caudal máximo limitado a 14 m³/h (vs 20 m³/h de las versiones a 24 rpm) es intencional: a 22 rpm la dosis de gránulos mantiene llenado uniforme sin saltos ni bloqueos en boca. Con llenado típico del 80% el caudal efectivo va de 2.5 a 11 m³/h, suficiente para la mayoría de líneas de extrusión, ensacadoras de pellets y alimentación a mezcladoras en procesos continuos a -20/+60 °C.
Incluye sellos con soplado de aire a 0.2-0.4 bar y sensor de rotación electromagnético M18 IP67. Motorreductor de 1 HP a 460 V 60 Hz con transmisión por tornillo sin fin. Opción más económica que las versiones en inox 304 o 316 cuando el material no requiere resistencia química ni higiene alimentaria.

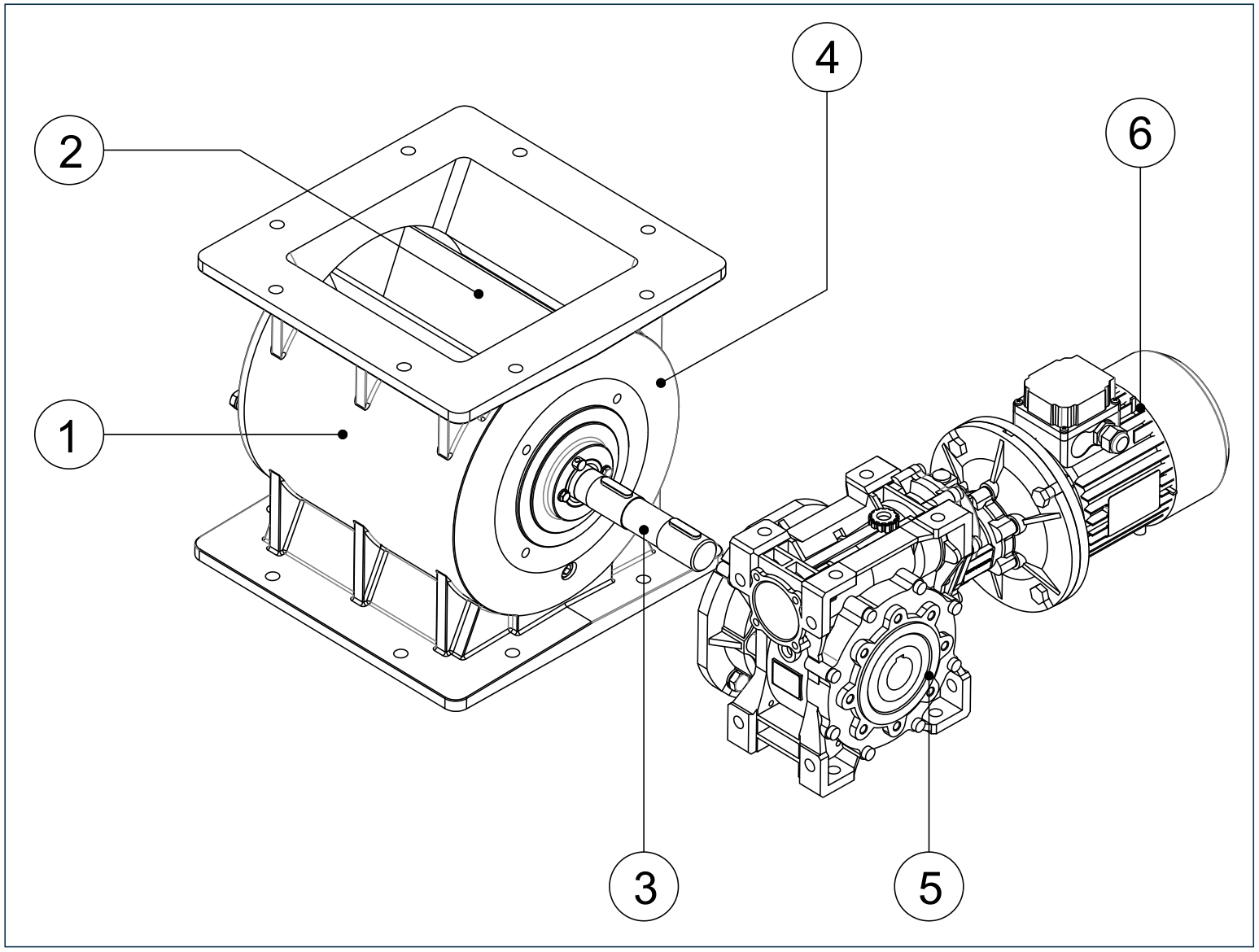

| 1 | Cuerpo válvula |
| 2 | Rotor |
| 3 | Árbol |
| 4 | Cubierta |
| 5 | Reductor |
| 6 | Motor |
| RPM | Variador mecánico de RPM. De 4 a 22 rpm |
| Motor | 1 HP 460V 60 Hz |
| Rotor | Fundición de acero |
| Cuerpo | Fundición de acero |
| Acabado | RAL 7001 |
| Alveolos | Rectos |
| Capacidad | 10.9 l por RPM |
| Boca de entrada | 250 x 250 mm |
| Sellos soplados | incluidos |
| Capacidad máxima | hasta 14 m³/h |
| Diámetro del rotor | 308 mm |
| Número de alveolos | 8 |
| Sensor de rotación | incluido |
| Temperatura de trabajo | -20ºC a 60ºC |

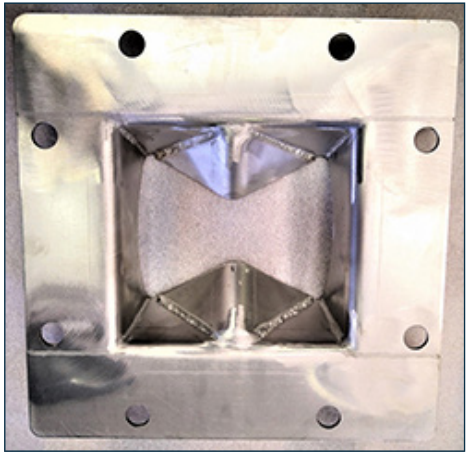

Indicado para materiales granulares y escamas premezcladas (válvulas rotativas alimentadas por un alimentador de tornillo u otros dispositivos que no implican la formación de una columna de material). Su forma particular ayuda a mantener limpias las palas del rotor. Fabricado en acero inoxidable 304 con punta de goma.

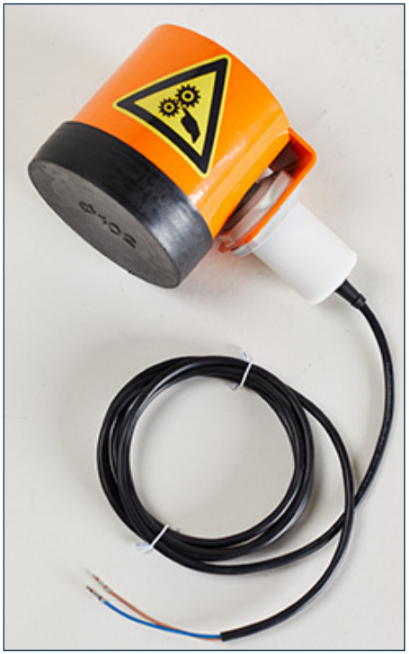

Sensor electromagnético para el monitoreo de la rotación de la válvula rotativa.

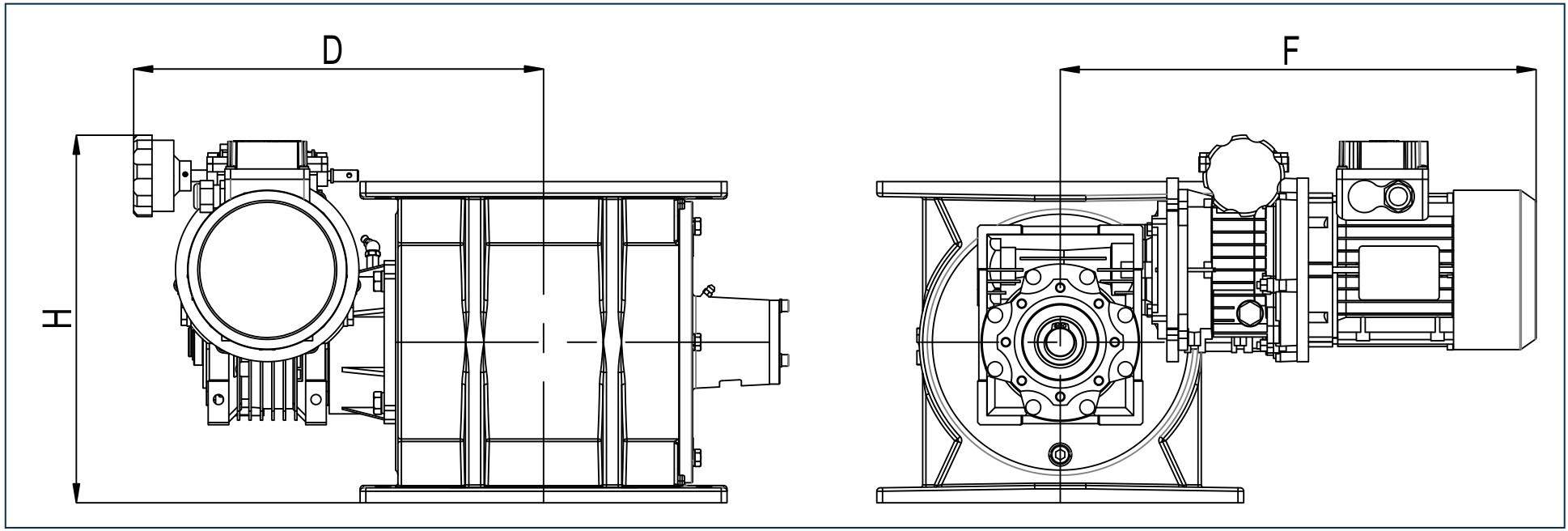

| D | 410 mm |
| F | 520 mm |
| H | 430 mm |

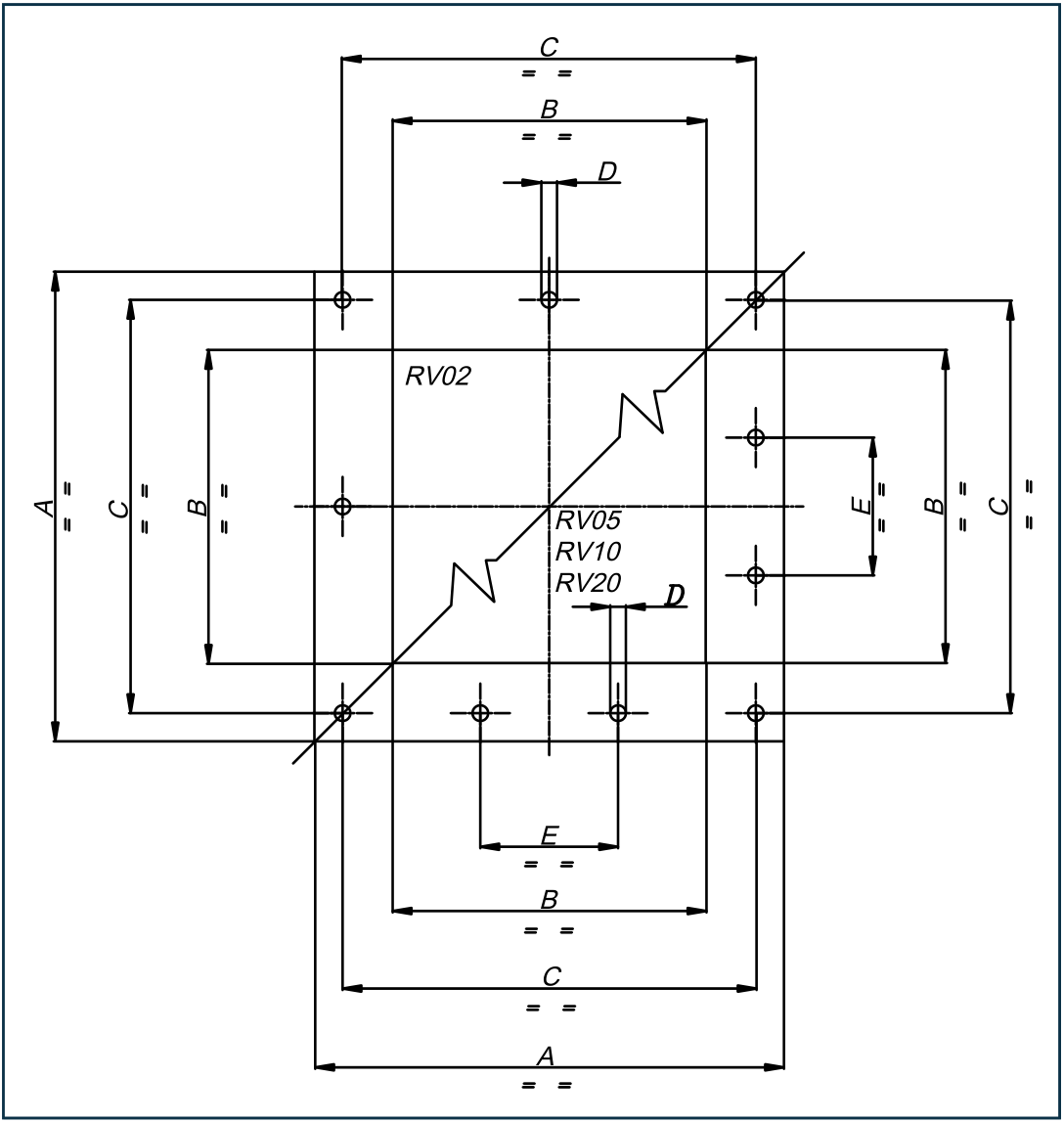

| A | 375 mm |
| B | 250 mm |
| C | 330 mm |
| D | 12.5 mm |
El rango 4-22 rpm está optimizado para gránulos: a velocidades superiores los pellets no llenan uniformemente los alveolos y provocan pulsaciones o huecos. Dentro del rango nominal la dosis por vuelta es consistente y el llenado se mantiene sobre 80%.
Pellets de polímero (PVC, PET, poliolefinas), escamas premezcladas, fertilizantes granulados, aditivos minerales, formulaciones secas y pellets de carbón activado. Todos materiales secos no corrosivos en grano de 2-8 mm.
Mediante el variador mecánico integrado en la caja reductora, girando un volante manual. El rango útil es 4-22 rpm (3-14 m³/h). La respuesta es inmediata y no requiere detener el motor.
Sí. Sellos con soplado de aire a 0.2-0.4 bar (entrada Ø 8 mm) y sensor de rotación electromagnético M18 IP67 con salida normalmente abierta. Trazabilidad completa del giro para PLC.
La versión en inox 304 (VLR0006WRV10VU20BB0) tiene el mismo tren mecánico pero en acero inoxidable, con rango 4-24 rpm y caudal hasta 20 m³/h. Elegir fundición para gránulos secos no corrosivos y ahorro en costo; elegir inox para higiene o ambientes agresivos.
El variador mecánico se ajusta manualmente. Para automatización se puede complementar con un VFD sobre el motor eléctrico, manteniendo el variador en posición intermedia y modulando por frecuencia.
