Norma de ensayo · ASTM D4429
CBR de suelos en sitio (in situ)
Determina la relación de soporte de California directamente sobre el terreno, aplicando la carga con un gato que reacciona contra un vehículo y midiendo la penetración de un pistón de 50 mm. Se mide a la humedad del día, no saturado. Su título oficial es «Standard Test Method for CBR (California Bearing Ratio) of Soils in Place».
El ensayo ASTM D4429 determina el valor relativo de soporte (CBR) directamente sobre el terreno, sin labrar ni compactar probetas en laboratorio. Se usa cuando interesa el CBR del material tal como está, con su humedad y su densidad reales de campo: evaluación de caminos existentes, verificación de capas ya tendidas y diagnóstico de fallas de pavimento.
- Organismo
- ASTM International
- Edición
- 2009
- Tipo de ensayo
- ENSAYO DE BASES Y SUELOS
¿En qué consiste el ensayo ASTM D4429?
- Se prepara la superficie del sitio, se enrasa y se coloca la sobrecarga anular que simula el confinamiento de las capas superiores.
- Se monta el gato mecánico y se toma reacción contra un vehículo lastrado o una estructura de anclaje.
- Se hinca un pistón de 50 mm (1.95 pulg) de diámetro a velocidad controlada, registrando carga y penetración.
- El CBR se obtiene comparando las cargas a 2.54 y 5.08 mm de penetración contra las de un material patrón de referencia, y se reporta el mayor de los dos cocientes.
Una advertencia que la norma hace explícita: el resultado vale para la humedad del día del ensayo. Si el material puede saturarse en servicio, el CBR en sitio puede ser bastante más alto que el de diseño, y para eso está el CBR de laboratorio con saturación previa (ASTM D1883, AASHTO T193 o la mexicana M·MMP·1·11).
Normas equivalentes y relacionadas con ASTM D4429
Qué pedir cuando el proyecto cita un organismo y el equipo viene certificado por otro.
Se complementa con
- ASTM D1883 — CBR de suelos compactados en laboratorio
El CBR en sitio de la D4429 se mide a la humedad del día; el de laboratorio de la D1883 se mide saturado, que es la condición de diseño.
Equipos SISTEQ que cumplen ASTM D4429
1 equipo disponible para realizar este ensayo conforme a la norma.
| Equipo | SKU | Precio |
|---|---|---|

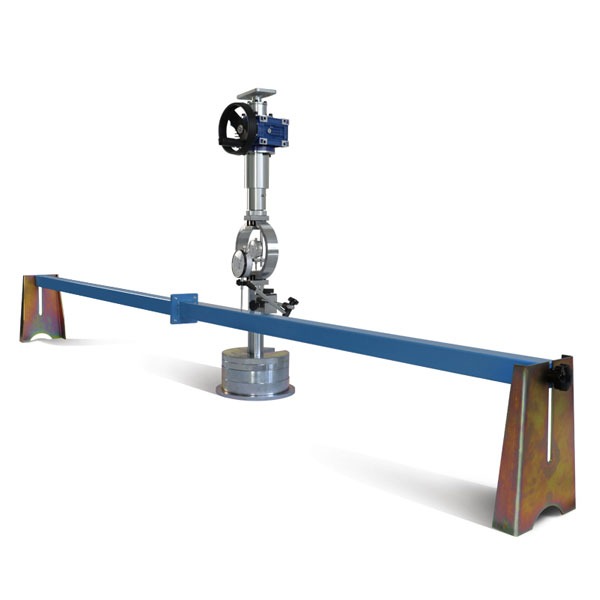

| Equipo de CBR In Situ con Gato Mecánico de 60 kN | BSS0088LCB2 | $110,637 |
