Norma de ensayo · ASTM D1883

CBR de suelos compactados en laboratorio

Método estándar para CBR de suelos compactados en laboratorio

La norma ASTM D1883 determina la Relación de Soporte de California (CBR) de especímenes de suelo compactados en laboratorio. El principio del ensayo penetra un pistón normalizado en la muestra confinada en molde y compara la carga necesaria frente a la de un material patrón, expresando el resultado como porcentaje (CBR).

Organismo
ASTM International
Edición
2021
Ver norma en la fuente oficial

¿En qué consiste el ensayo ASTM D1883?

  • Previsto principalmente para materiales con tamaño máximo de partícula menor a ¾ in (19 mm).
  • Evalúa la resistencia potencial de subrasante, subbase y base.
  • Es parte integral de varios métodos de diseño de pavimentos flexibles.

Las condiciones de compactación, saturación y penetración están definidas en el texto oficial de la norma ASTM D1883.

Normas equivalentes y relacionadas con ASTM D1883

Qué pedir cuando el proyecto cita un organismo y el equipo viene certificado por otro.

Equivalente en otros organismos

  • AASHTO T193 — CBR (Valor Relativo de Soporte de California) Mismo CBR de laboratorio sobre probeta compactada y saturada. Lo que cambia entre normas es la energía de compactación exigida y el tiempo de saturación, y las dos cosas mueven el resultado: un CBR no se compara sin decir con qué norma y con cuántos golpes se hizo.
  • NMX-C-416-ONNCCE — Ensayo de Valor Relativo de Soporte (VRS/CBR) de suelos compactados El valor relativo de soporte mexicano es el método del capítulo 10 de la NMX-C-416-ONNCCE; la ASTM lo publica como norma independiente. Lo que cambia entre normas es la energía de compactación exigida y el tiempo de saturación, y las dos cosas mueven el resultado: un VRS no se compara sin decir con qué norma y con cuántos golpes se obtuvo.
  • M·MMP·1·11 — Prueba de CBR y expansión (Valor Soporte de California) Mismo CBR de laboratorio sobre probeta compactada y saturada. Lo que cambia entre normas es la energía de compactación exigida y el tiempo de saturación, y las dos cosas mueven el resultado: un CBR no se compara sin decir con qué norma y con cuántos golpes se hizo.

Se complementa con

  • ASTM D1557 — Proctor modificado (compactación de suelos en laboratorio) La probeta de CBR se compacta con la energía del Proctor modificado; la norma de compactación es la D1557.
  • ASTM D4429 — CBR de suelos en sitio (in situ) El CBR en sitio de la D4429 se mide a la humedad del día; el de laboratorio de la D1883 se mide saturado, que es la condición de diseño.

Equipos SISTEQ que cumplen ASTM D1883

17 equipos disponibles para realizar este ensayo conforme a la norma.

Equipo SKU Precio
Anillo de Corte para Molde CBR BSS000434T0098 $990
Base Ciega para Molde CBR BSS000734T0097A $1,190
Coladera para Molde CBR BSS000534T00903 $1,090
Disco Espaciador con Mango para CBR BSS000834T0091 $2,083
Extractor Hidráulico Universal de Muestras BSS0026T0080 $14,128
Kit Completo de Accesorios CBR BSS0046KITCBR $14,400
Máquina CBR Automática BSS0012CTM02 $113,316
Molde CBR con Base Perforada 152.4 mm BSS000334T0090A $3,833
Pisón CBR de Compactación Manual BSS001233T0096 $2,000
Placa de Carga Anular CBR 2.27 kg BSS001034T0095 $1,083

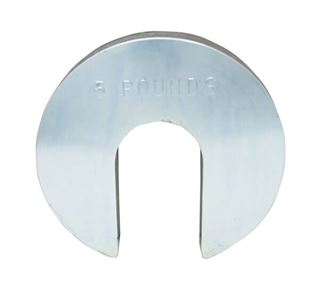

Placa de Carga Anular CBR 4.54 kg BSS0093PCA454 $2,083
Placa de Carga Perforada CBR con Vástago Ajustable BSS000934T0092 $1,290
Prensa Universal Automática 50 kN para CBR, Marshall y Ensayo de Suelos BSS006134V1184 $373,714
Regla Enrasadora Nacional 3 × 300 × 30 mm BSS0052REGLA $287
Reloj Comparador de Carátula 10 mm × 0.01 mm BSS0047D1255 $1,490
Reloj Comparador de Carátula 50 mm × 0.01 mm LAB0022H4465 $20,949
Tripié para Medición de Expansión CBR BSS000634T0093 $917
