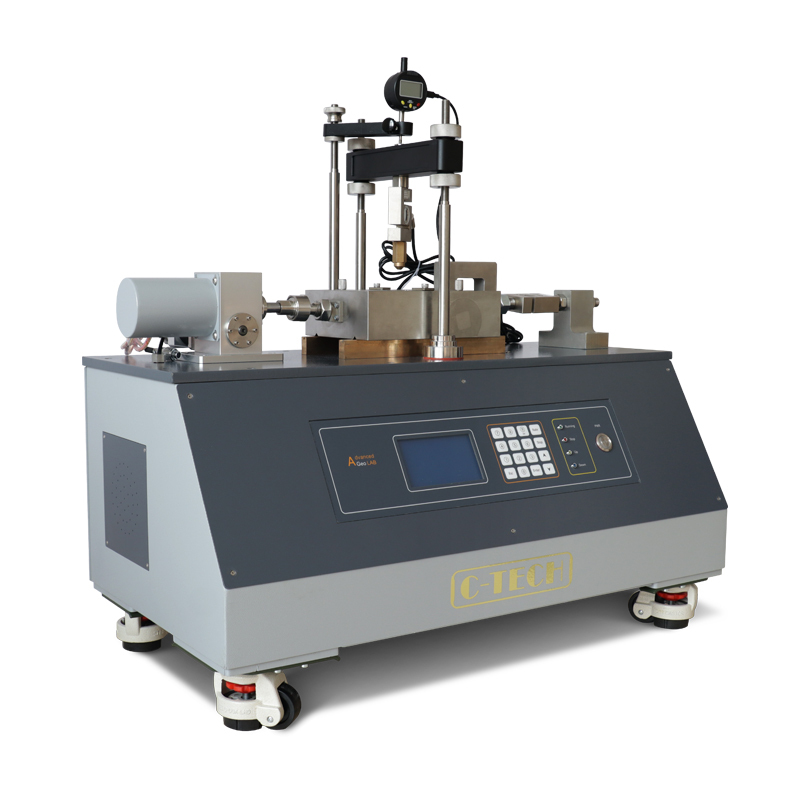

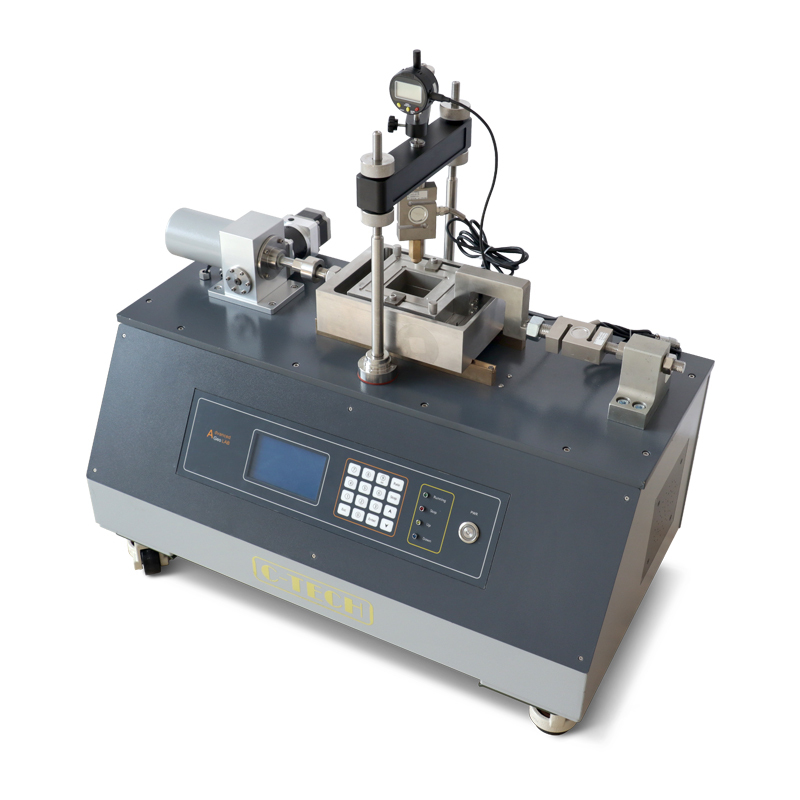

Vista general del equipo
SKU: BSS0009DDS5F
Aparato de corte directo neumático para especímenes cuadrados de 50 a 60 mm. Motor paso a paso de alta resolución (1/10,000), fuerza horizontal y vertical de 5 kN, velocidad 0.00001-9.99999 mm/min. Kit completo con 9 accesorios.
Aparato de corte directo avanzado con control neumático en lazo cerrado para aplicación automática de presión axial, eliminando la carga manual de pesas muertas. Motor paso a paso de alta resolución (1/10,000) con reductor epicíclico.
Diseñado para ensayos sobre especímenes cuadrados de 50 a 60 mm de lado y 20 mm de altura, conforme a ASTM D3080, AASHTO T236, BS 1377-7 y EN ISO 17892-10. Fuerza máxima horizontal y vertical de 5 kN cada una. Velocidad de ensayo infinitamente variable de 0.00001 a 9.99999 mm/min (±1%). Recorrido máximo de 20 mm con hasta 9 ciclos de corte (ida y vuelta).
Sistema electrónico basado en unidad microprocesador "Automax" con pantalla gráfica monocromática 240×128 px, panel frontal de policarbonato anti-rayado y descarga de datos por puerto serial RS232. Incluye transductores: celda de carga bidireccional ±5 kN (compresión/tracción, ±0.15% F.S., sensibilidad 3 mV/V) y dos transductores de desplazamiento (12.7 mm y 25.4 mm; precisión ±0.003 mm, resolución 0.001 mm).

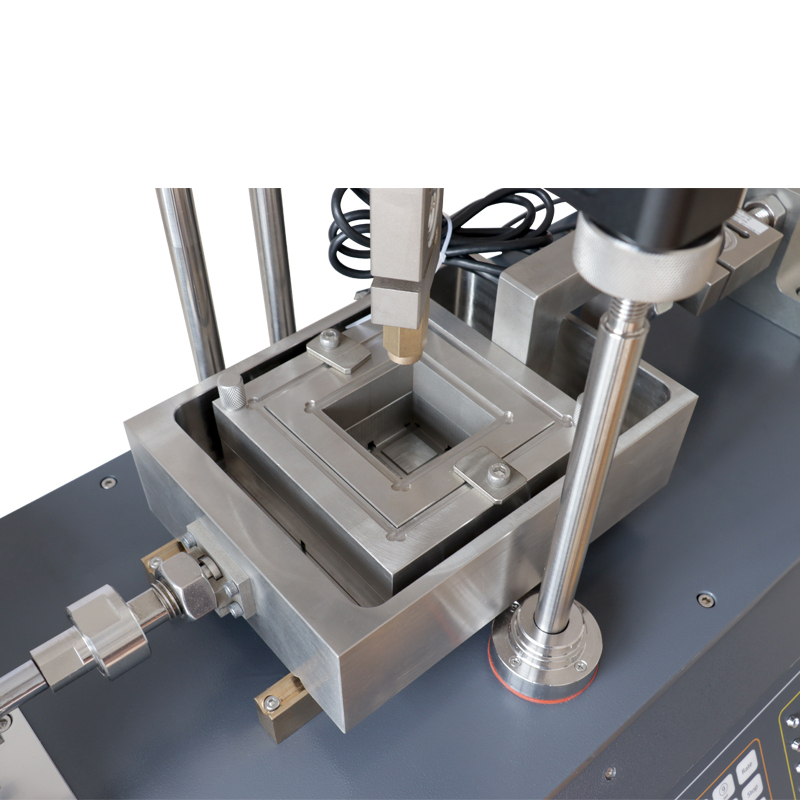

El carro porta-caja se fabrica en material tecnopolimérico de alta resistencia a corrosión, desgaste y químicos presentes en especímenes de suelo; ligero y de fácil limpieza. Módulos de software incluidos: adquisición, consolidación estándar, corte estándar y corte rápido (corte repetido y post-procesamiento opcionales).
Presión máxima de aire: 10 bar (operación a 9 bar). Fuerza axial aplicada de forma instantánea o por rampa lineal en intervalo prefijado.

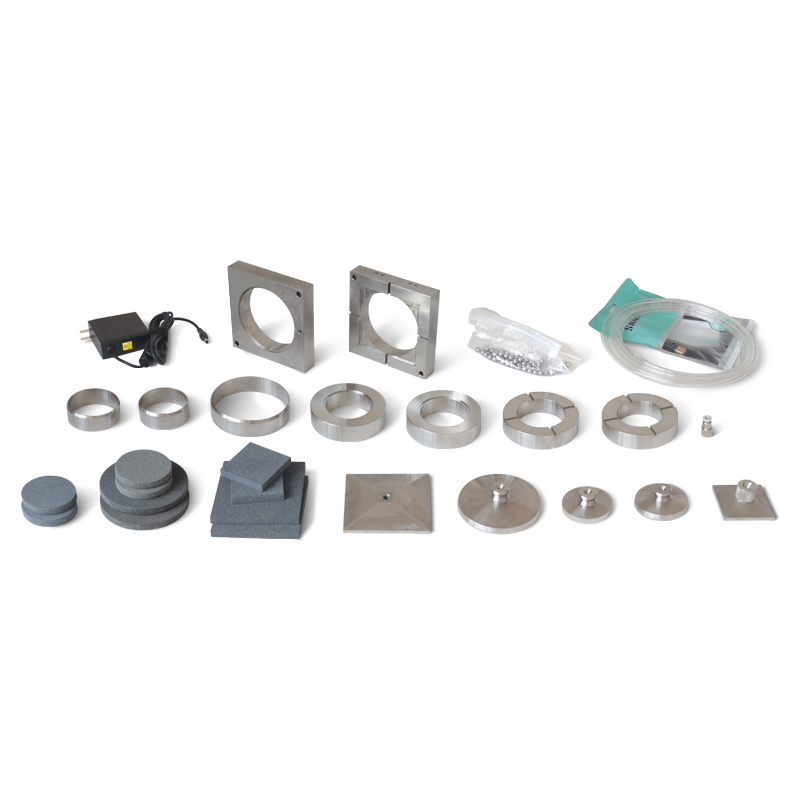

El equipo se entrega como kit completo listo para ensayo con los siguientes accesorios para caja de corte cuadrada de 60 mm: caja de corte cuadrada con contenedor exterior, cortador cuadrado para preparación de la muestra, dos pares de mordazas perforadas (una con ranuras para drenaje y otra sólida), dos piedras porosas cuadradas, paquete de 100 papeles filtro cuadrados, compactador (tamper), dos pasadores guía y cabezal de carga cuadrado.
