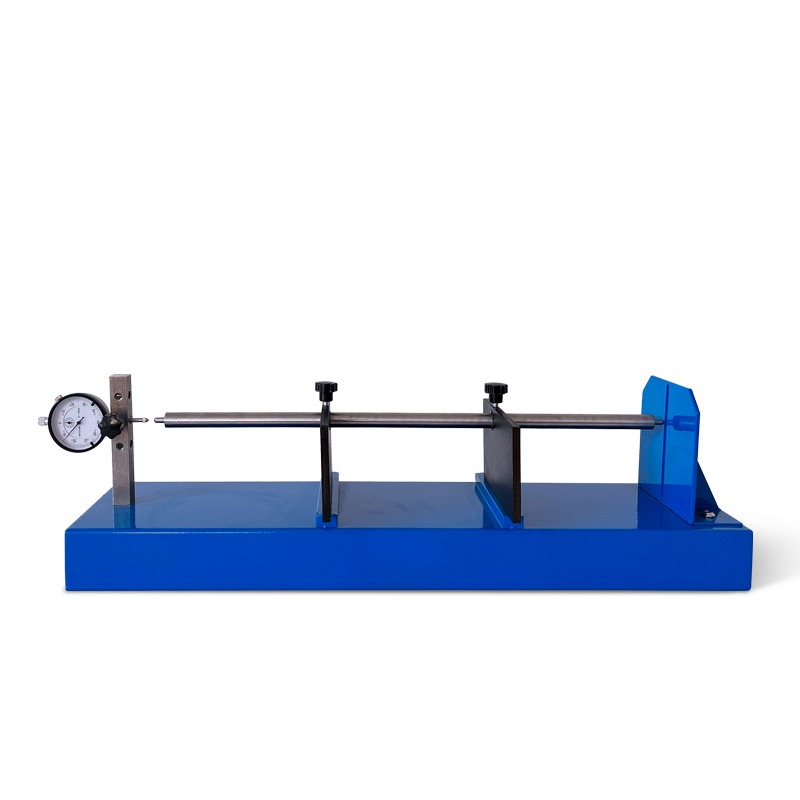

Aparato de Retracción y Expansión para Concreto

El aparato de retracción y expansión es un comparador de longitud para laboratorios de concreto y mortero. Mide los cambios dimensionales axiales que sufre un espécimen prismático durante su endurecimiento y curado, parámetro crítico para diseñar concretos compensadores de retracción y para evaluar la estabilidad volumétrica de morteros estructurales.

La medición se realiza con un micrómetro de carátula de 0 a 10 mm, resolución de ±0.001 mm y rango de medición sobre el espécimen de 350 a 360 mm. El aparato incluye una barra patrón de 355 mm ±0.02 mm que permite el cero de referencia y la verificación periódica de la calibración antes de cada ronda de lecturas.

Está diseñado para especímenes prismáticos de 100 × 100 × 400 mm con pernos de medición embebidos en los extremos, formato exigido por las normas ASTM C157 (length change), ASTM C490 (apparatus) y ASTM C878 (restrained expansion of shrinkage-compensating concrete). El equivalente mexicano es la norma NMX-C-173-ONNCCE.

De estructura compacta y bajo peso (17 kg), permite operar varias unidades en paralelo en cámaras de curado húmedo o ambiente seco. Su construcción robusta con base esmaltada y soportes laterales fijos asegura la repetibilidad de las lecturas a lo largo de los 28 días de curado típicos de los ensayos de retracción.
