Colector de polvo modular con ventilador centrífugo 5,310 m³/h

El equipo está diseñado para aspirar polvo de madera, serrín, virutas no fibrosas, polvo de lijado, polvo de cemento, cal, yeso y partículas industriales secas. La temperatura máxima del aire de proceso es de 60 °C. Para polvos de lijado fino se recomienda sustituir las mangas estándar por la versión 400 g/m² o por mangas antiestáticas en zonas con riesgo ATEX.

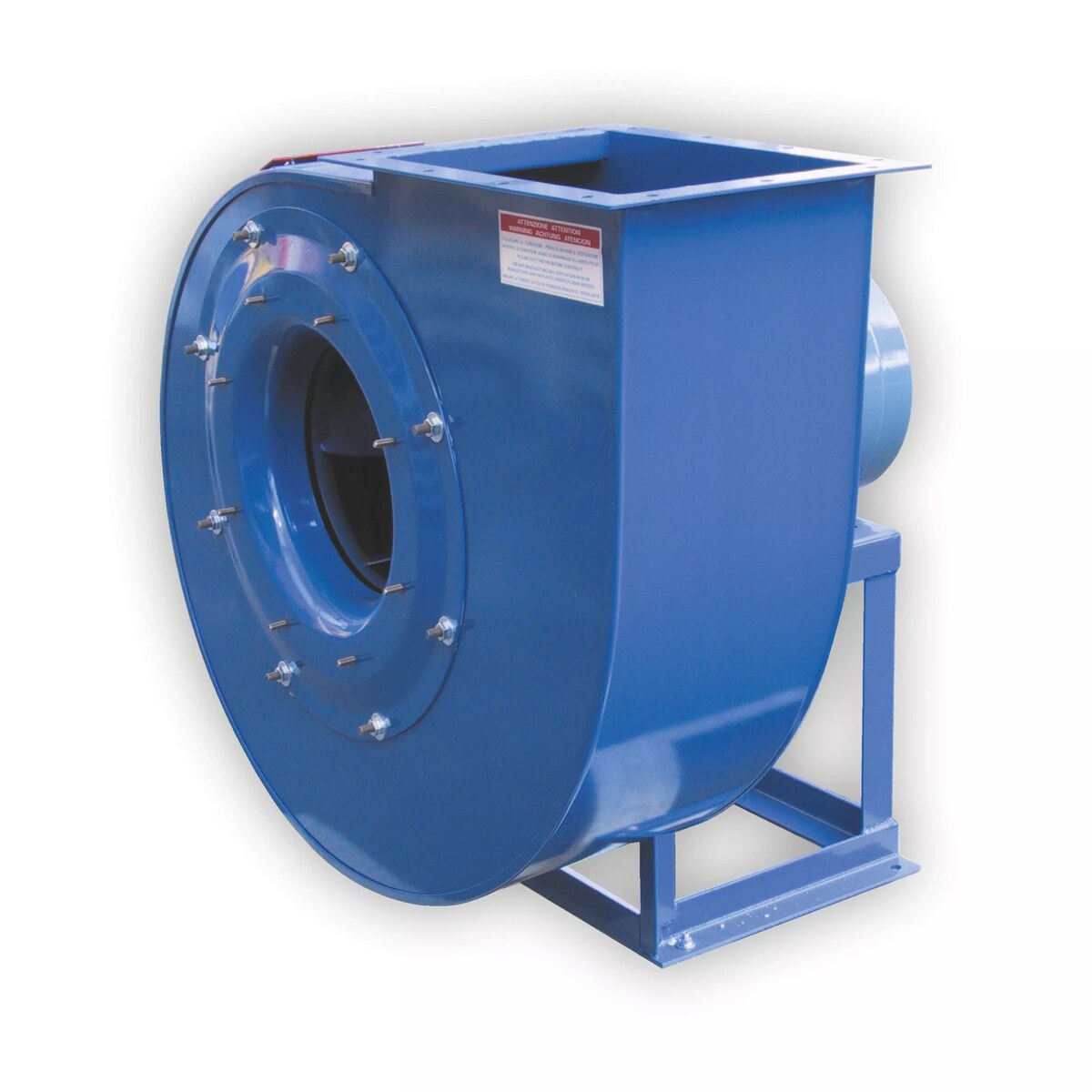

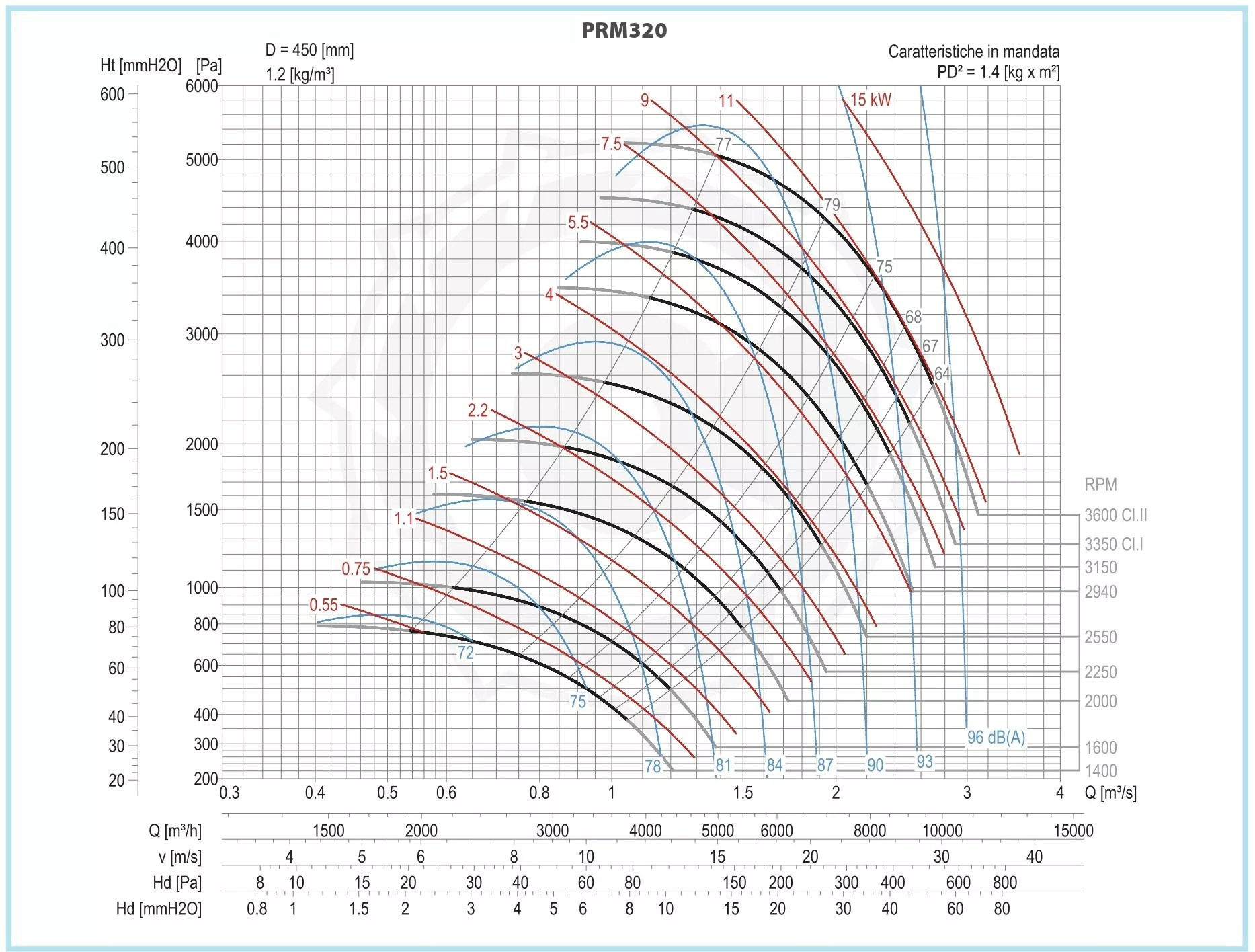

El ventilador alcanza un caudal máximo de 5,310 m³/h con presión total de 2,456 Pa. En operación con la red de ductería y la pérdida de carga del filtro, el punto de trabajo recomendado se sitúa entre 3,348 m³/h (lijado fino) y 4,464 m³/h (serrín). El flap de regulación de la boca de aspiración permite ajustar el caudal a los puntos de captación instalados.

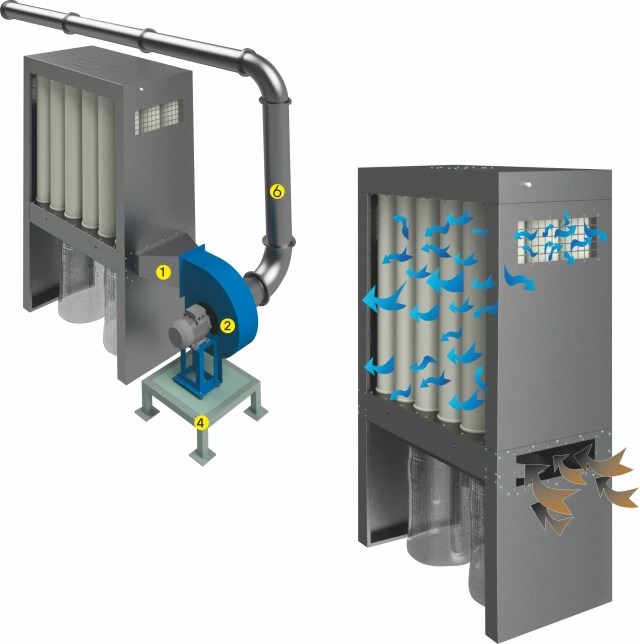

El equipo incorpora un motovibrador electromecánico que sacude las mangas de poliéster en ciclos programados desde el cuadro de arranque. Esta vibración desprende el polvo adherido a la superficie filtrante, que cae por gravedad a los dos sacos de recolección transparentes. La limpieza se realiza con el ventilador detenido, lo que garantiza la eficacia del desprendimiento sin perder rendimiento de filtración durante la operación.

Se incluyen 2 sacos transparentes de 500 mm de diámetro con capacidad combinada de 0.49 m³. La transparencia permite verificar visualmente el nivel de llenado sin abrir la unidad. La frecuencia de vaciado depende del proceso, pero típicamente se realiza al final de cada turno productivo o cuando el saco alcanza dos tercios de su capacidad.

El sistema se entrega con motor trifásico de 5.5 kW (7.5 HP) configurable para 220 V o 440 V a 60 Hz. El cuadro de arranque incluido coordina el funcionamiento del ventilador y el ciclo del motovibrador. La instalación debe contar con conexión a tierra adecuada y protección magnetotérmica conforme a la normativa eléctrica vigente.

La ductería de conexión a los puntos de captación no está incluida en el alcance estándar y se cotiza por separado en función del trazado y la cantidad de equipos a conectar. SISTEQ ofrece el diseño completo de la red de aspiración con cálculo de pérdidas de carga, así como tubería metálica, codos, derivaciones y campanas de captación bajo pedido.

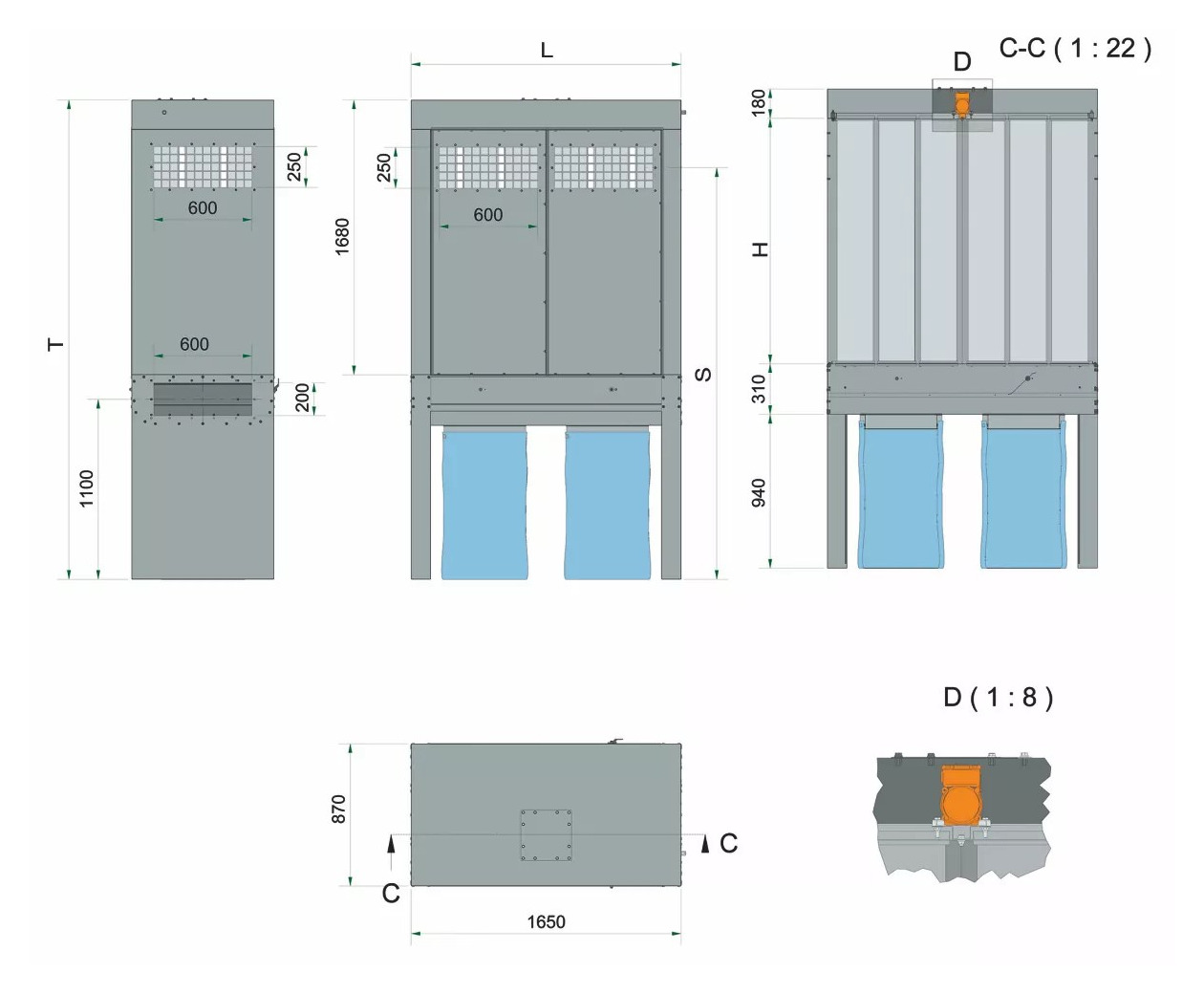

El conjunto requiere un espacio de 3,930 mm de profundidad por 1,650 mm de ancho, con altura total de 2,500 mm más el ventilador montado lateralmente. El peso neto del colector es de 175 kg y el del ventilador 115 kg. Es necesario prever un acceso frontal para la sustitución de mangas y vaciado de sacos.

La versión estándar no está certificada para atmósferas ATEX. Para procesos con polvo combustible (madera fina, aluminio, ciertos polímeros) se ofrece bajo pedido la versión con mangas filtrantes antiestáticas y se recomienda evaluar la integración de un sistema de descarga de presión y detección de chispas. Consulte con nuestro equipo técnico la configuración específica para su aplicación.
