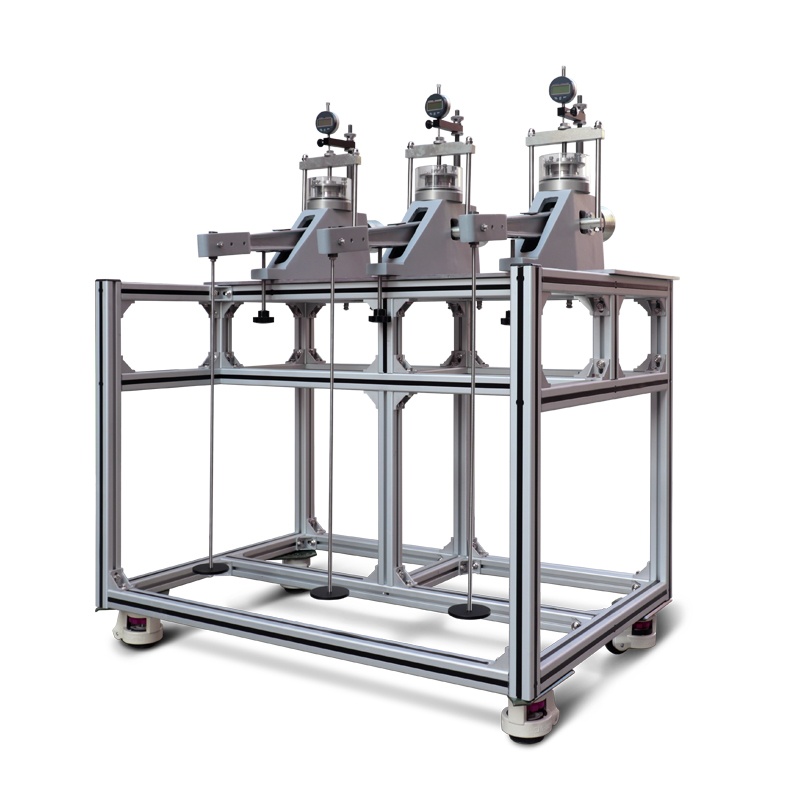

Consolidómetro Frontal Triple Digital

Cada una de las 3 posiciones soporta una presión máxima de 8.8 MPa sobre la muestra de Ø50 mm. Eso cubre el rango habitual de ensayos de consolidación y de hinchamiento sobre arcillas y limos según ASTM D2435.

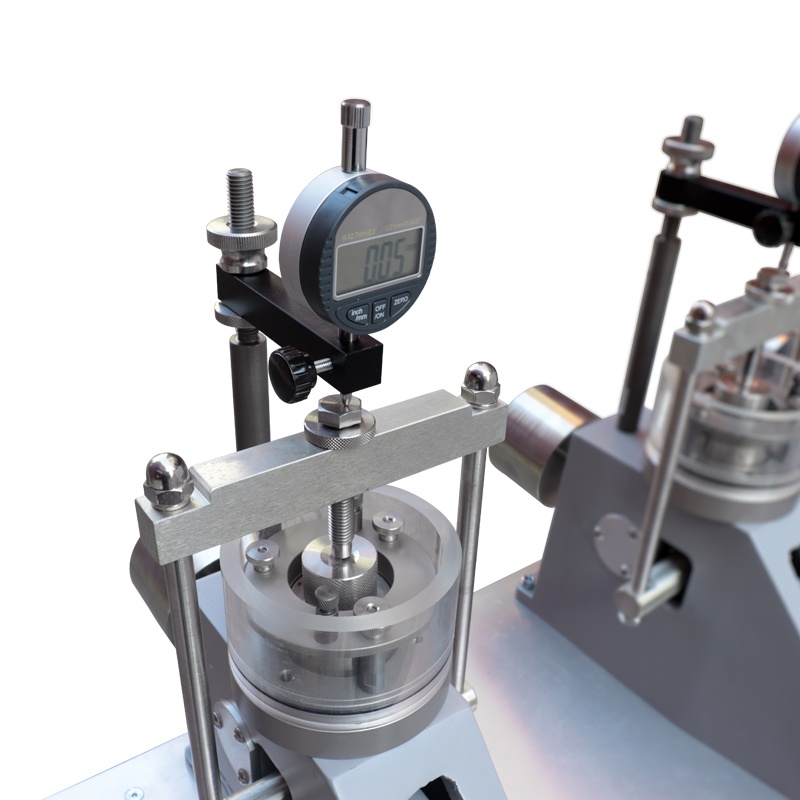

Cada posición cuenta con un micrómetro digital independiente de 12.7 mm de recorrido y resolución de 0.001 mm, con pantalla LCD integrada. La pila de botón dura entre 1 y 3 años en uso normal.

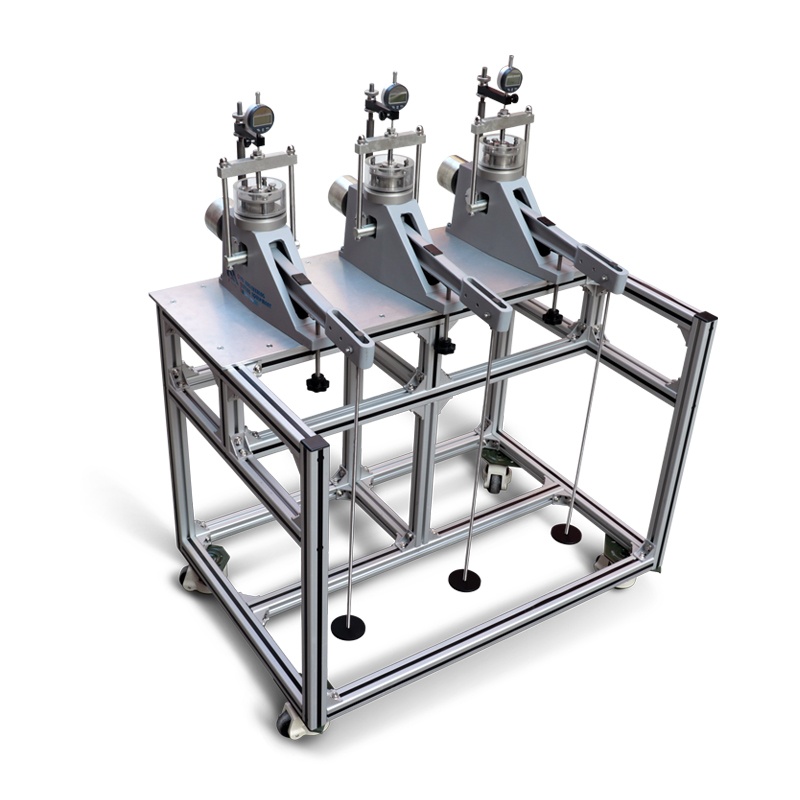

Las tres posiciones funcionan de forma totalmente independiente: cada una tiene su bastidor de palanca, su set de pesas y su micrómetro. Esto triplica la capacidad diaria del laboratorio sin ocupar más espacio que un consolidómetro convencional.

Cada bastidor permite seleccionar mecánicamente la relación 9:1, 10:1 u 11:1 según la carga objetivo y el set de pesas disponible. La selección se hace por posición, de modo que las 3 estaciones pueden trabajar con relaciones distintas si se requiere.

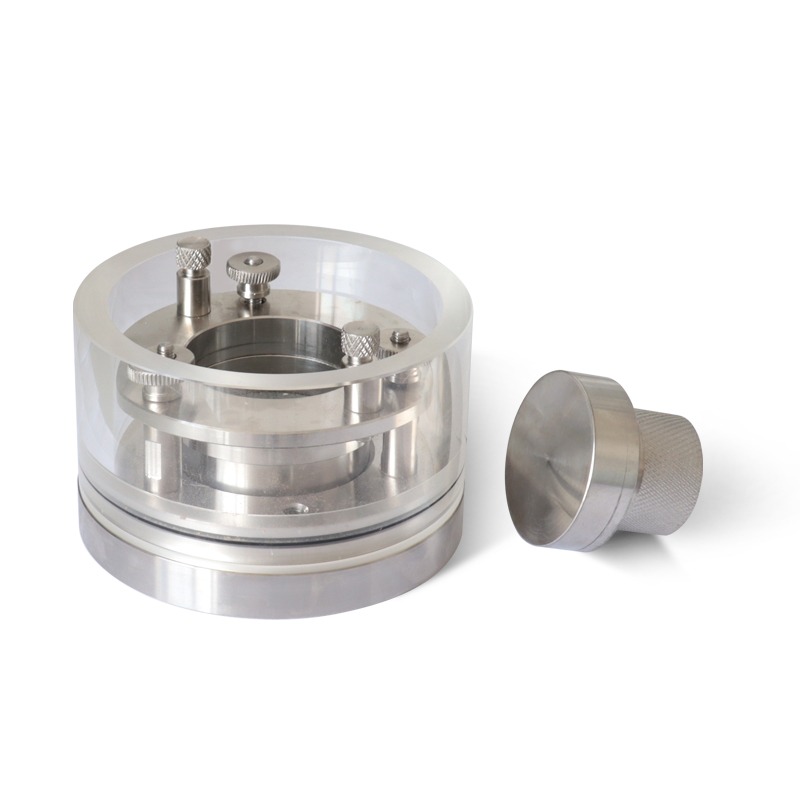

Cada una de las 3 celdas Ø50 mm es completa: tapa superior, tapa inferior, piedras porosas, anillo cortador y disco de calibración, todo en bronce estañado para resistir la corrosión durante ensayos prolongados sumergidos en agua.

El equipo está diseñado para los métodos de ensayo de ASTM D2435 (consolidación unidimensional), ASTM D3877 y ASTM D4546 (hinchamiento), BS 1377-5 y AASHTO T216. La presión máxima de 8.8 MPa y el incremento controlado por pesas calibradas permiten reproducir los protocolos de carga incremental que estas normas exigen.

El banco mide aproximadamente 1.14 m de largo y se monta sobre una mesa firme. No requiere alimentación eléctrica ni aire comprimido: la lectura es por micrómetro digital con pila y la carga es mecánica por palanca, lo que lo hace operable en laboratorios sin instalaciones especiales.
