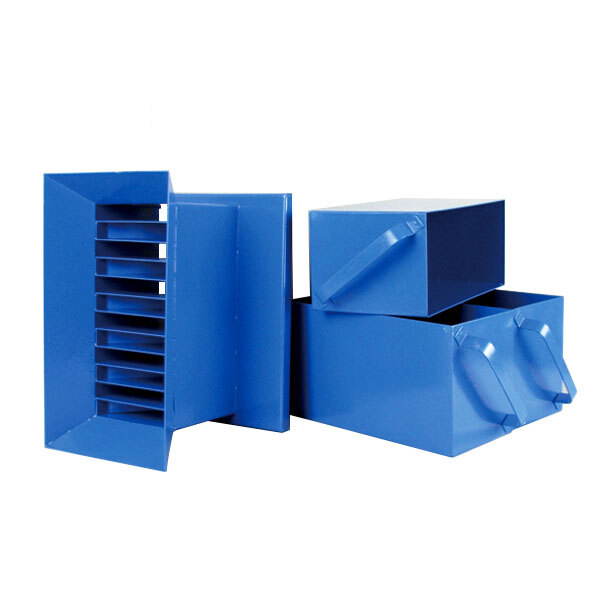

Cuarteador de Gran Capacidad para Agregados

Los canales tienen apertura de 25 mm, por lo que admite áridos de hasta 50 mm de tamaño máximo nominal. Para muestras con partículas mayores se recomienda reducción preliminar manual.

Tomar una porción a mano introduce sesgo: las partículas finas tienden a segregarse al fondo y las gruesas a la superficie. El cuarteador mecánico divide la muestra de forma aleatoria y representativa, garantizando que la submuestras mantiene la misma distribución granulométrica que la muestra original. Esto es un requisito normativo para todos los ensayos de agregados.

Incluye 2 bandejas desmontables, una por cada lado del cuarteador. Después de cada pasada, la muestra se divide en dos porciones iguales que caen en las bandejas.

El cuarteador mecánico (rifle splitter) es más preciso y repetible que el cono y cuarteo manual. El método manual está permitido por las normas solo cuando no se dispone de cuarteador. Para laboratorios acreditados y ensayos contractuales, el cuarteador mecánico es el método preferido según ASTM C702.

No. Es un equipo totalmente manual, sin partes móviles eléctricas. Solo se necesita inclinar la muestra sobre los canales y el propio diseño de canales alternos realiza la división.

Cada pasada por el cuarteador divide la muestra en dos mitades. Se descarta una mitad y se vuelve a pasar la otra. Para reducir una muestra a la cuarta parte se necesitan 2 pasadas, a la octava parte 3 pasadas, y así sucesivamente. El número de pasadas depende del peso inicial de la muestra y el peso requerido por el ensayo.

Sí, el procedimiento de uso es conforme a NMX-C-077, que establece los métodos para la reducción de muestras de agregados antes del análisis granulométrico.

La abertura de los canales debe ser al menos 2 veces el tamaño máximo de las partículas del material. Para agregados de 1 pulgada se usan canales de 2 pulgadas; para agregados de 2 pulgadas se usan canales de 4 pulgadas. Usar canales demasiado estrechos causa atoramiento y distribución desigual.

El cuarteador no requiere calibración ya que es un equipo puramente mecánico. El mantenimiento se limita a limpiar los canales después de cada uso para evitar contaminación entre muestras, verificar que los canales no estén deformados o desgastados, y mantener los receptáculos libres de material residual.
