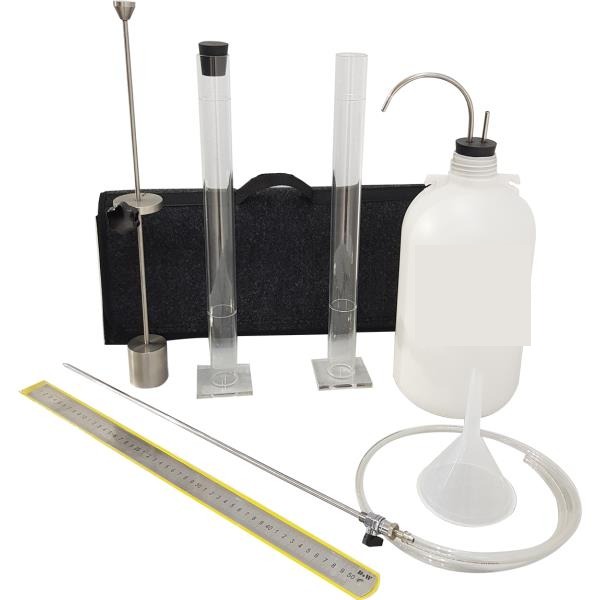

Sistema de Equivalente de Arena para Agregados Finos

El ensayo determina la proporción relativa entre la arena y los finos arcillosos o el polvo presentes en un agregado fino. Se aplica como prueba de aceptación de materiales para bases y sub-bases granulares y para el agregado fino de mezclas asfálticas: un valor bajo delata exceso de finos plásticos, que comprometen la adherencia con el asfalto y la estabilidad del pavimento. En la normativa de la Secretaría hay que distinguir dos documentos, porque se citan cambiados a menudo. El método de prueba es el Manual M·MMP·4·04·004. Los valores mínimos exigibles los fija la Norma N·CMT·4·04, y dependen del nivel de tránsito y del tipo de mezcla, no de la capa: van del 45 % en granulometría densa de tránsito bajo al 65 % en microaglomerados.

Sí. El conjunto se entrega configurado con probetas graduadas y pie ponderado intercambiables para operar bajo ASTM D2419 / AASHTO T176 (escala en pulgadas) o EN 933-8 (escala métrica). Indique al momento de la compra cuál modalidad necesita; ambos juegos pueden adquirirse como accesorio adicional.

La solución estándar contiene cloruro de calcio anhidro, glicerina USP y formaldehído al 40% diluidos en agua destilada según las proporciones que indica la norma ASTM D2419. El frasco de 5 L incluido permite preparar volumen suficiente para múltiples ensayos sin recargas frecuentes, lo que optimiza el tiempo en laboratorios con alto volumen de pruebas.

Sí, salvo que se agite a mano, que la norma también admite. Y aquí hay un dato que circula cambiado: los 90 ciclos en 30 segundos son el agitado MANUAL del Manual M·MMP·4·04·004 de la Secretaría (fracción H.4.1, con carrera aproximada de 20 cm), no la frecuencia del equipo mecánico. El agitador automático es otra cosa: el mismo Manual le exige sostener de 175 a 180 ciclos por minuto con carrera de 200 ± 3 mm, y los equipos fabricados para la ASTM D2419 trabajan a 175 ciclos por minuto con carrera de 203 mm. Por qué conviene el mecánico aunque el manual esté permitido: a mano el resultado se mueve con el operador, y el equivalente de arena es una prueba de aceptación de material. El agitador se cotiza por separado y se puede integrar a la oferta como complemento del juego.

En la normativa de la Secretaría el método de prueba es el Manual M·MMP·4·04·004, Equivalente de Arena de Materiales Pétreos, en su edición de 2016. No es el M·MMP·4·04·008, que se cita por error con frecuencia: ese capítulo es Intemperismo Acelerado. El ensayo mexicano persigue el mismo indicador que la ASTM D2419 y la AASHTO T176, pero no son idénticos en el agitado, y conviene saberlo antes de comprar. El Manual exige al agitador automático sostener de 175 a 180 ciclos por minuto con una carrera de 200 ± 3 mm; los equipos fabricados para la ASTM trabajan a 175 ciclos por minuto con carrera de 203 mm (8 pulgadas). Por eso estos agitadores traen cronómetro de dos velocidades —una ASTM y una California, como las nombra el propio Manual—: el mismo equipo atiende las dos referencias seleccionando la que pide el proyecto. Y una distinción que ahorra discusiones en obra: el Manual dice cómo se hace la prueba. Los valores mínimos que el material debe cumplir no están ahí, los fija la Norma N·CMT·4·04.

Todos los componentes se almacenan dentro de un maletín rígido de 450 × 550 × 150 mm que protege la cristalería y los accesorios metálicos durante el traslado. El conjunto pesa 4.6 kg, lo que permite movilizarlo a obra sin necesidad de embalaje adicional. SISTEQ Control ofrece capacitación y soporte técnico para la operación correcta del ensayo.
