Vista general del producto
SKU: COL0007AIRCOMPACT12
Filtro industrial con 12 cartuchos verticales (240 m²) y limpieza automática por impulsos de aire comprimido. Caudal hasta 12,400 m³/h en depresión.
Este filtro industrial de cartuchos para polvo y humos está diseñado para instalaciones en depresión y está formado por 12 cartuchos verticales encapsulados en un cuerpo central hermético. Captura partículas finas en procesos industriales secos con un caudal máximo de 12,400 m³/h (7,300 cfm) y una superficie filtrante total de 240 m² repartida en cartuchos de Ø325 × 1,200 mm en poliéster antiestático de 550 g/m².

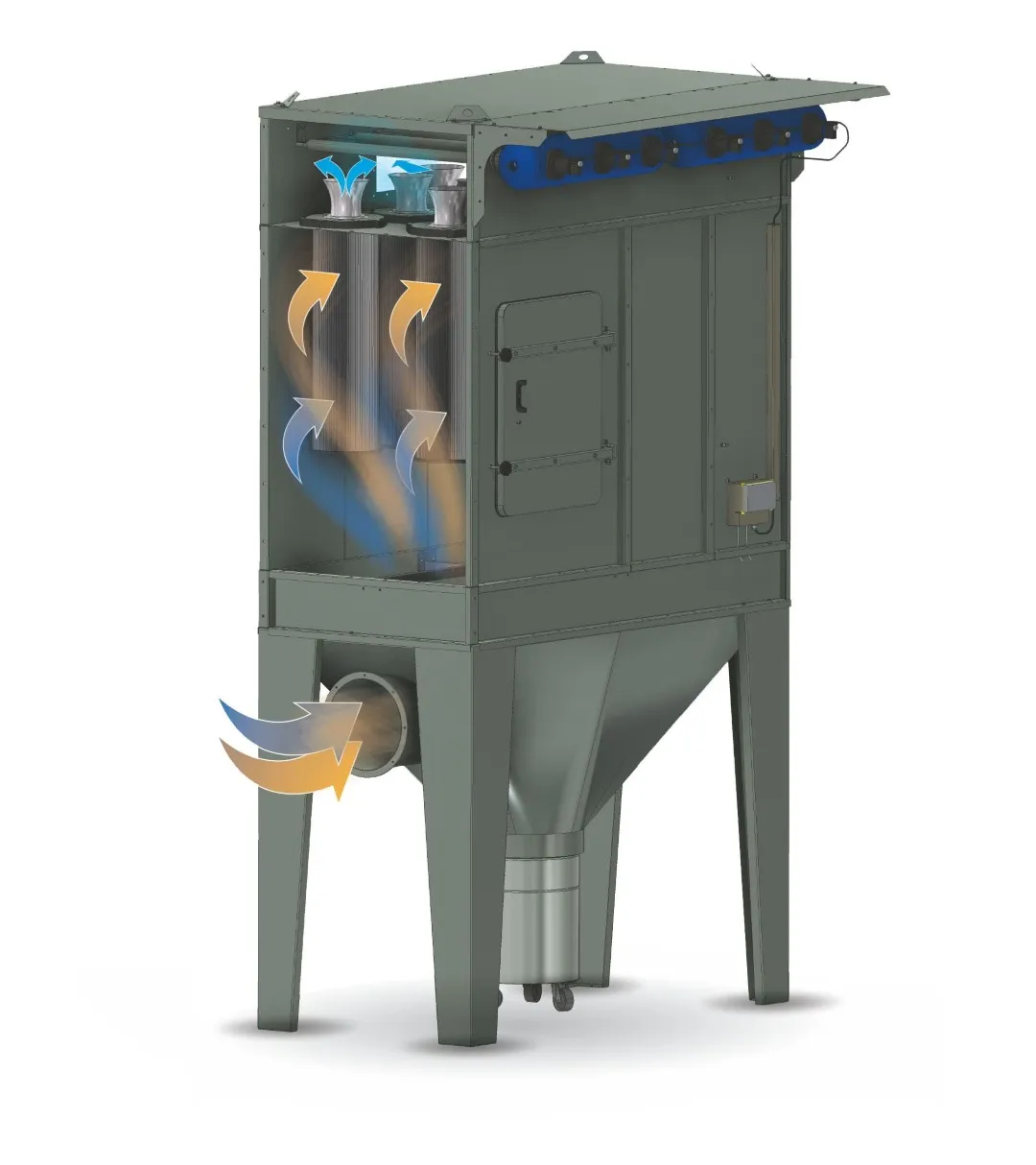

El aire polvoriento entra por la boca lateral Ø400 mm y sufre una brusca caída de velocidad al impactar contra el abatidor preliminar, lo que precipita las partículas más pesadas al bidón inferior. Las partículas finas ascienden por el cuerpo del equipo y se depositan en la cara externa de los cartuchos, mientras el aire purificado sale por la boca superior 700 × 200 mm hacia el ventilador de extracción.
La limpieza se realiza con un sistema automático de impulsos de aire comprimido en contra-flujo: 6 electroválvulas de membrana de 1½″ alimentadas por 2 tanques de aire comprimido Ø8″ (68 L total) inyectan chorros de aire a 4-6 bar por sectores. Un programador cíclico PLC con display LED IP65 establece tiempos de pausa y trabajo, lo que mantiene la pérdida de carga prácticamente constante durante toda la vida operativa del filtro.
El equipo está diseñado para polvos secos no abrasivos con temperatura máxima de 80 °C: humos de soldadura, mecanizado, esmerilado, granallado, pulido, polvos químicos finos y aspiración localizada de cabinas y brazos articulados. La versión estándar emplea cartuchos de poliéster antiestático; bajo pedido se ofrecen cartuchos con recubrimiento PTFE para polvos pegajosos, cartuchos con membrana PTFE para alta eficiencia, y cartuchos con hilo de aluminio antiestático para zonas con riesgo de explosión.
El acceso frontal mediante puerta de inspección abatible permite el cambio de cartuchos sin desmontaje del equipo. La versión con tornillo sinfín y válvula rotativa incorpora descarga continua del polvo en procesos sin paradas. Para atmósferas ATEX se ofrece la versión EX II 3D IP55 T200°C conforme a ATEX 2014/34/UE, validada por análisis FEM y norma UNI EN 15614-2:2006.
| 1 | Entrada de aire polvoriento — Boca lateral Ø400 mm con abatidor preliminar de impacto que precipita las partículas gruesas a la tolva |
| 2 | Cartuchos filtrantes poliéster antiestático — 12 cartuchos verticales Ø325 × 1,200 mm en poliéster antiestático 550 g/m² (240 m² superficie total) |
| 3 | Salida de aire filtrado — Boca superior 700 × 200 mm con conexión al ventilador de extracción aguas abajo |
| 4 | Depósito de aire comprimido — 2 tanques Ø8″ de 68 L que alimentan las electroválvulas del sistema a 4-6 bar |
| 5 | Puerta de inspección — Acceso frontal abatible para sustitución de cartuchos sin desmontar el equipo |
| 6 | Programador cíclico PLC — Caja IP65 con display LED que controla los tiempos de pausa y trabajo de la limpieza por sectores |
| 7 | Tolva de descarga — Sección piramidal inferior para acumulación y dirección del polvo recolectado |
| 8 | Bidón de recogida — Contenedor Ø400 mm inferior (opcional: válvula rotativa o tornillo sinfín para descarga continua en versión CVS) |
| Número de cartuchos | 12 unidades verticales |
| Tipo de instalación | En depresión (aspiración con ventilador externo) |
| Caudal máximo de aire | 12,400 m³/h (7,300 cfm) |
| Dimensiones de cartucho | Ø325 × 1,200 mm |
| Superficie filtrante total | 240 m² |
| Material filtrante estándar | Poliéster antiestático 550 g/m² |
| Temperatura máxima del aire | 80 °C |
| Eficiencia de filtración H13 | Disponible con cartuchos poliéster con membrana PTFE membrana opcionales |
| Grado de pureza del aire descargado | ISO 8573-1 clase 3 |
| Tipo de limpieza | Automática por impulsos de aire comprimido en contra-flujo por sectores |
| Potencia absorbida | 20 VA por impulso |
| Tipo de electroválvula | Membrana de doble vía normalmente cerrada, accionamiento eléctrico por solenoide |
| Programador cíclico PLC | Caja IP65 con tapa transparente, display LED h13 mm, 5 indicadores |
| Tensión de alimentación | 230 V / 24 V AC, 50/60 Hz |
| Número de electroválvulas | 6 unidades de 1½″ |
| Presión de aire comprimido | 4 a 6 bar |
| Rango de temperatura ambiente | -15 °C a +50 °C |
| Control diferencial dP integrado | Transductor interno 0-10 kPa para limpieza por demanda |
Detalles constructivos del filtro
El equipo se suministra de serie con cartuchos de poliéster antiestático. Los siguientes tipos están disponibles bajo pedido (consultar precio según aplicación)
El equipo se entrega de serie con los siguientes componentes
| Aplicación | Polvos clase ST1 no conductivos (madera, harinas, plásticos) |
| Marcado ATEX | CE EX II 3D IP55 T200°C st1 |
| Directiva PED | 2014/68/UE conforme |
| Norma de soldadura | UNI EN 15614-2:2006 |
| Análisis estructural | FEM (Finite Elements Analysis) |
| Directiva de referencia | ATEX 2014/34/UE |
| Accesorios opcionales ATEX | Disco de ruptura, panel antiexplosión, válvula rotativa con cavidad protegida, detección de chispas |
| Sobrepresión de diseño (Pred) | 0.5 barg estándar / 0.3 barg con accesorios antiexplosión |
El equipo cumple con los siguientes estándares

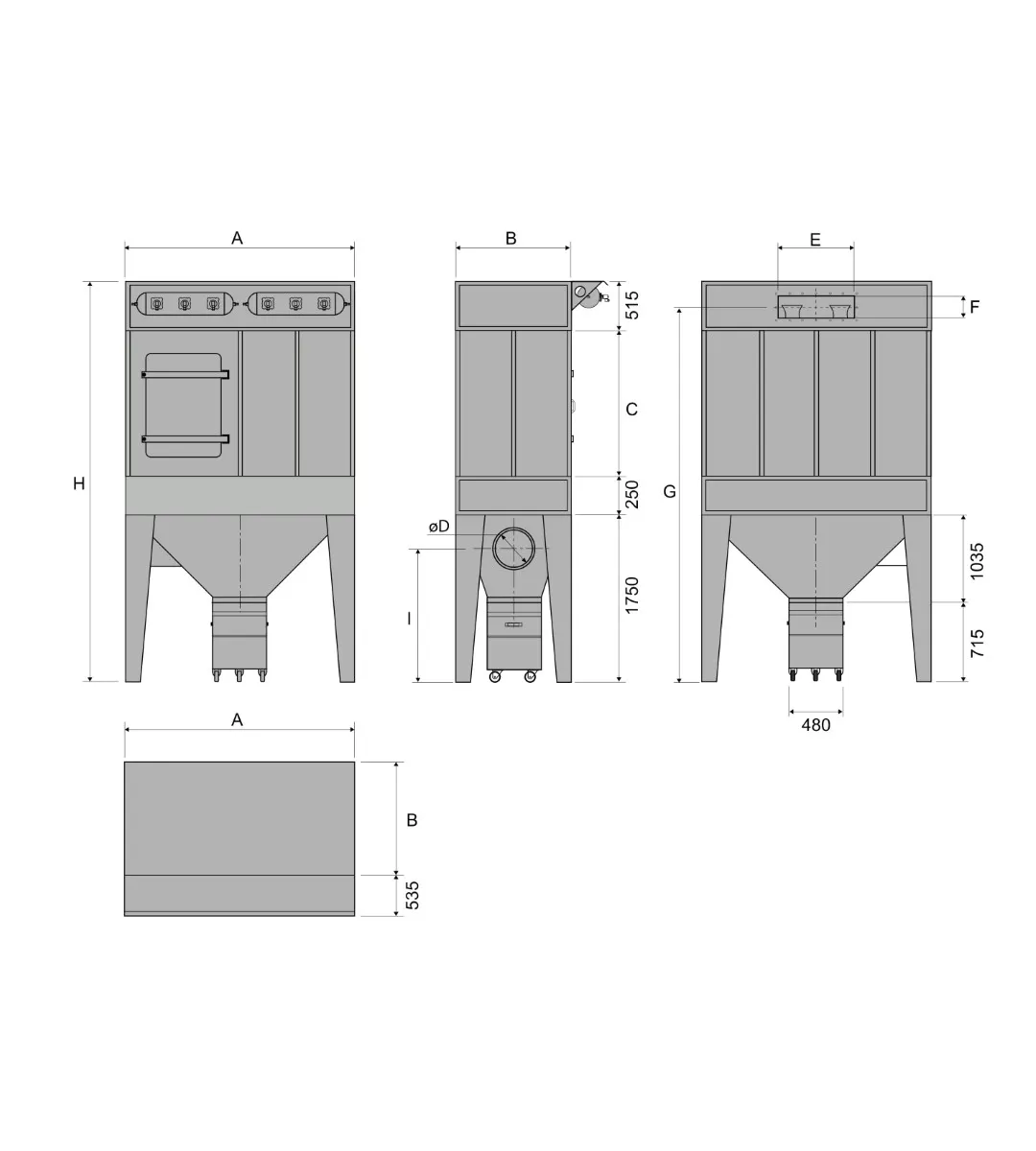

| Profundidad (B) | 1,150 mm |
| Ancho frontal (A) | 2,300 mm |
| Altura máxima (H) | 4,015 mm |
| Altura total con tolva (G) | 3,670 mm |
| Altura cuerpo filtrante (C) | 1,500 mm |
| Distancia entre patas (480 mm) | 480 mm |
| Altura sección tolva (1,750 mm) | 1,750 mm |
| Profundidad útil de tolva (535 mm) | 535 mm |
| Altura del colector de mangas (515 mm) | 515 mm |
| Altura entre piso y boca de entrada (I) | 1,360 mm |
| Brida de descarga de polvo | Acoplamiento bidón Ø400 mm o tornillo sinfín CVS |
| Boca de salida de aire filtrado | 1 × 700 × 200 mm (superior) |
| Boca de entrada de aire polvoriento | 1 × Ø400 mm (lateral inferior) |
El equipo está dimensionado para un caudal máximo de 12,400 m³/h (7,300 cfm) con los 12 cartuchos verticales en operación simultánea. El caudal real de trabajo depende de la pérdida de carga de la red de ductería y del estado de saturación de los cartuchos. Para procesos continuos se recomienda dimensionar entre 60 y 80 % del caudal máximo para alargar la vida útil del medio filtrante.
El filtro con cartuchos de poliéster antiestático estándar está indicado para polvos secos no abrasivos como humos de soldadura, esmerilado y mecanizado, polvos químicos finos, harinas y polvos de procesos farmacéuticos. Para polvos pegajosos o con humedad se cambian los cartuchos por la versión con recubrimiento PTFE. Para polvos submicrónicos se utilizan cartuchos con membrana PTFE con eficiencia H13.
La limpieza es completamente automática y trabaja por sectores: 6 electroválvulas de 1½″ inyectan chorros de aire comprimido a 4-6 bar en contra-flujo a los cartuchos, lo que provoca una onda de choque y un movimiento oscilatorio que desprende el polvo de la superficie filtrante. Un programador cíclico PLC controla los tiempos de pausa y trabajo. El polvo desprendido cae por gravedad a la tolva inferior sin interrumpir el caudal de aspiración.
La versión estándar no está certificada ATEX. Bajo pedido se suministra la versión con marcado EX II 3D IP55 T200°C conforme a la Directiva ATEX 2014/34/UE, dimensionada para polvos no conductivos clase ST1. La versión ATEX incluye análisis FEM, soldadura UNI EN 15614-2:2006 y soporta una sobrepresión de diseño (Pred) de 0.5 barg estándar o 0.3 barg con accesorios antiexplosión (disco de ruptura, panel de descarga, válvula rotativa antichispa).
No. El filtro está diseñado para operar en depresión con un ventilador de extracción independiente instalado aguas abajo. Esta configuración permite seleccionar el ventilador adecuado a la pérdida de carga de la red de ductería y al caudal real requerido. SISTEQ ofrece bajo pedido el ventilador centrífugo dimensionado, así como la caja insonorizada y el cuadro eléctrico de control conjunto.
La versión estándar descarga el polvo a un bidón Ø400 mm inferior que se vacía manualmente por turnos. La versión con descarga continua sustituye el bidón por un tornillo sinfín horizontal y una válvula rotativa estrella, lo que permite la evacuación ininterrumpida del polvo sin paradas. Es la recomendada para procesos 24/7 y alto volumen de polvo recolectado.
El filtro mide 2,300 mm de ancho, 1,150 mm de profundidad y 4,015 mm de altura total. La boca de entrada queda a 1,360 mm del suelo lo que permite acoplar bidones o tornillos sinfín bajo la tolva. Hay que reservar 1.5 m libres en el frente para el acceso de mantenimiento y sustitución de cartuchos a través de la puerta abatible.
La vida útil depende del tipo de polvo, la carga másica y la temperatura, pero con cartuchos de poliéster antiestático estándar en aplicaciones de humos de soldadura o mecanizado se sitúa entre 12 y 24 meses operando 8 horas diarias. La limpieza automática alarga significativamente la vida útil al mantener la pérdida de carga estable. La sustitución se realiza por la puerta frontal sin necesidad de desmontar el equipo y sin herramientas especiales.
