¿Qué caudal de aire puede manejar el filtro?

El equipo está dimensionado para un caudal máximo de 16,500 m³/h (9,700 cfm) con los 16 cartuchos verticales en operación simultánea, distribuidos entre las dos bocas laterales de entrada. El caudal real depende de la pérdida de carga de la red de ductería y del estado de saturación de los cartuchos. Para procesos continuos se recomienda dimensionar entre 60 y 80 % del caudal máximo para alargar la vida útil del medio filtrante.

¿Para qué tipos de polvo está indicado este filtro?

El filtro con cartuchos de poliéster antiestático estándar está indicado para polvos secos no abrasivos como humos de soldadura, esmerilado y mecanizado, polvos químicos finos, harinas y polvos de procesos farmacéuticos. Para polvos pegajosos o con humedad se cambian los cartuchos por la versión con recubrimiento PTFE. Para polvos submicrónicos se utilizan cartuchos con membrana PTFE con eficiencia H13.

¿Por qué tiene dos bocas de entrada y no una sola?

La configuración de doble entrada Ø400 mm permite repartir el caudal entre dos redes de ductería independientes o entre dos zonas separadas del proceso, lo que reduce la velocidad del aire en cada boca y mejora la precipitación gravitacional del polvo en las tolvas. También facilita la conexión de líneas de captación remotas sin necesidad de tendidos largos con grandes secciones. Las dos bocas pueden conectarse a la misma red mediante una pieza en Y si solo hay un colector de aspiración.

¿Cómo funciona el sistema de limpieza?

La limpieza es completamente automática y trabaja por sectores: 4 electroválvulas de 2″ inyectan chorros de aire comprimido a 4-6 bar en contra-flujo a los cartuchos, lo que provoca una onda de choque y un movimiento oscilatorio que desprende el polvo de la superficie filtrante. Un programador cíclico PLC controla los tiempos de pausa y trabajo. El polvo desprendido cae por gravedad a las dos tolvas inferiores sin interrumpir el caudal de aspiración.

¿Es apto para atmósferas con riesgo de explosión (ATEX)?

La versión estándar no está certificada ATEX. Bajo pedido se suministra la versión con marcado EX II 3D IP55 T200°C conforme a la Directiva ATEX 2014/34/UE, dimensionada para polvos no conductivos clase ST1. La versión ATEX incluye análisis FEM, soldadura UNI EN 15614-2:2006 y soporta una sobrepresión de diseño (Pred) de 0.5 barg estándar o 0.3 barg con accesorios antiexplosión (disco de ruptura, panel de descarga, válvula rotativa antichispa).

¿El equipo incluye el ventilador de aspiración?

No. El filtro está diseñado para operar en depresión con un ventilador de extracción independiente instalado aguas abajo. Esta configuración permite seleccionar el ventilador adecuado a la pérdida de carga de la red de ductería y al caudal real requerido. SISTEQ ofrece bajo pedido el ventilador centrífugo dimensionado, así como la caja insonorizada y el cuadro eléctrico de control conjunto.

¿Qué diferencia hay entre la versión estándar y la de descarga continua?

La versión estándar descarga el polvo a dos bidones Ø400 mm inferiores que se vacían manualmente por turnos. La versión con descarga continua sustituye los bidones por un tornillo sinfín horizontal común y una válvula rotativa estrella, lo que permite la evacuación ininterrumpida del polvo sin paradas. Es la recomendada para procesos 24/7 y alto volumen de polvo recolectado.

¿Cuánto espacio ocupa el equipo?

El filtro mide 2,300 mm de ancho, 1,700 mm de profundidad y 4,015 mm de altura total. Las bocas de entrada quedan a 1,360 mm del suelo lo que permite acoplar bidones o tornillos sinfín bajo las tolvas. Hay que reservar 1.5 m libres en el frente para el acceso de mantenimiento y sustitución de cartuchos a través de la puerta abatible.

¿Cada cuánto se sustituyen los cartuchos filtrantes?

La vida útil depende del tipo de polvo, la carga másica y la temperatura, pero con cartuchos de poliéster antiestático estándar en aplicaciones de humos de soldadura o mecanizado se sitúa entre 12 y 24 meses operando 8 horas diarias. La limpieza automática alarga significativamente la vida útil al mantener la pérdida de carga estable. La sustitución se realiza por la puerta frontal sin necesidad de desmontar el equipo y sin herramientas especiales.

Vista general del producto

Filtro industrial de 16 cartuchos verticales 16,500 m³/h doble entrada

Name: Filtro industrial de 16 cartuchos verticales 16,500 m³/h doble entrada
Brand: SISTEQ
SKU: COL0007AIRCOMPACT16
Price: 786134.00 MXN
Availability: InStock

SKU: COL0007AIRCOMPACT16

Filtro industrial con 16 cartuchos verticales (320 m²) y limpieza automática por impulsos de aire comprimido. Caudal hasta 16,500 m³/h en depresión.

$786,134.00 MXN + IVA

Cantidad:

unidades disponibles

+52 222 373 3576

Información rápida

SKU: COL0007AIRCOMPACT16

Categoría: COLECTORES DE POLVO

Descripción detallada

Este filtro industrial de cartuchos para polvo y humos está diseñado para instalaciones en depresión y está formado por 16 cartuchos verticales encapsulados en un cuerpo central hermético con dos tolvas de recolección. Captura partículas finas en procesos industriales secos con un caudal máximo de 16,500 m³/h (9,700 cfm) y una superficie filtrante total de 320 m² repartida en cartuchos de Ø325 × 1,200 mm en poliéster antiestático de 550 g/m².

El aire polvoriento entra por las dos bocas laterales Ø400 mm y sufre una brusca caída de velocidad al impactar contra los abatidores preliminares, lo que precipita las partículas más pesadas a las dos tolvas independientes. Las partículas finas ascienden por el cuerpo del equipo y se depositan en la cara externa de los cartuchos, mientras el aire purificado sale por la boca superior 700 × 200 mm hacia el ventilador de extracción.

La limpieza se realiza con un sistema automático de impulsos de aire comprimido en contra-flujo: 4 electroválvulas de membrana de 2″ alimentadas por un tanque de aire comprimido Ø10″ (72 L) inyectan chorros de aire a 4-6 bar por sectores. Un programador cíclico PLC con display LED IP65 establece tiempos de pausa y trabajo, lo que mantiene la pérdida de carga prácticamente constante durante toda la vida operativa del filtro.

El equipo está diseñado para polvos secos no abrasivos con temperatura máxima de 80 °C en aplicaciones de mayor caudal: líneas de soldadura múltiples, talleres de mecanizado, esmerilado y granallado de varios puestos, plantas químicas, procesos farmacéuticos y aspiración centralizada. La doble entrada permite conectar dos redes de ductería independientes para optimizar la distribución del caudal entre puntos de captación.

El acceso frontal mediante puerta de inspección abatible permite el cambio de cartuchos sin desmontaje del equipo. La versión con tornillo sinfín y válvula rotativa incorpora descarga continua del polvo en procesos sin paradas. Para atmósferas ATEX se ofrece la versión EX II 3D IP55 T200°C conforme a ATEX 2014/34/UE, validada por análisis FEM y norma UNI EN 15614-2:2006.

Productos relacionados

Colector de polvo modular con ventilador centrífugo 5,310 m³/h

Sistema modular de filtración con 18 mangas de poliéster (31 m²) y ventilador centrífugo integrado de 7.5 HP. Caudal hasta 5,310 m³/h.

COL0004MFM2HB $186,934.00 MXN

Colector de polvo

Colector de polvo de mangas filtrantes de 144 m2 con certificación antiexplosiva ATEX

COL0010AIRCOM144IL3 $920,162.00 MXN

Filtro industrial de 12 cartuchos verticales 12,400 m³/h con limpieza automática

Filtro industrial con 12 cartuchos verticales (240 m²) y limpieza automática por impulsos de aire comprimido. Caudal hasta 12,400 m³/h en depresión.

COL0007AIRCOMPACT12 $647,992.00 MXN

Colector de polvo inox AISI 304 de 6,000 m³/h para llenado de camiones revolvedora

Colector de polvo en acero inoxidable AISI 304 con superficie filtrante de 54 m², caudal 6,000 m³/h y emisiones <10 mg/Nm³. Pensado para llenado de camiones revolvedora en plantas dosificadoras de concreto.

COL0006WDRY01 $456,303.00 MXN

+52 222 373 3576

1	Entrada de aire polvoriento — 2 bocas laterales Ø400 mm con abatidores preliminares que precipitan las partículas gruesas a las tolvas
2	Cartuchos filtrantes poliéster antiestático — 16 cartuchos verticales Ø325 × 1,200 mm en poliéster antiestático 550 g/m² (320 m² superficie total)
3	Salida de aire filtrado — Boca superior 700 × 200 mm con conexión al ventilador de extracción aguas abajo
4	Depósito de aire comprimido — 1 tanque Ø10″ de 72 L que alimenta las electroválvulas del sistema a 4-6 bar
5	Puerta de inspección — Acceso frontal abatible para sustitución de cartuchos sin desmontar el equipo
6	Programador cíclico PLC — Caja IP65 con display LED que controla los tiempos de pausa y trabajo de la limpieza por sectores
7	Tolvas de descarga — 2 secciones piramidales inferiores para acumulación y dirección del polvo recolectado
8	Bidones de recogida — 2 contenedores Ø400 mm inferiores (opcional: válvula rotativa o tornillo sinfín común para descarga continua en versión CVS)

Número de cartuchos	16 unidades verticales
Tipo de instalación	En depresión (aspiración con ventilador externo)
Caudal máximo de aire	16,500 m³/h (9,700 cfm)
Dimensiones de cartucho	Ø325 × 1,200 mm
Superficie filtrante total	320 m²
Material filtrante estándar	Poliéster antiestático 550 g/m²
Temperatura máxima del aire	80 °C
Eficiencia de filtración H13	Disponible con cartuchos poliéster con membrana PTFE membrana opcionales
Grado de pureza del aire descargado	ISO 8573-1 clase 3

Tipo de limpieza	Automática por impulsos de aire comprimido en contra-flujo por sectores
Potencia absorbida	20 VA por impulso
Tipo de electroválvula	Membrana de doble vía normalmente cerrada, accionamiento eléctrico por solenoide
Programador cíclico PLC	Caja IP65 con tapa transparente, display LED h13 mm, 5 indicadores
Tensión de alimentación	230 V / 24 V AC, 50/60 Hz
Número de electroválvulas	4 unidades de 2″
Presión de aire comprimido	4 a 6 bar
Rango de temperatura ambiente	-15 °C a +50 °C
Control diferencial dP integrado	Transductor interno 0-10 kPa para limpieza por demanda

Aplicación	Polvos clase ST1 no conductivos (madera, harinas, plásticos)
Marcado ATEX	CE EX II 3D IP55 T200°C st1
Directiva PED	2014/68/UE conforme
Norma de soldadura	UNI EN 15614-2:2006
Análisis estructural	FEM (Finite Elements Analysis)
Directiva de referencia	ATEX 2014/34/UE
Accesorios opcionales ATEX	Disco de ruptura, panel antiexplosión, válvula rotativa con cavidad protegida, detección de chispas
Sobrepresión de diseño (Pred)	0.5 barg estándar / 0.3 barg con accesorios antiexplosión

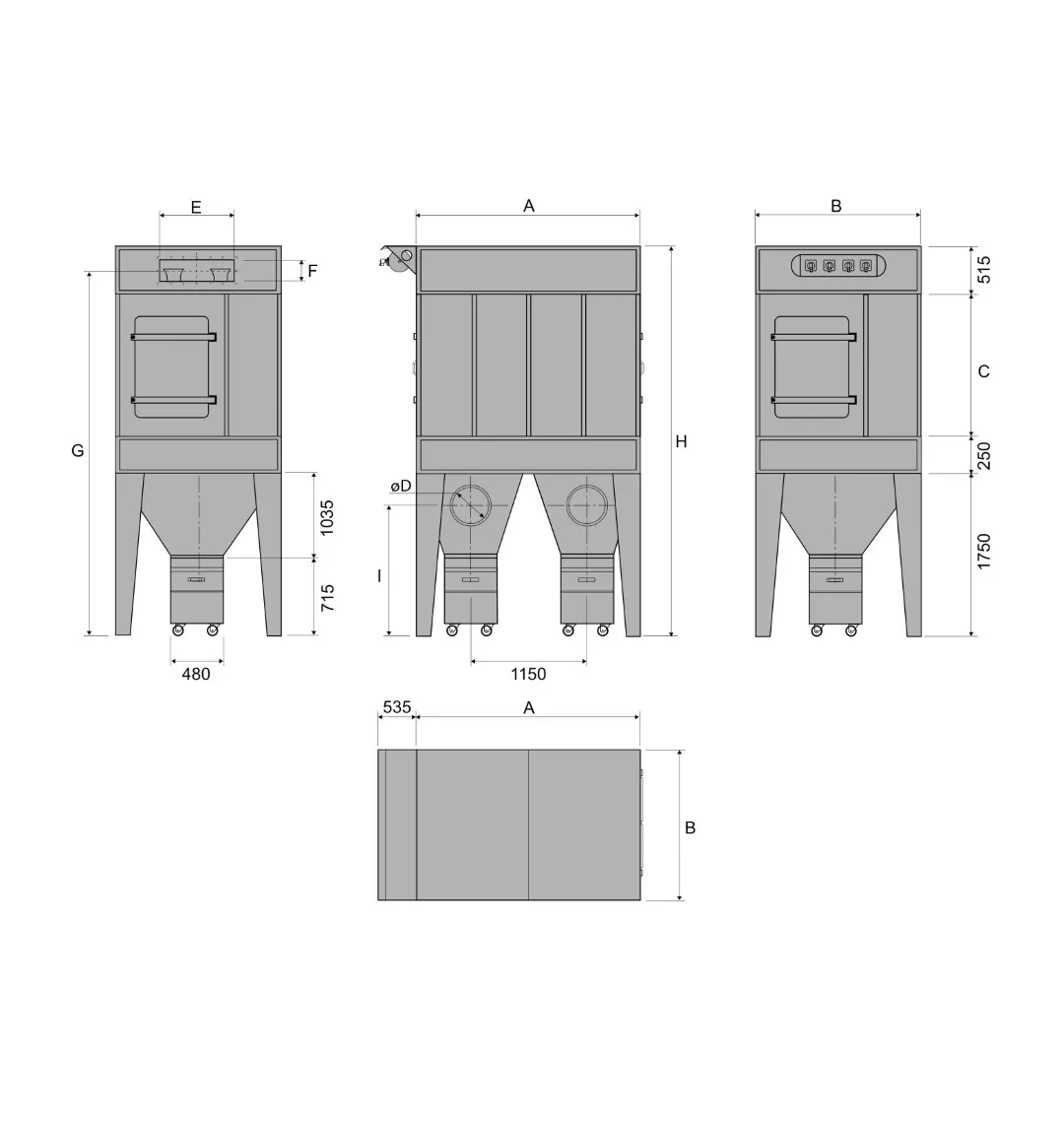

Profundidad (B)	1,700 mm
Ancho frontal (A)	2,300 mm
Altura máxima (H)	4,015 mm
Altura total con tolva (G)	3,670 mm
Altura cuerpo filtrante (C)	1,500 mm
Distancia entre patas (480 mm)	480 mm
Altura sección tolva (1,750 mm)	1,750 mm
Profundidad útil de tolva (535 mm)	535 mm
Altura del colector de mangas (515 mm)	515 mm
Altura entre piso y boca de entrada (I)	1,360 mm
Separación entre bocas de entrada (1,150 mm)	1,150 mm

Bridas de descarga de polvo	2 acoplamientos bidón Ø400 mm o tornillo sinfín CVS común
Boca de salida de aire filtrado	1 × 700 × 200 mm (superior)
Bocas de entrada de aire polvoriento	2 × Ø400 mm (laterales inferiores, separación 1,150 mm)

Filtro industrial de 16 cartuchos verticales 16,500 m³/h doble entrada

Información rápida

Descripción detallada

Especificaciones técnicas

Principio de funcionamiento

Especificaciones de filtración

Sistema de limpieza automática

Construcción y materiales

Cartuchos disponibles

Alcance de suministro

Versión ATEX 3DSt1 (opcional)

Normas y certificaciones

Aplicaciones industriales

Materiales compatibles
