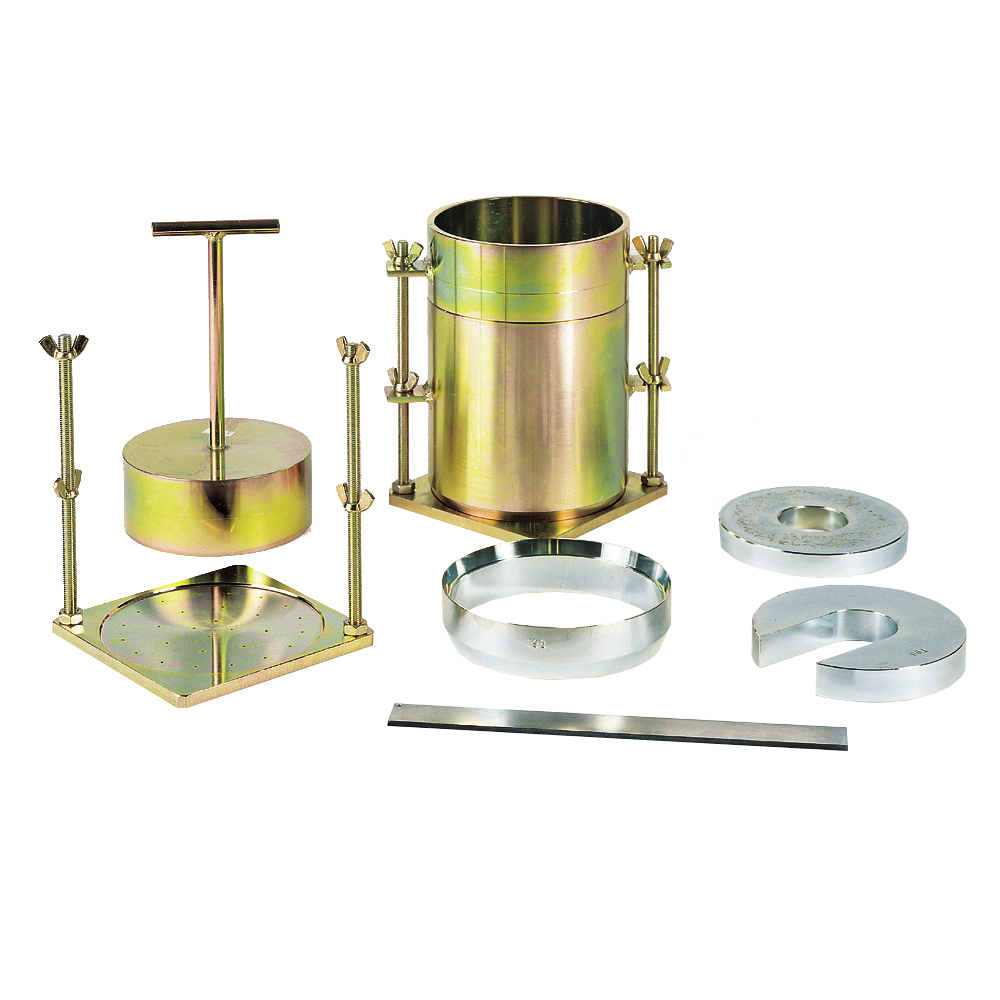

Kit Completo de Accesorios CBR

El ensayo se rige por la ASTM D1883 y la AASHTO T193. En la normativa de la Secretaría el método es el Manual M·MMP·1·11, Valor Soporte de California (CBR) y Expansión (Exp) en Laboratorio, edición de 2016; en el catálogo mexicano de normas el valor relativo de soporte está además en la NMX-C-416-ONNCCE. No es el M·MMP·4·04·008, que se cita por error con frecuencia y corresponde a Intemperismo Acelerado. Conviene distinguir método de requisito, porque es la confusión que más se ve en especificaciones: el Manual dice cómo se hace la prueba, y los valores que el material tiene que cumplir los fijan las Normas de calidad según la capa, N·CMT·1·01 para terraplén, N·CMT·1·02 para subyacente y N·CMT·1·03 para subrasante. El procedimiento compacta dinámicamente tres especímenes con energías distintas al contenido de agua óptimo, los satura para medir la expansión y después introduce en cada uno un pistón de penetración. El CBR es la menor relación, en porcentaje, entre las cargas necesarias para penetrar 2,54 mm y 5,08 mm y las cargas de referencia de 13,34 kN (1 360 kg) y 20,01 kN (2 040 kg), respectivamente. Por eso el kit se cotiza completo: con un solo molde no se obtiene la curva de los tres especímenes.

No, el molde CBR se vende por separado (modelo BSS000334T0090A). El kit incluye todos los demás accesorios necesarios: anillo de corte, placa con vástago, trípode, bases, disco espaciador, placas de carga, regla y pisón.

Los valores mínimos varían según la capa del pavimento: sub-rasante >=5%, sub-base >=20-30%, base hidráulica >=80-100%. Estos valores se verifican con este kit de accesorios y la prensa CBR.

La placa con vástago se coloca sobre la muestra compactada sumergida en agua durante 96 horas para medir la expansión (hinchamiento) del material. El reloj comparador montado en el trípode mide el desplazamiento vertical del vástago.
