Vista general del equipo
SKU: BSS0007TSZ5T

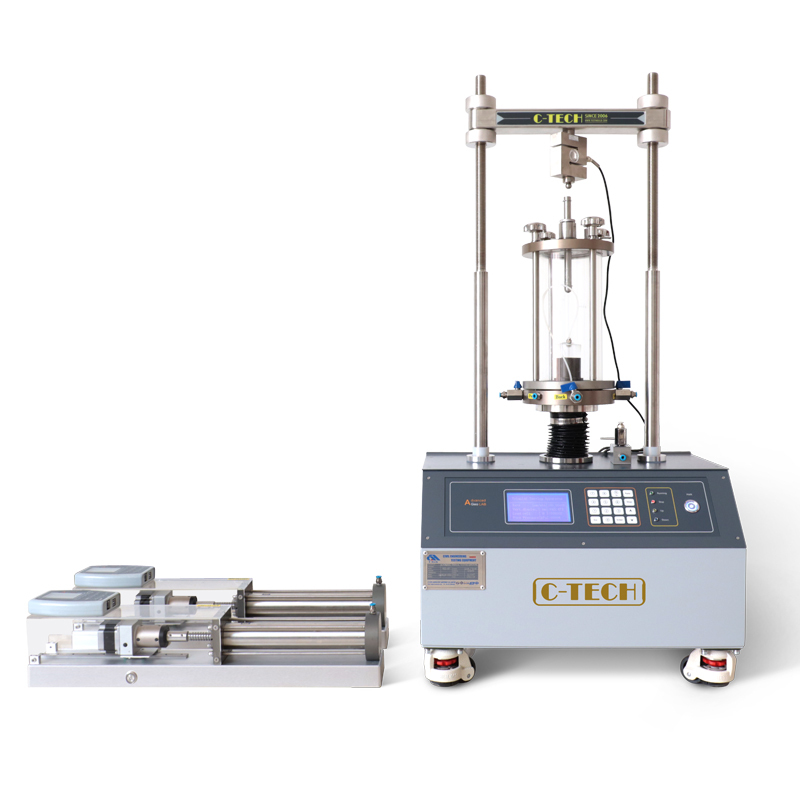

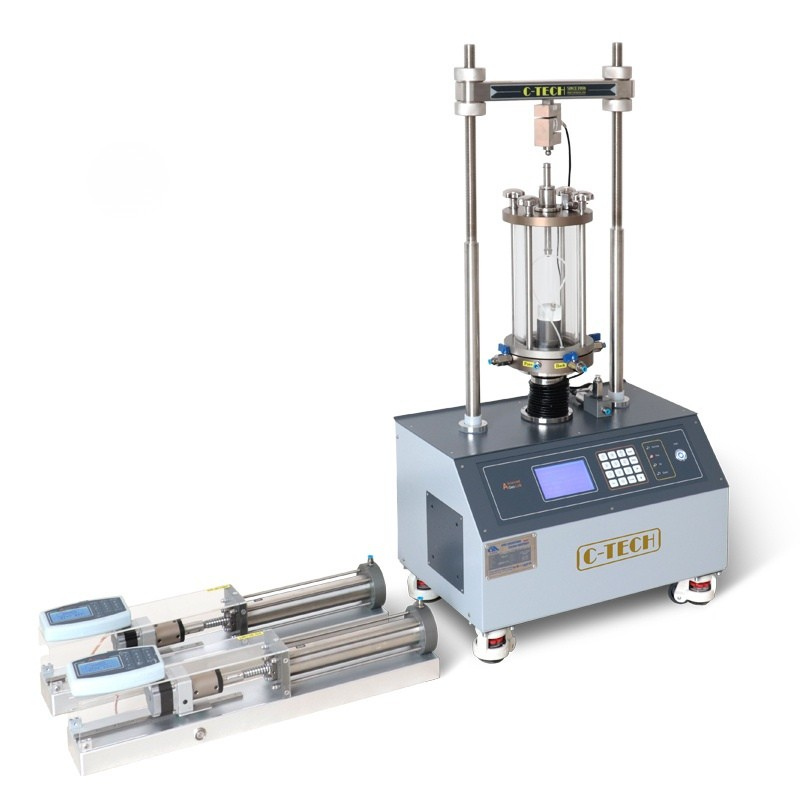

Sistema triaxial completamente automático de 50 kN. Velocidad 0.00001-9.99999 mm/min, precisión ±0.1% F.S. Dos controladores APVC de 2 MPa y 180 cc para presión de celda y contrapresión. Celda triaxial para muestras Ø50 y Ø70 mm. Ensayos UU, CU y CD con software AdvancedGeoLAB.
El sistema triaxial automatizado de 50 kN permite determinar la resistencia al corte y los parámetros efectivos de suelos cohesivos y granulares mediante ensayos triaxiales UU (no consolidado, no drenado), CU (consolidado, no drenado) y CD (consolidado, drenado). Integra bastidor de carga, celda triaxial, dos controladores avanzados de presión/volumen, sensores y software de control y adquisición de datos en una sola plataforma controlada por computadora. Cumple las normas ASTM D2850, ASTM D4767, BS 1377-7, BS 1377-8, BS 1924-2 y AASHTO T296/T297.
El procedimiento de ensayo se inicia con el montaje de la muestra cilíndrica entre piedras porosas, recubierta por una membrana de látex sellada con O-rings sobre la base y el cabezal superior. A continuación se realiza la saturación por contrapresión mediante rampas controladas de presión de celda y contrapresión hasta alcanzar un parámetro B de Skempton ≥ 0.95. Se procede entonces a la consolidación isotrópica al esfuerzo efectivo de confinamiento deseado, registrando el cambio volumétrico hasta su estabilización. Finalmente se aplica la etapa de corte axial a velocidad controlada —típicamente entre 0.001 y 0.1 mm/min según se permita o no drenaje— midiendo de forma simultánea la fuerza axial, la deformación y la presión de poro hasta la falla de la probeta.
Los datos obtenidos permiten calcular cohesión efectiva c′, ángulo de fricción interna φ′, módulo secante, trayectorias de esfuerzos p-q y curvas esfuerzo-deformación. Es la prueba de referencia para el diseño geotécnico de cimentaciones profundas y superficiales, estabilidad de taludes, presas de tierra y enrocamiento, muros de contención, túneles y terraplenes compactados. Se aplica a arenas, limos, arcillas, mezclas residuales y suelos remoldeados o inalterados en laboratorios de mecánica de suelos, ingeniería civil, geotecnia, obra portuaria, hidráulica y vías terrestres.

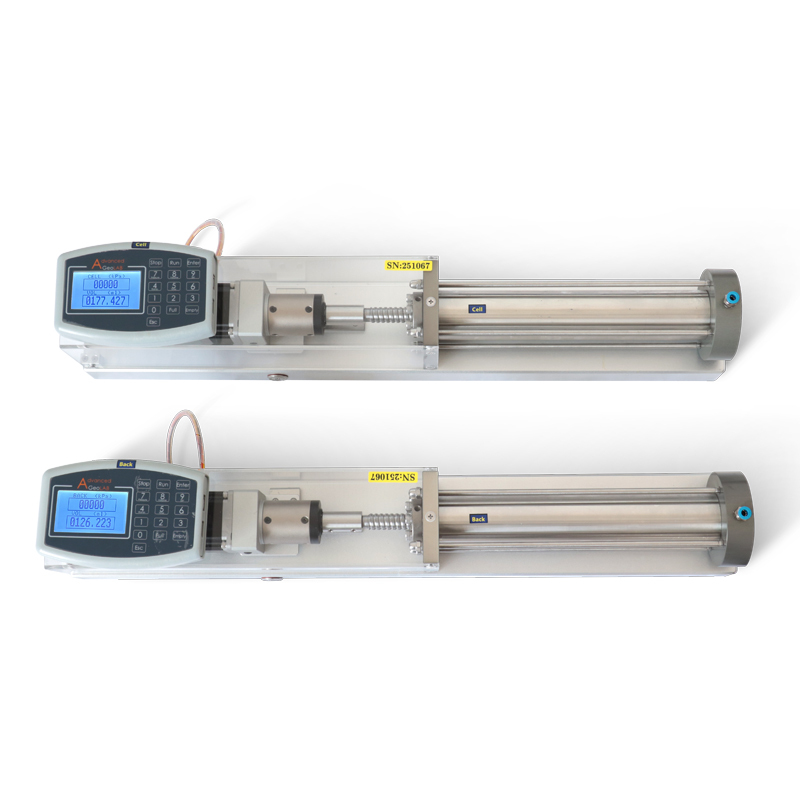

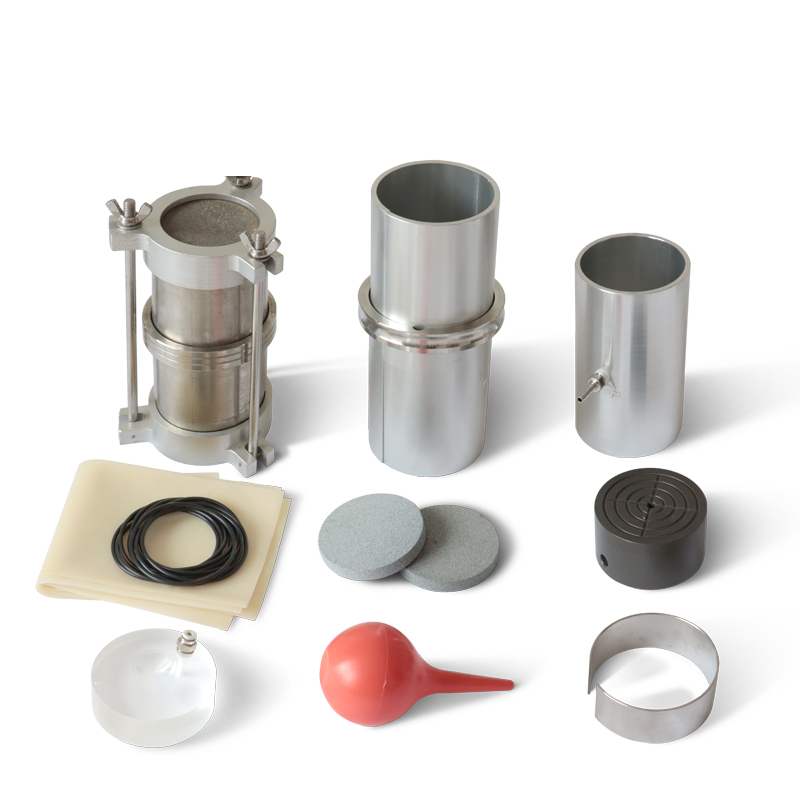

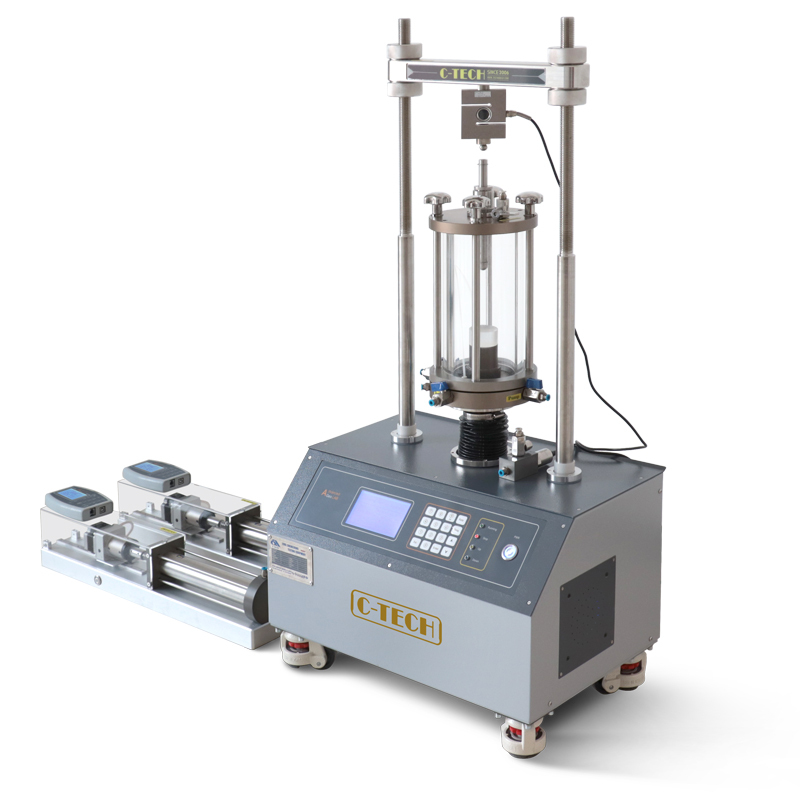

El equipo se compone del bastidor de carga de 50 kN con motor paso a paso, reductor de tornillo sinfín y velocidad ajustable de 0.00001 a 9.99999 mm/min con precisión ±0.1 % F.S.; celda triaxial de Ø180 mm con presión máxima de 2 MPa para muestras de Ø50 × 100 mm y Ø70 × 140 mm; dos controladores APVC independientes de 2 MPa y 180 cc para presión de celda y contrapresión, con resolución de 1 kPa y 0.001 ml; sensor de carga de 50 kN, sensor de desplazamiento de 25 mm (resolución 0.01 mm) y sensor de presión de poro. Incluye accesorios completos (moldes divididos, saturador, estirador de membrana, piedras porosas, membranas de látex y O-rings) y sistema automático de llenado con tanque de agua y bomba.
