Transportador helicoidal canal U 12" antidesgaste / 6 m / 3 kW

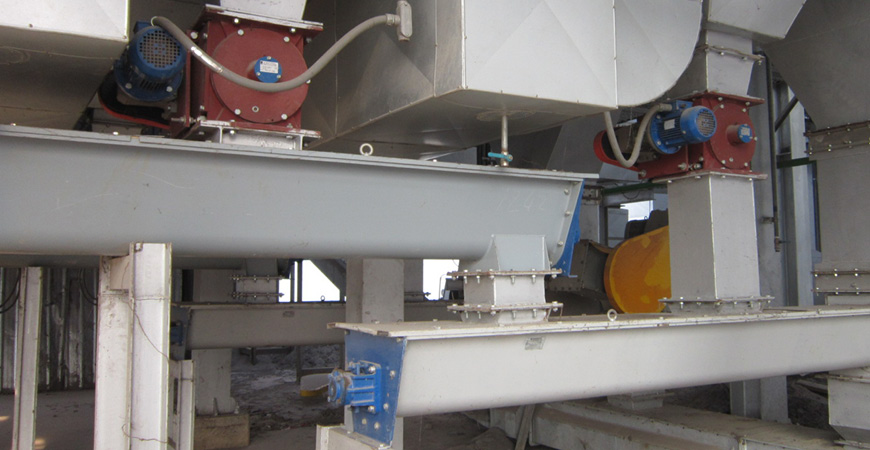

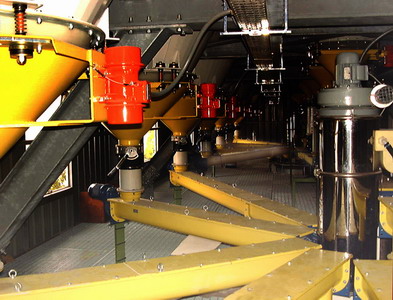

Transportador helicoidal de canal tipo U de 12" (300 mm) de diámetro y 6 m de longitud entre bridas, con motor trifásico de 3 kW (4 HP). Equipo de transporte horizontal por sinfín dentro de planta industrial: alimenta tolvas, silos, mezcladoras y líneas de proceso recibiendo material desde válvulas rotativas, descargadores de saco o sistemas de transporte neumático. Configuración extra pesada con hélice en acero antidesgaste (400-500 HBW). Es la opción indicada cuando el material a transportar es abrasivo o de partículas duras: planta de cemento, cal y yeso, escorias y agregados minerales, polvos cerámicos y refractarios, biomasa con contenido mineral, industria del vidrio, procesamiento de minerales, reciclaje de materiales con vidrio o metales, y cualquier proceso donde una hélice estándar se desgastaría en pocos meses. La hélice de acero antidesgaste mantiene la geometría del tornillo durante años de operación continua.

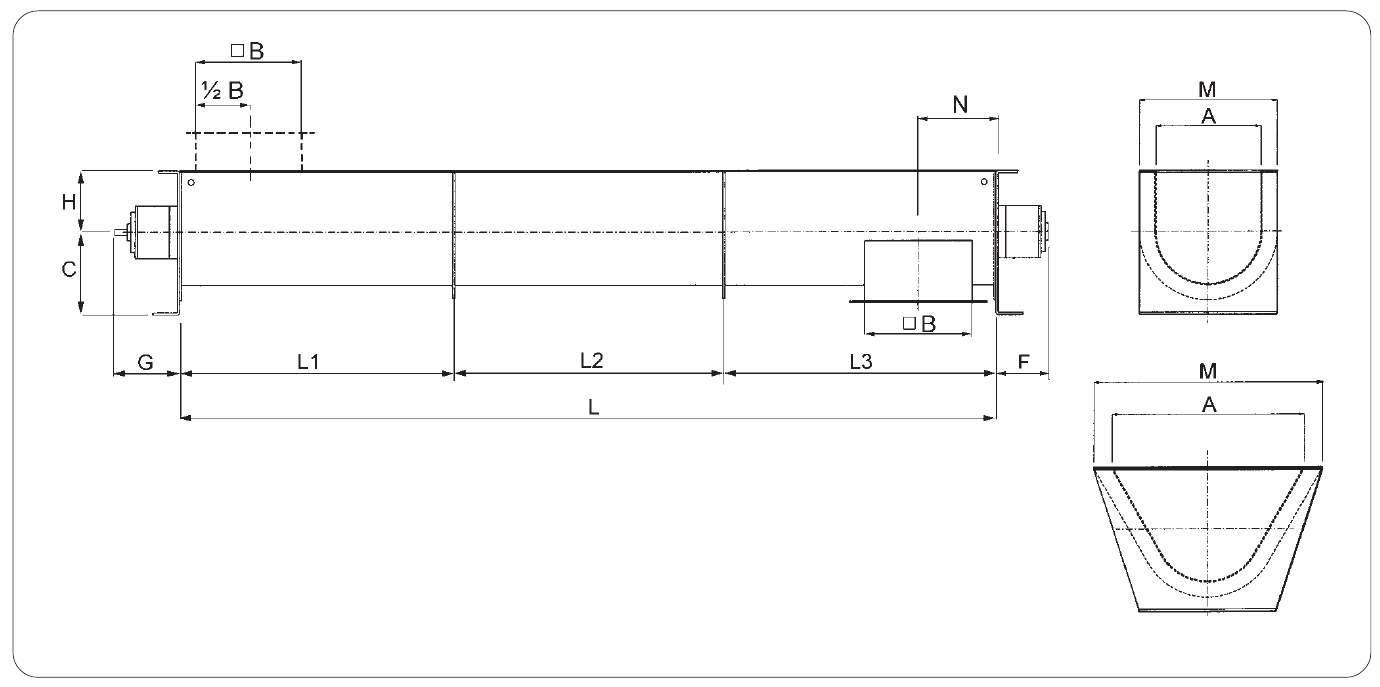

El canal en sección U abierta se construye con secciones modulares de longitud estándar (1500 y 3000 mm para diámetros hasta 250 mm; 1500 y 3500 mm para diámetros 300 mm y superiores) y tapas atornilladas removibles que permiten acceder al tornillo sinfín completo para inspección y mantenimiento sin desmontar tuberías. Hélice continua en acero antidesgaste soldada con autógena al tubo interno, lo que garantiza máxima rigidez axial del helicoide y caudal estable sobre todo el tramo útil. La configuración modular admite bocas intermedias adicionales, fondo abatible, puertas de membrana, diafragmas divisorios y otros accesorios estándar bajo pedido.

Los soportes de extremidad protegen el árbol del helicoide contra infiltración del producto mediante juntas de estanqueidad ajustables manualmente, con rodamientos externos al tubo. Acoplamientos embridados reforzados y soportes intermedios en acero con anillos lubricados, diseñados para operación continua con materiales agresivos. Las bocas de carga y descarga son cuadradas o rectangulares con bridas taladradas, compatibles con válvulas rotativas, tolvas industriales, silos de almacenamiento, conductos neumáticos y demás equipos estándar de planta. Bajo pedido se entrega con certificación ATEX zona 22 para atmósferas con polvo combustible, aplicable a cualquier sector (alimenticio, químico, plásticos, biomasa, polvos minerales).

Existen cinco variantes de motorización: directa compacta (estándar), directa con acoplamiento semi-elástico, indirecta con cadena de transmisión, indirecta con transmisión a polea o sinfín sin motor (cuando el cliente aporta su propio motorreductor). Las configuraciones especiales de hélice (continua, a cinta, a paleta) se eligen según material y caudal: la hélice continua estándar es la opción de mayor rendimiento volumétrico, mientras que las hélices a paleta se usan cuando hay que mezclar mientras se transporta.

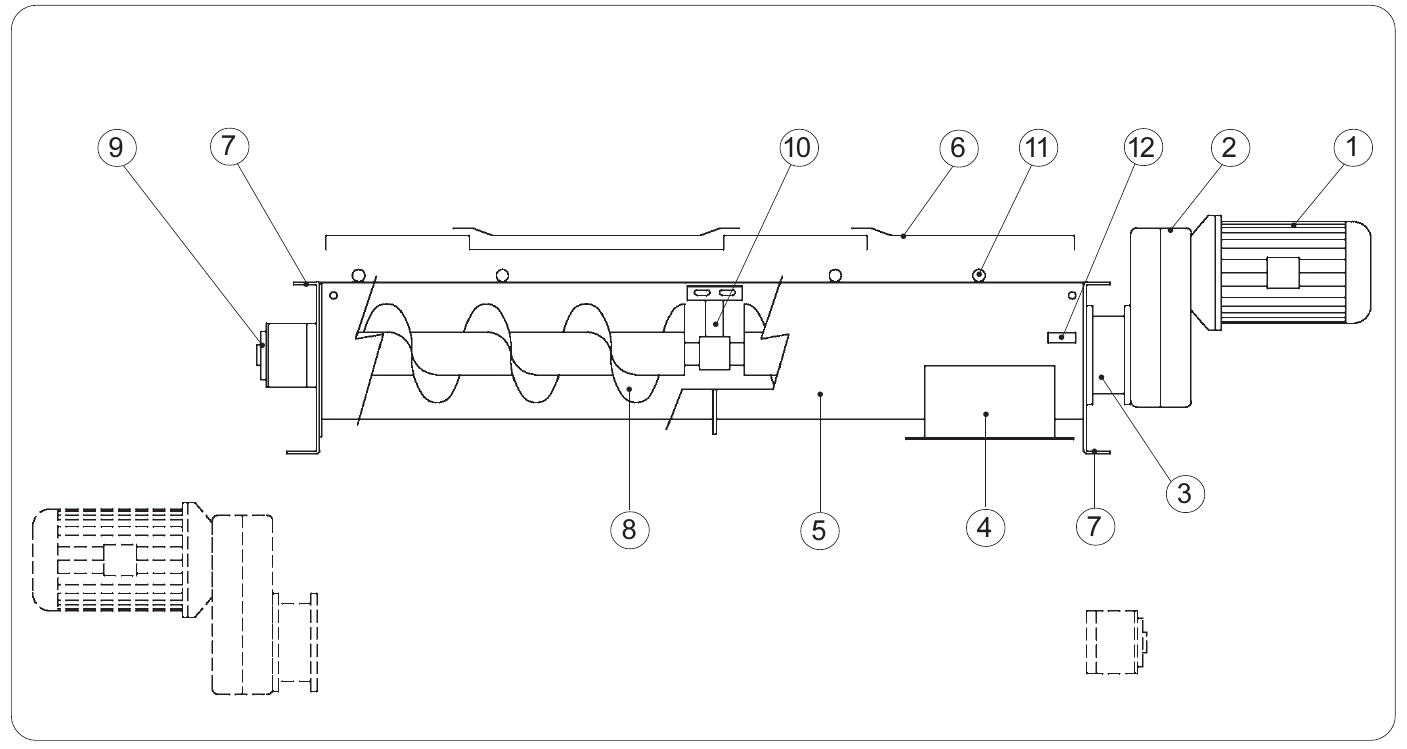

Características principales

• Canal con secciones modulares de longitud estándar en acero al carbono.
• Hélice continua soldada con autógena al tubo interno (eje y hélice solidarios).
• Soportes de extremidad con juntas de estanqueidad ajustables manualmente y rodamientos externos.
• Bocas de carga y descarga cuadradas o rectangulares con bridas taladradas estandarizadas.
• Cubierta atornillada removible completa para inspección y mantenimiento del helicoide.
• Acabado en pintura al polvo aplicada tras sandblast (cualquier color RAL).
• Motorización directa compacta en boca de entrada (cinco variantes adicionales bajo pedido).
• Hélice en acero antidesgaste (400-500 HBW) para materiales abrasivos: cemento, escorias, agregados minerales, vidrio, refractarios.
• Versión con certificación ATEX zona 22 disponible bajo pedido en todas las configuraciones.
• Sistema modular ampliamente intercambiable con disponibilidad de piezas de repuesto en red global de soporte.
