Vista general del producto
SKU: SID0002SCS21910
Transportador tubular cerrado servicio pesado para cemento, 8" Ø, 10 m, motor 11 kW IE3 con reductor reforzado de alto par ratio 1:5. Caudal hasta 90 t/h..

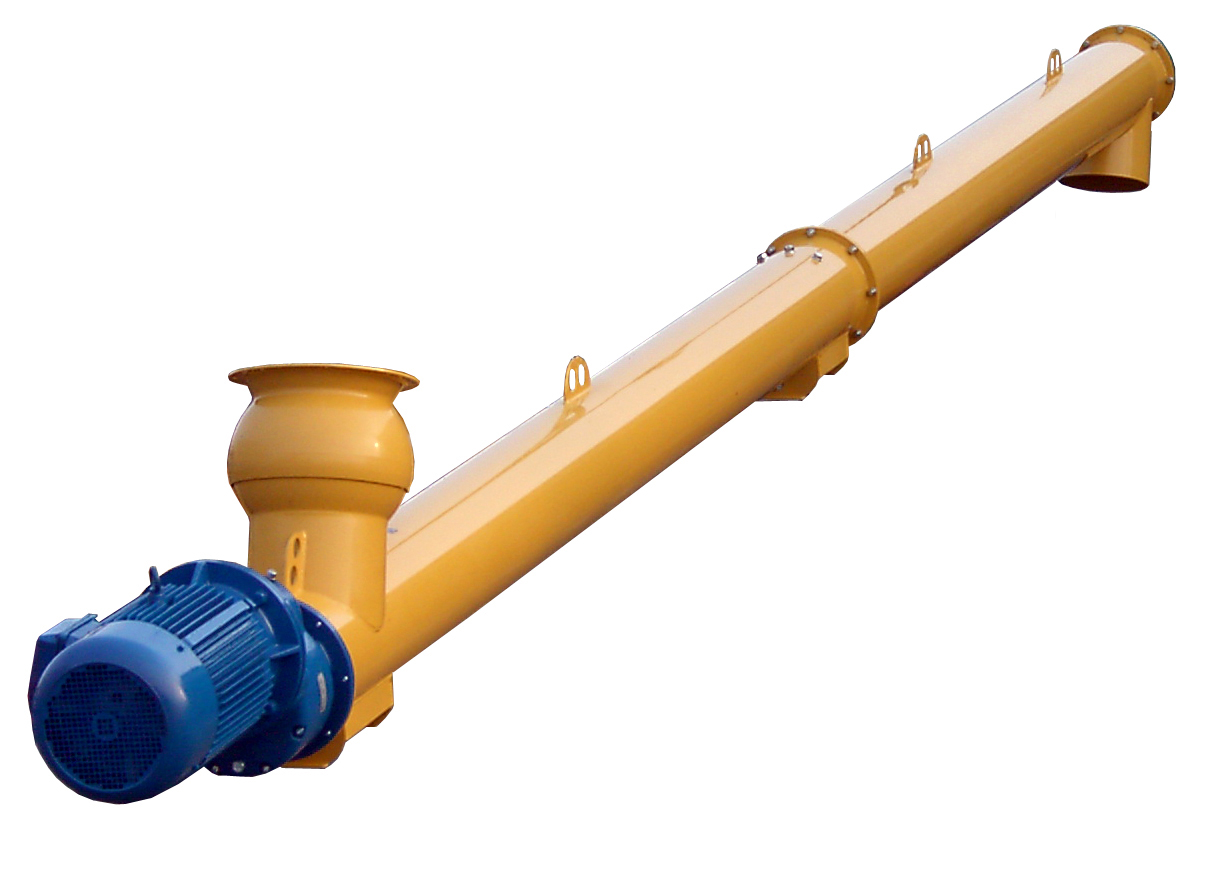

Transportador helicoidal tubular tubular cerrado servicio pesado de 8" de diámetro (219 mm) y 10 m de longitud entre bocas, con motor de 11 kW (15 HP) IE3 400/690 V 60 Hz y reductor reforzado de alto par ratio 1:5. Diseñado para descarga de cemento desde silos a plantas dosificadoras o centrales de concreto premezclado con caudal nominal hasta 90 t/h sobre cemento de densidad 1.13 t/m³ trabajando hasta 30° de inclinación.
A diferencia de la variante con reductor compacto, el reductor reforzado de alto par está dimensionado para tramos largos y caudal alto: aporta el par necesario para arrancar y operar con cemento compactado en el silo y mantiene el caudal nominal durante operación prolongada. El tubo cerrado contiene el polvo a lo largo del recorrido evitando emisiones a la planta.
La motorización se monta en boca de entrada liberando la zona de descarga para conectar directo a tolva o báscula. Las bocas mantienen el patrón de la familia ES: entrada universal con brida y descarga cilíndrica sin brida, con compuertas de inspección en boca de entrada y soportes intermedios para revisar el helicoide sin desmontar el tubo.
Características principales

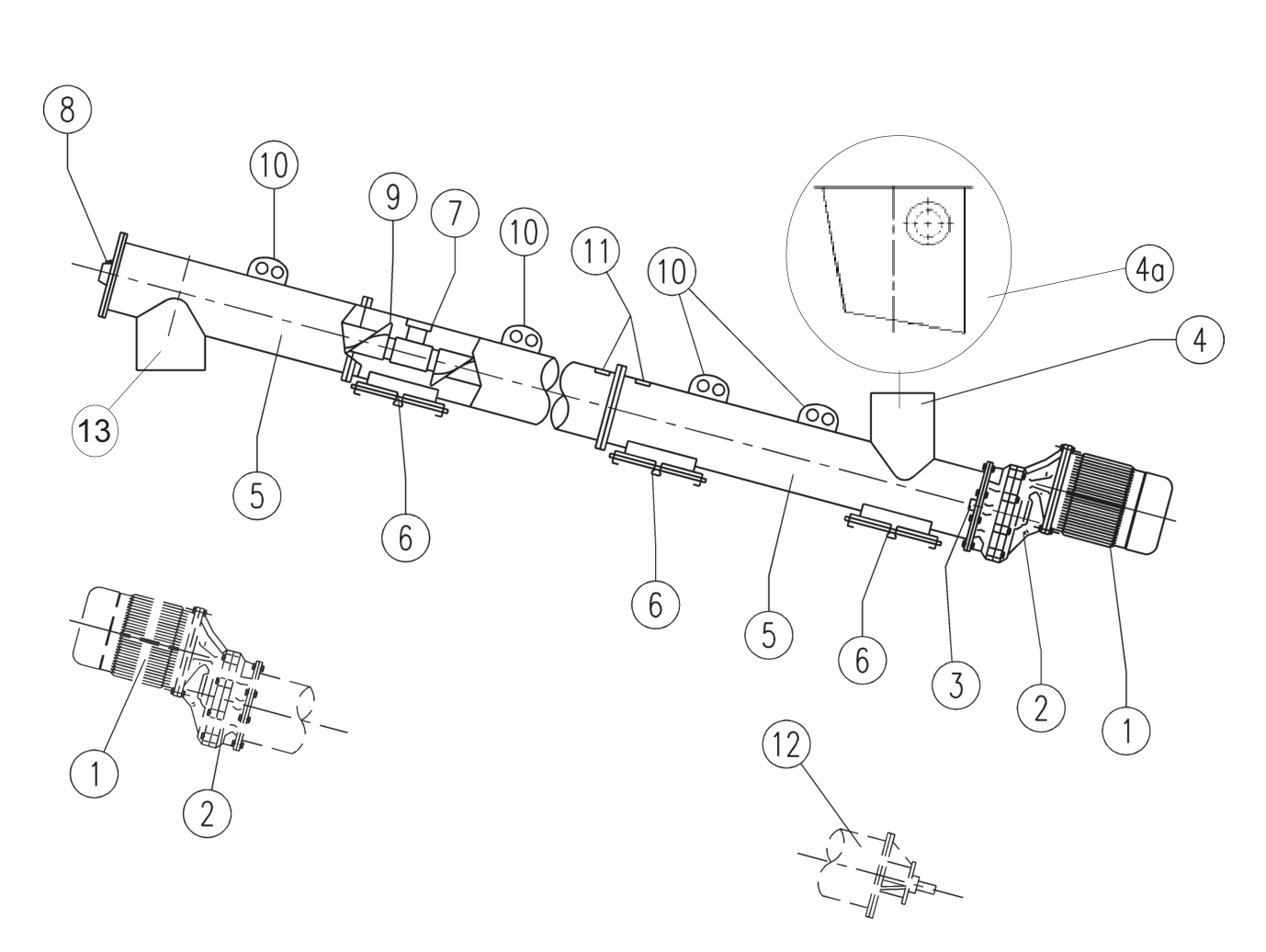

| 1 | Motor eléctrico |
| 2 | Reductor (HBR servicio pesado) |
| 3 | Grupo de juntas del eje del reductor |
| 4 | Boca de carga |
| 5 | Tubo externo |
| 6 | Boca de inspección |
| 7 | Soporte intermedio |
| 8 | Cabezal descarga |
| 9 | Hélice |
| 10 | Anillo de elevación |
| 11 | Número de matrícula |
| 12 | Cabezal carga |
| 13 | Boca de descarga |
| 4a | Tolva volumétrica (opcional) |
| Acabado | Recubrimiento en polvo antiestático tras sandblast, 80 µm, amarillo Caterpillar |
| Reductor | reforzado de alto par ratio 1:5 |
| Tipo de eje | Estándar |
| Inclinación | 30° |
| Boca de salida | Cilíndrica Ø 219 mm sin brida |
| Caudal nominal | Hasta 90 t/h de cemento (densidad 1.13 t/m³) |
| Boca de entrada | Universal con brida Ø 250 mm |
| Tipo de hélice | Estándar |
| Motor eléctrico | 11 kW (15 HP) IE3 400/690 V 60 Hz |
| Paso del helicoide | Estándar |
| Material de fabricación | Acero al carbono |
| Compuertas de inspección | En boca de entrada y soportes intermedios |
| Tipo de soportes intermedios | estándar |
| Posición de la motorización | En boca de entrada |
| Tipo de cojinetes en boca de salida | estándar |
| Boca de carga | 250 mm |
| Boca de descarga | 219 mm |

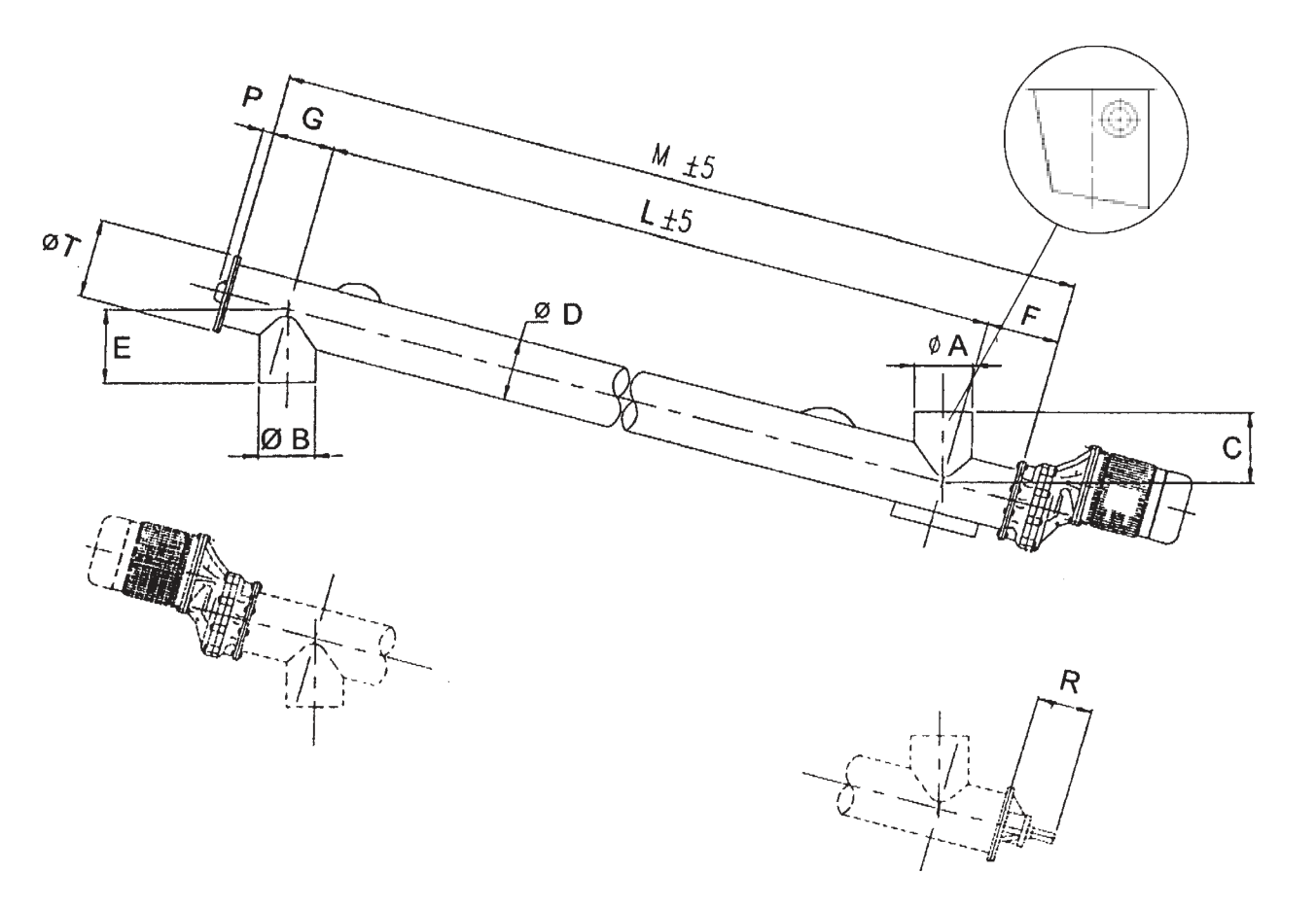

| Longitud externa (M) | 10 200 mm |
| Diámetro nominal (Ø D) | 219 mm |
| Longitud entre bocas (L) | 10 000 mm |
El reductor reforzado de alto par ratio 1:5 es de servicio pesado: aporta más par y soporta operación continua con cemento compactado de silo. Es la configuración estándar para tramos largos (10 m) y caudales sostenidos por encima de 80 t/h.

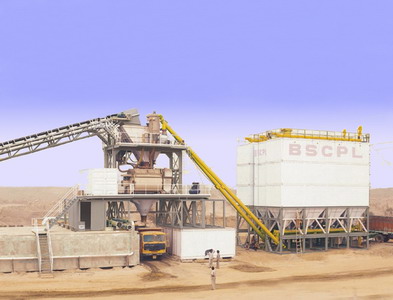

Sí, 30° es la inclinación habitual para conectar la base del silo con la tolva de báscula. Con 10 m de longitud cubre la geometría típica de planta dosificadora sin necesidad de tramos intermedios. El reductor reforzado mantiene el par necesario durante el arranque cargado.
Para liberar la zona de descarga, que normalmente queda sobre la tolva o báscula del equipo dosificador. Facilita el mantenimiento del motor sin necesidad de plataforma elevada y simplifica la conexión eléctrica desde el tablero de planta.
Cemento, cal hidratada, yeso y materiales en polvo similares de densidad cercana a 1 100-1 300 kg/m³. No es apto para granulares grandes, materiales pegajosos ni productos abrasivos con partículas mayores al paso del helicoide.
De fábrica trae boca de entrada universal con brida Ø 250 mm y descarga cilíndrica Ø 219 mm sin brida. Existen bocas cuadradas, rectangulares, cónicas y con juntas de goma como variantes según el equipo donde se conecte.
Engrase periódico de los soportes intermedios estándar y del cojinete estándar en boca de descarga. Verificación del nivel de aceite del reductor reforzado según ciclo del fabricante. Las compuertas de inspección incluidas en boca de entrada y soportes intermedios permiten revisar el helicoide sin desmontar el tubo.
