SKU: VAL0026V2FS250ZB
Válvula de mariposa de doble brida de 10" (250 mm). Cuerpo de aluminio fundido, disco de acero inoxidable AISI 304 y sello NBR. Cierre hermético al polvo hasta 0,2 bar para silos, tolvas y transporte neumático.
Palanca manual estándar para válvula de mariposa de 100 a 300 mm
Válvula de guillotina cuadrada de 14" (350 mm) con cuchilla de acero inoxidable AISI 316
Válvula de mariposa de doble brida de 16" (400 mm) con disco de hierro fundido
Válvula de mariposa brida-cuello de 6" (150 mm) con disco de acero inoxidable
La válvula de mariposa de doble brida de 10" (250 mm) está diseñada para interceptar materiales a granel pulverulentos y granulares que descargan por gravedad o circulan por sistemas de transporte neumático. Se intercala entre dos bridas estándar del proceso, lo que permite desmontarla y sustituirla en línea sin tocar el resto de la instalación.

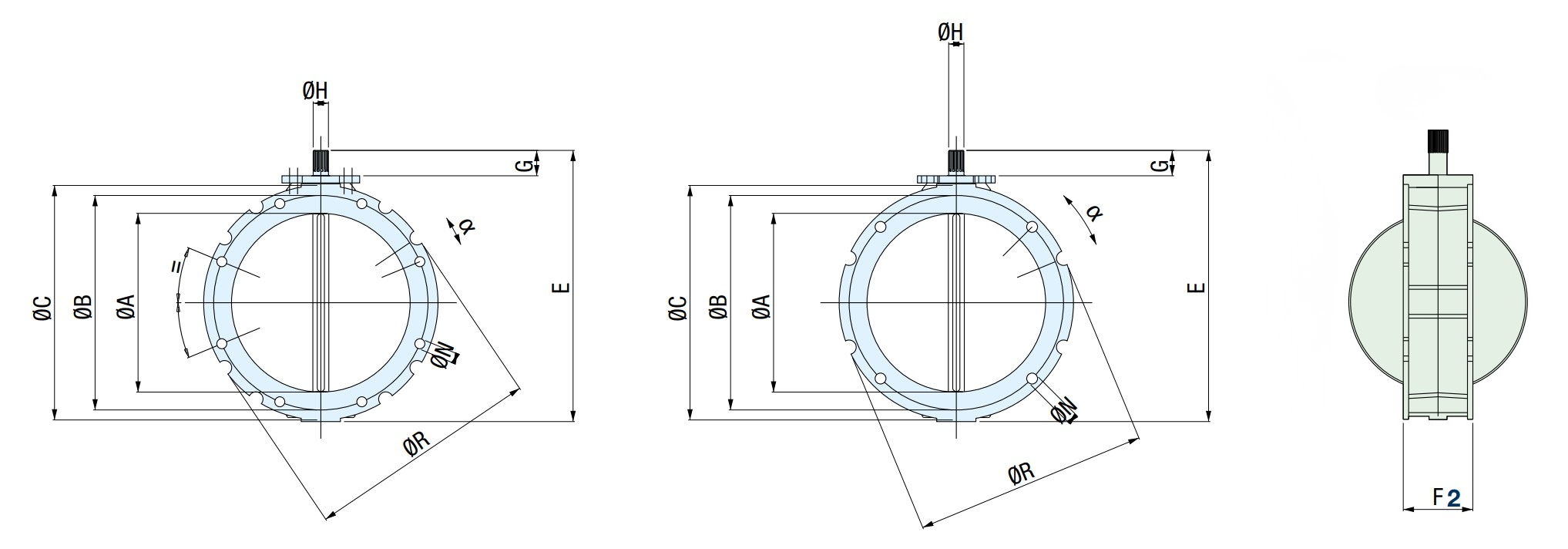

El cuerpo es de aluminio fundido a presión, ligero y robusto, con las perforaciones de brida estándar de 250 mm. El disco de cierre es de acero inoxidable AISI 304 y el sello perimetral de NBR (nitrilo) blanco garantiza la hermeticidad al polvo, con estanqueidad hasta 0,2 bar de presión de proceso y temperatura de trabajo de -10 a +100 °C.
La válvula se acciona con un actuador externo que se pide aparte: palanca manual, actuador neumático de doble efecto o motorreductor eléctrico, según el proceso. El eje estriado 22 x 19 (DIN 5482) es común a toda la gama, así que un mismo actuador sirve para los tamaños de 100 a 300 mm.
Aplicaciones típicas: salidas de silos y tolvas, descarga de contenedores y big bags, líneas de transporte neumático, sistemas de dosificación y plantas de manejo de materiales pulverulentos.
Ventajas clave:
Palanca manual estándar para accionar válvulas de mariposa de 100 a 300 mm. Apertura y cierre a 90° con posiciones fijas; se monta directo en el eje estriado 22 x 19 (DIN 5482).
Guillotina cuadrada de 14" (350 mm), paso libre 320 × 320 mm. Cuerpo de acero al carbono revestido de polímero antidesgaste y cuchilla de acero inoxidable AISI 316. Estanca al polvo, sin sellos laterales. Para silos, tolvas y filtros. 40 kg.
Válvula de mariposa de doble brida de 16" (400 mm). Cuerpo de aluminio fundido, disco de hierro fundido antidesgaste y sello NBR. Cierre hermético al polvo hasta 0,2 bar para silos, tolvas y transporte neumático.
Válvula de mariposa brida-cuello de 6" (150 mm). Cuerpo de aluminio fundido, disco de acero inoxidable AISI 304 y sello NBR. Cierre hermético al polvo hasta 0,2 bar para silos, tolvas y transporte neumático.
