Válvula rotativa de flujo tangencial con motorreductor de transmisión directa.
SKU: VLR0018RVS103U20H0CF0
Válvula rotativa esclusa de flujo tangencial (blow-through) íntegramente en acero inoxidable 304 para transporte neumático de polvos alimenticios: 10 L/rev, 30 rpm, 0.75 kW (1 HP), hasta 16.2 m³/h. Boca de carga rectangular de 243 x 132 mm, bocas de tubo de 2½", sellos con purga de aire, sensor de rotación y certificación ATEX zonas 20/22.
Válvula rotativa de flujo tangencial (blow-through): la línea de transporte neumático atraviesa el cuerpo de la válvula y el material cae directamente dentro del tubo, sin pieza de inyección ni codo adicional. Cuerpo, cubiertas y rotor en acero inoxidable 304, con el rotor revestido de teflón para que el producto no se adhiera a los alvéolos y se descargue completo en cada vuelta. Apta para contacto con alimentos (Reglamento CE 1935/2004) y sin pintar, para limpieza fácil entre lotes.
Entrega 10 litros nominales por revolución (9 L reales de catálogo) y a 30 rpm nominales alcanza hasta 16.2 m³/h con los alvéolos llenos. Con un coeficiente de llenado típico del 80 % el caudal efectivo ronda los 13 m³/h, suficiente para grenetina, harinas, almidones, azúcar, leche en polvo, excipientes y polímeros en polvo en operación continua. Presión diferencial de trabajo de -0.3 a +0.7 bar: sirve tanto en líneas a presión como en sistemas por vacío.

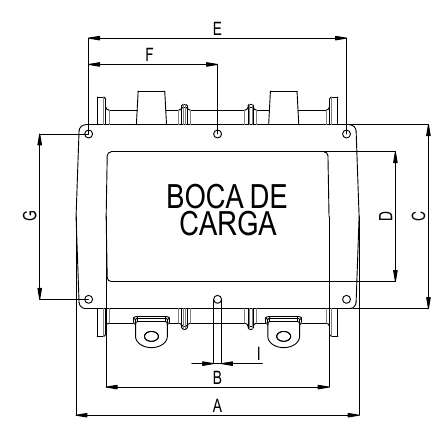

La boca de carga es rectangular de 243 x 132 mm (brida exterior de 298 x 200 mm, tornillería M8), con un área abierta de 321 cm², equivalente a una boca redonda de Ø 202 mm. Para instalarla bajo una tolva o un silo con salida redonda se coloca una transición redondo-rectangular, que suministra el instalador. Las bocas de tubo laterales son de Ø 64 mm interior (tubería de 2½"); la tubería de transporte se adapta a esa medida.

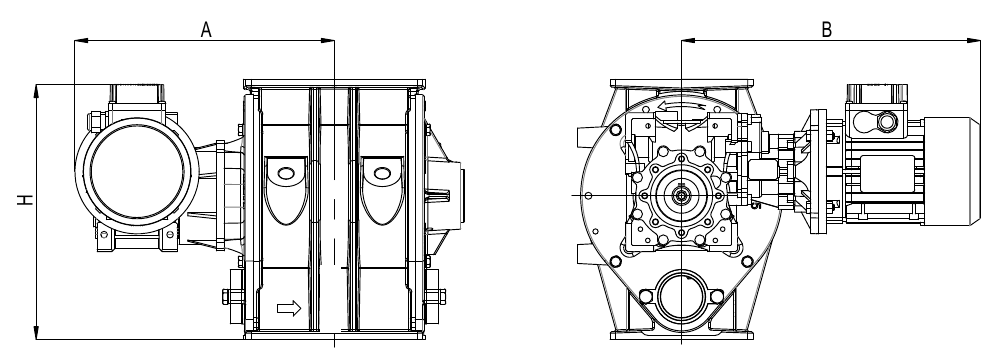

Motorreductor de 0.75 kW (1 HP) a 460 V 60 Hz, 4 polos, tamaño gr 80, con transmisión directa por reductor de tornillo sin fin, sin variador. Rotor de 250 mm de diámetro con paletas soldadas. Incluye sellos con purga de aire (soplado continuo a 0.2–0.4 bar, tubo de Ø 8 mm) que impiden que el polvo llegue a los rodamientos y kit sensor de rotación M18–M30 para que el PLC detecte atascos o pérdida de rotación.
Certificación antiexplosiva ATEX II 1/3D Ex IIIC h T135 °C Da/Dc para polvos combustibles (energía mínima de ignición 3 mJ, velocidad máxima 40 rpm, temperatura ambiente de -20 a +40 °C): zona 20 en el interior y zona 22 en el exterior. Es la configuración adecuada para harinas, azúcares, almidones y proteínas en polvo, que forman atmósferas explosivas dentro de la línea neumática.
