Vista general del producto
SKU: VLR0006WRV10VU20BB0

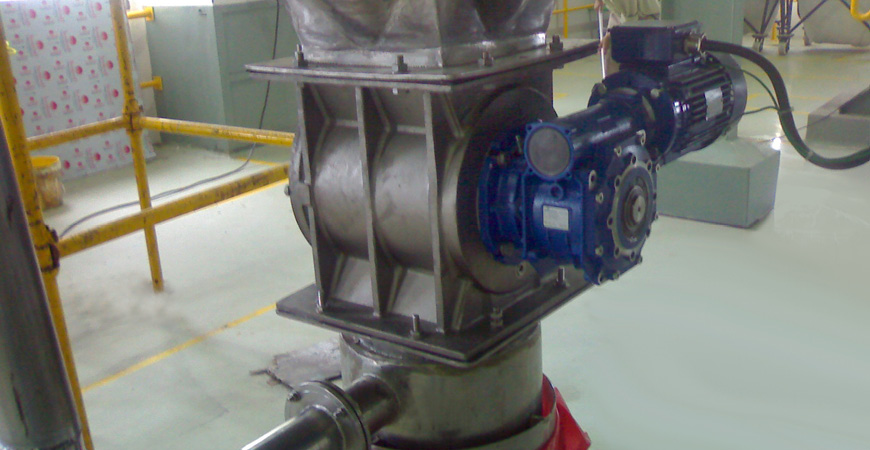

Válvula rotativa esclusa en inox 304 con variador mecánico 4-24 rpm, brida 250x250 mm, 1.5 HP. Caudal 3-20 m³/h. Sellos de aire y sensor de rotación M18.
Válvula rotativa con variador mecánico integrado para ajustar la velocidad entre 4 y 24 rpm. Construcción en acero inoxidable AISI 304 —cuerpo, rotor y cubierta— con rotor de 308 mm y 8 álabes rectos. Brida 250x250 mm, capacidad 10.9 litros por revolución y caudal modulable de 3 a 20 m³/h, apta para procesos higiénicos que requieren dosificación variable sin electrónica.
El inox 304 cumple requisitos de higiene alimentaria, farmacéutica y de productos químicos suaves. Frente a la versión equivalente en inox 316 (VLR0005) esta configuración es más económica pero no está indicada para procesos con cloruros concentrados, salmuera o CIP cáustico severo. Para casos generales de contacto alimentario sin sales el 304 es el estándar.
A caudales bajos (4-8 rpm) funciona como dosificador de precisión para balanzas y formulaciones; a caudal alto (20-24 rpm) alimenta transportes neumáticos de 6 pulgadas a máxima capacidad. Incluye sellos con soplado de aire a 0.2-0.4 bar y sensor de rotación electromagnético M18 IP67 para monitoreo de giro, configuración completa que garantiza trazabilidad y aislamiento hermético del producto.
Motorreductor de 1.5 HP a 460 V 60 Hz con transmisión directa por tornillo sin fin. Temperatura de trabajo de -20 a 60 °C compatible con CIP con agua caliente hasta 85 °C. Es la configuración más completa en inox 304 de la familia RV-10, recomendada cuando el proceso requiere higiene, caudal variable y monitoreo.

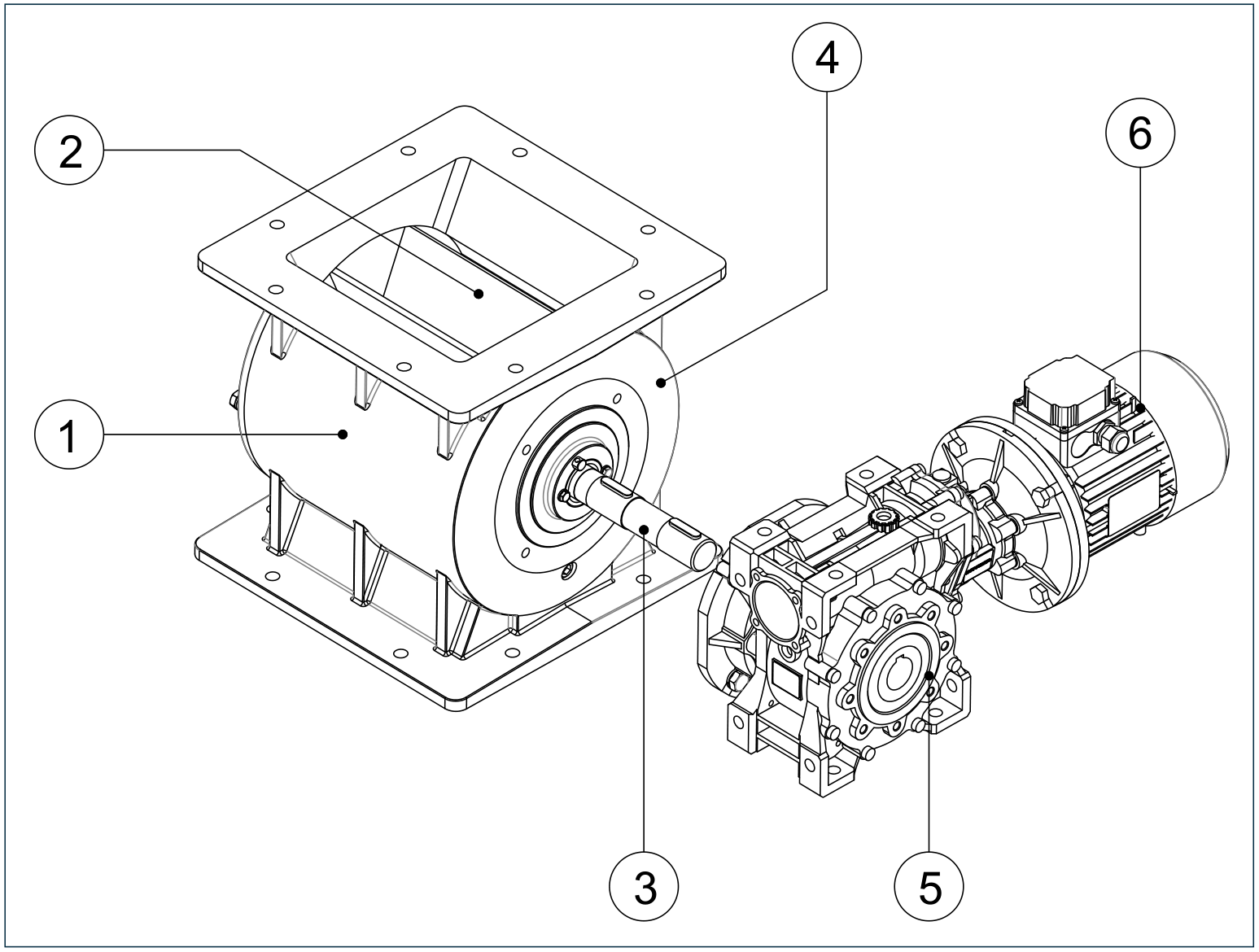

| 1 | Cuerpo válvula |
| 2 | Rotor |
| 3 | Árbol |
| 4 | Cubierta |
| 5 | Reductor |
| 6 | Motor |
| RPM | Variador mecánico de RPM. De 4 a 24 rpm |
| Motor | 1.5 HP 460V 60 Hz |
| Rotor | Acero inoxidable AISI 304 |
| Cuerpo | Acero inoxidable AISI 304 |
| Acabado | RAL 7001 |
| Alveolos | Rectos |
| Capacidad | 10.9 l por RPM |
| Boca de entrada | 250 x 250 mm |
| Sellos soplados | incluidos |
| Capacidad máxima | hasta 20 m³/h |
| Diámetro del rotor | 308 mm |
| Número de alveolos | 8 |
| Sensor de rotación | incluido |
| Temperatura de trabajo | -20ºC a 60ºC |

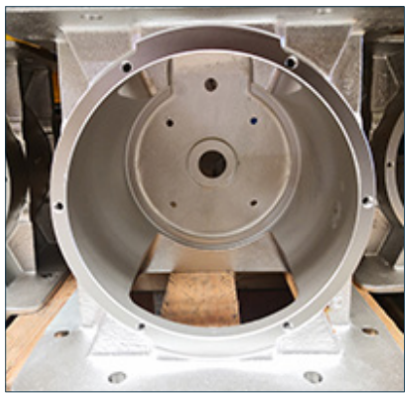

Cuerpo y rotor fabricados en acero inoxidable AISI 304

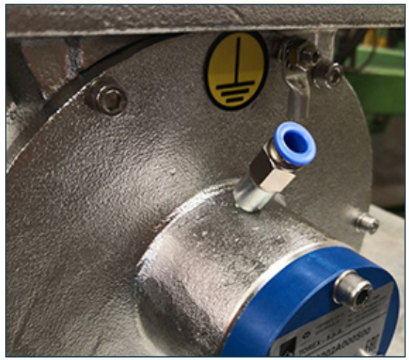

Las válvulas rotativas con sellos de soplado de aire fluidizados retienen el material mediante contrapresión. Tubo de entrada de aire Ø 8 mm. Los sellos NO DEBEN ser engrasados. Soplado con flujo continuo a 0.2 - 0.4 bar.

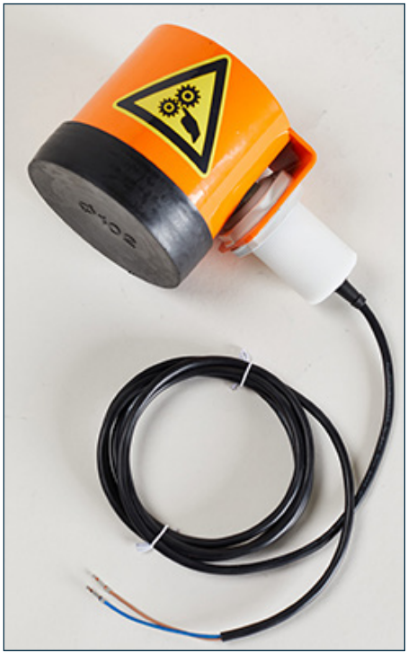

Sensor electromagnético para el monitoreo de la rotación de la válvula rotativa

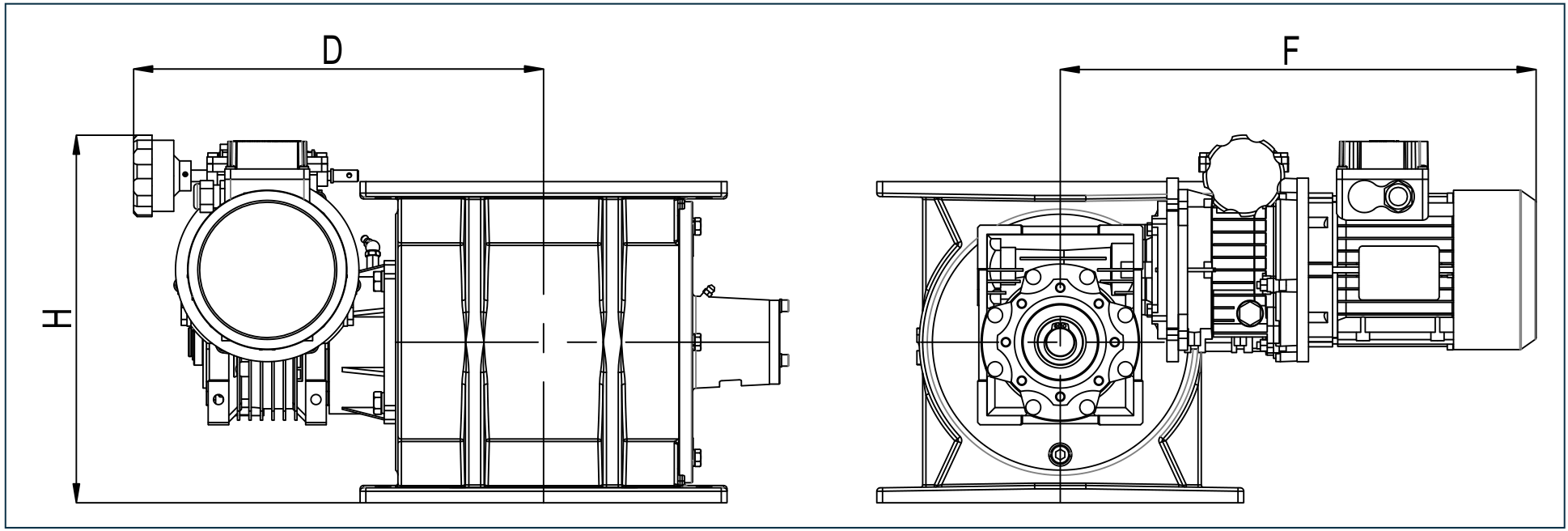

| D | 410 mm |
| F | 520 mm |
| H | 430 mm |

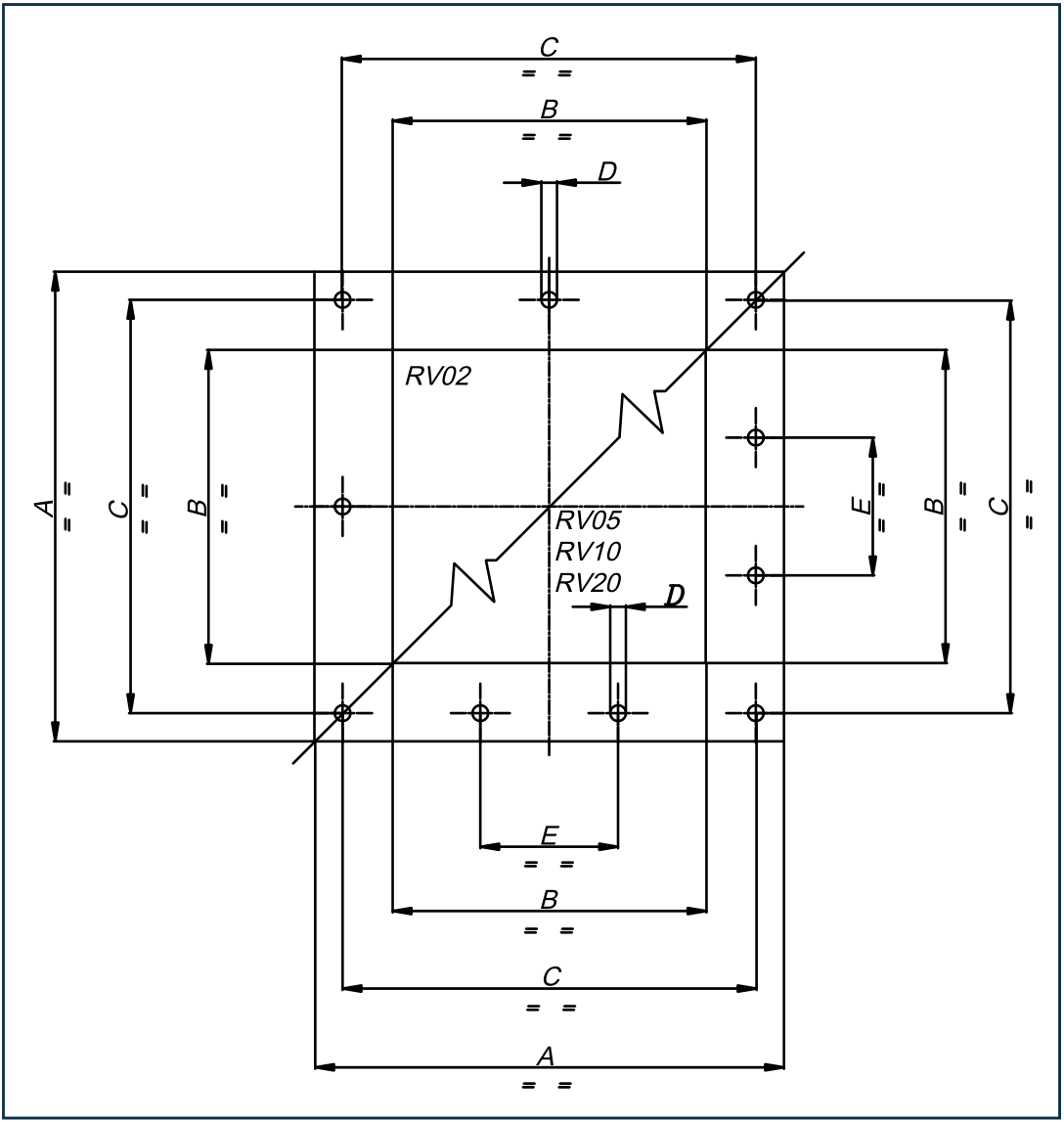

| A | 375 mm |
| B | 250 mm |
| C | 330 mm |
| D | 12.5 mm |
Ambas tienen variador 4-24 rpm, sellos y sensor. La versión 316 añade resistencia a cloruros, CIP cáustico severo y corrosión por picado. Si el proceso no tiene salmuera ni limpieza cáustica frecuente, el 304 es más económico.
Es un variador de poleas con ajuste manual integrado en la caja reductora. Se cambia la velocidad 4-24 rpm girando un volante, sin variador electrónico externo. La respuesta a cambios es inmediata.
Entre 3 y 20 m³/h teóricos (4-24 rpm × 10.9 l/rev). Con llenado típico 80% el caudal efectivo va de 2.5 a 16 m³/h. Útil para líneas con receta variable.
Sí. Cuerpo, rotor y cubierta son de inox 304 con acabado liso interior apto para alimentos secos, productos farmacéuticos y químicos suaves. Para alimentos con cloruros, salmueras o CIP agresivo elegir la versión en 316.
Sensor de rotación electromagnético M18 con salida normalmente abierta y grado IP67. Detecta atascos o rotura de transmisión para activar paro de seguridad desde PLC. Voltaje 20-250 V AC/DC.
El variador mecánico se ajusta manualmente. Si se requiere cambio de velocidad automatizado desde PLC se puede complementar con un VFD sobre el motor eléctrico, manteniendo el variador en posición fija.
