Vista general del producto
SKU: VLR0006WRV05VUCL000

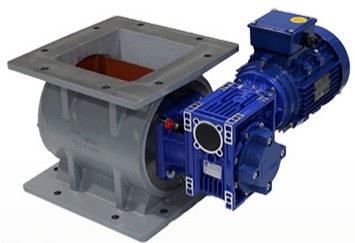

Válvula rotativa esclusa 200x200 mm con variador mecánico 4-24 rpm y adaptador para gránulos hasta 5 mm. Caudal 1.5-10 m³/h. Motor 1 HP.
Válvula rotativa con variador mecánico integrado que ajusta la velocidad entre 4 y 24 rpm y adaptador para gránulos incluido. Cuerpo y rotor en fundición de acero con rotor de 240 mm y 8 álabes rectos, brida 200x200 mm, capacidad 5.4 litros por revolución y caudal modulable de 1.5 a 10 m³/h.
El adaptador para gránulos en acero inoxidable 304 con punta de goma mantiene limpias las palas del rotor cuando la alimentación llega por tornillo sin fin sin formar columna natural de material. Aumenta la altura de boca en 5 mm sin afectar el caudal nominal. Es la configuración adecuada para dosificar pellets, escamas premezcladas y gránulos de hasta 5 mm donde una válvula estándar bloquearía o distribuiría el material de forma irregular.
A caudales bajos (4-8 rpm) funciona como dosificador continuo para balanzas y equipos de ensayo con caudal medio; a caudal alto (20-24 rpm) alimenta transportes neumáticos de 4 pulgadas. Con llenado típico del 80% el caudal efectivo va de 1.2 a 8 m³/h, ideal para gránulos de polímero, catalizadores, fertilizantes granulados, pellets de PVC/PET y aditivos minerales en procesos continuos a -20/+60 °C.
Motorreductor de 1 HP a 460 V 60 Hz con variador mecánico integrado y transmisión por tornillo sin fin. Acabado exterior RAL 7001. Opción económica cuando el proceso requiere variabilidad de dosificación con gránulos pero no justifica el costo del inox; la versión premium en inox 304 o 316 existe bajo pedido.

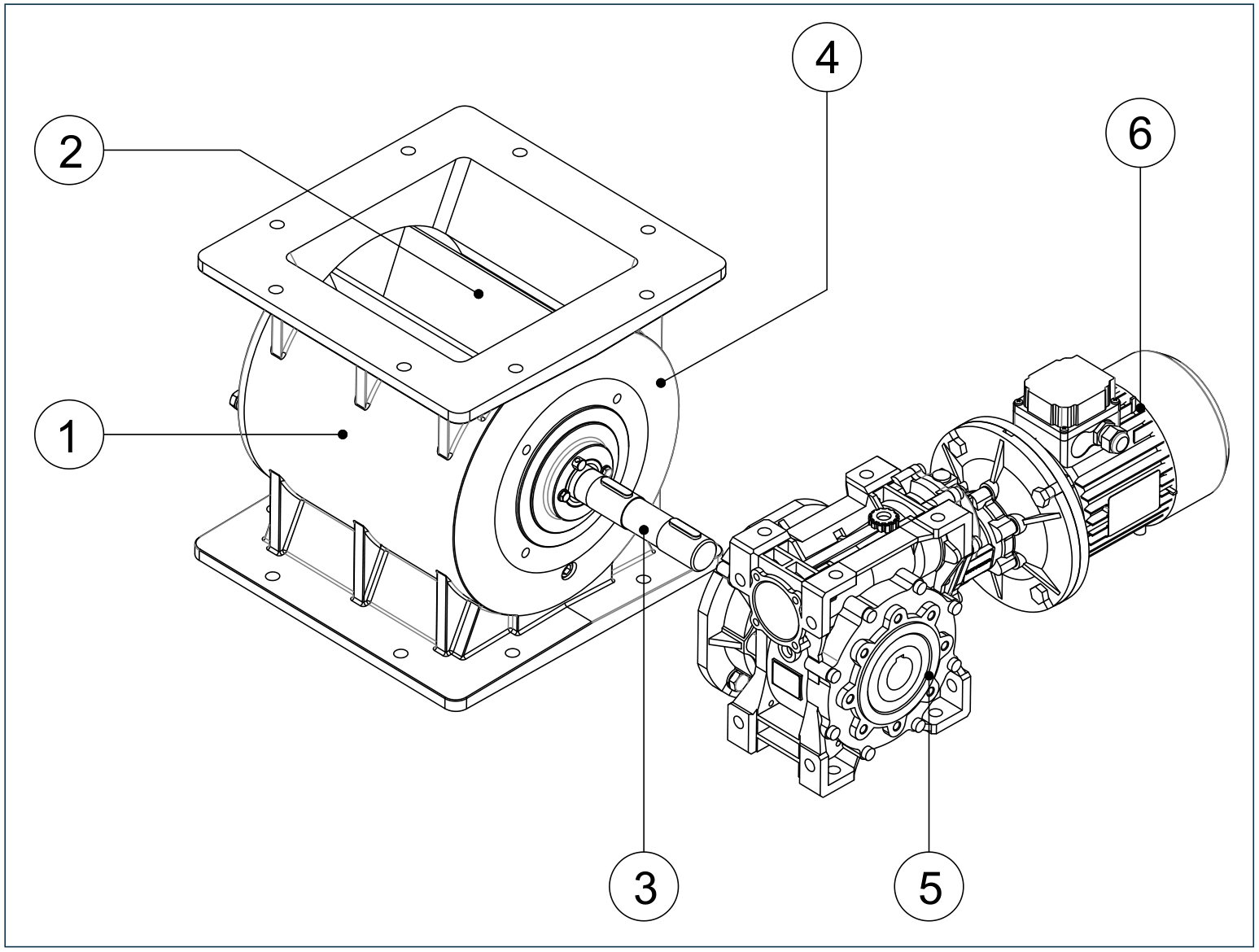

| 1 | Cuerpo válvula |
| 2 | Rotor |
| 3 | Árbol |
| 4 | Cubierta |
| 5 | Reductor |
| 6 | Motor |
Indicado para materiales granulares y escamas premezcladas (válvulas rotativas alimentadas por un alimentador de tornillo u otros dispositivos que no implican la formación de una columna de material). Su forma particular ayuda a mantener limpias las palas del rotor. Fabricado en acero inoxidable 304 con punta de goma.
| RPM | Variador mecánico de RPMs. De 4 a 24 RPMs |
| Motor | 1 HP 460V 60 Hz |
| Rotor | Fundición de Acero |
| Cuerpo | Fundición de Acero |
| Acabado | RAL 7001 |
| Alveolos | Rectos |
| Capacidad | 5.4 l por RPM |
| Boca de entrada | 200 x 200 mm |
| Capacidad máxima | hasta 10 m³/h |
| Diámetro del rotor | 240 mm |
| Número de alveolos | 8 |
| Temperatura de trabajo | -20ºC a 60ºC |
| Adaptador para gránulos de hasta 5 mm | Acero inoxidable 304, aumenta altura 5 mm |

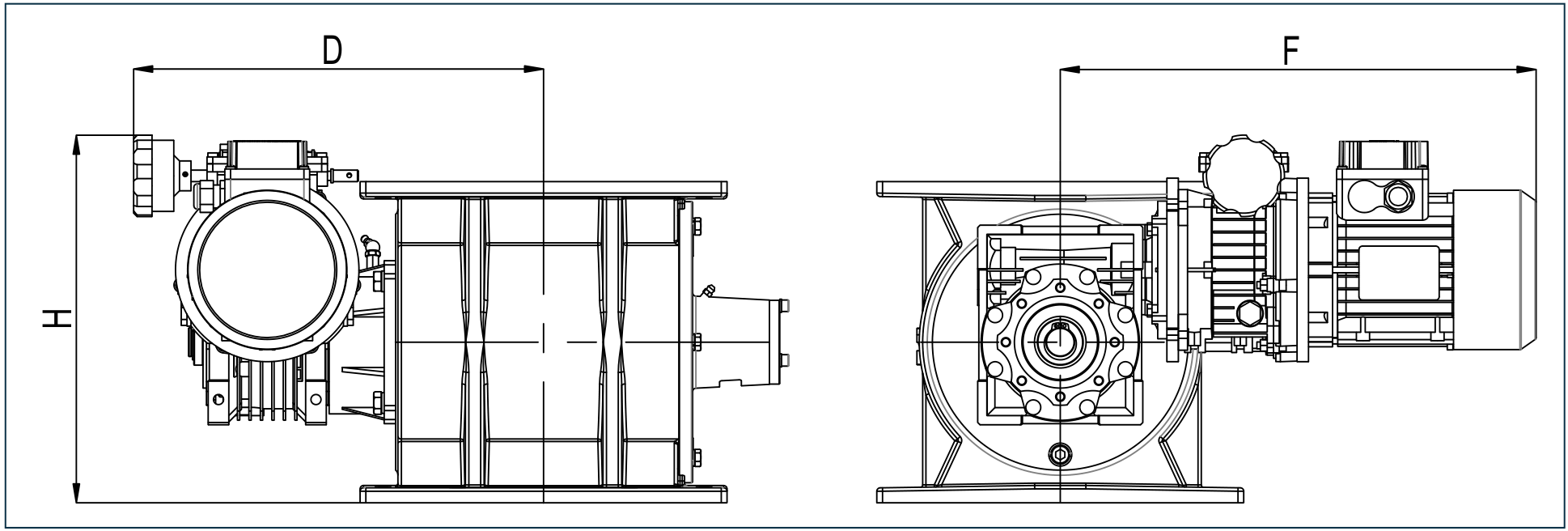

| D | 330 mm |
| F | 400 mm |
| H (RV) | 300 mm |
| H (RVR) | 320 mm |
| A | 320 mm |
| B | 200 mm |
| C | 280 mm |
| D | 12.5 mm |
Entre 1.5 y 10 m³/h teóricos (4-24 rpm × 5.4 l/rev). Con llenado típico del 80% el caudal efectivo va de 1.2 a 8 m³/h según el material. El ajuste es manual mediante volante en la caja reductora.

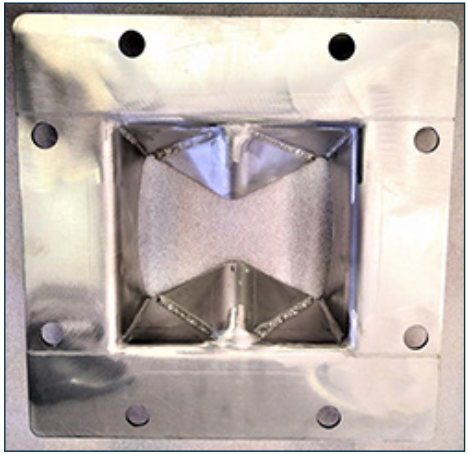

Es un inserto en inox 304 con punta de goma que se fija en la boca de entrada y evita que los gránulos formen columna o se acumulen en las palas. Útil cuando la alimentación llega por tornillo sin fin o descarga por gravedad controlada.
Hasta 4-5 mm de diámetro. Para gránulos mayores de 5 mm consultar por rotores con alveolos profundos o adaptadores especiales dimensionados al tamaño real.
La RV-05 con variador dosifica hasta 10 m³/h vs 4 m³/h de la RV-02. Elegir esta cuando el caudal requerido supere 4 m³/h o cuando el ajuste fino se haga en un rango 4-24 rpm (mecánico) en lugar de 0-30 (electrónico).
No. El variador mecánico integrado cubre el rango 4-24 rpm sin variador de frecuencia. Si se desea automatizar el cambio desde PLC se puede añadir un VFD complementario.
Dosificación de pellets de PVC, PET o poliolefinas en extrusión, alimentación de fertilizante granulado a mezcladoras, suministro de catalizadores sólidos a reactores y dosificación de aditivos minerales a masas cerámicas.
